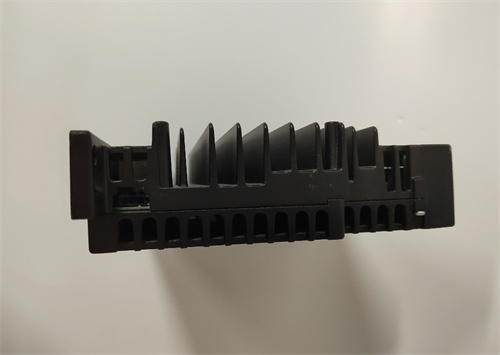

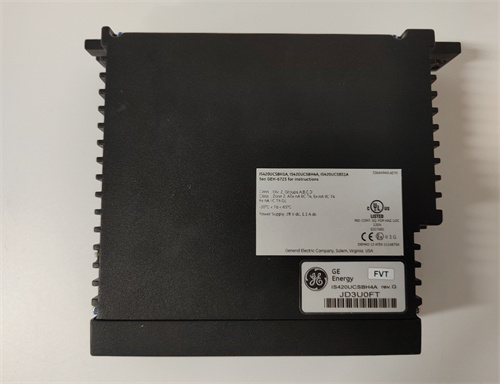

GE UCSC H1 IS420UCSCH1A-B: Описание контроллера связи и сервиса

Модуль GE UCSC H1 IS420UCSCH1A-B представляет собой контроллер связи и сервиса (UCSC - Controller Communications and Service Module) для систем управления марки Mark VIe производства General Electric (GE). Этот модуль является ключевым компонентом, обеспечивающим коммуникационные возможности и интерфейсы для программирования, диагностики и управления в рамках системы Mark VIe, используемой преимущественно для управления газовыми и паровыми турбинами. GE UCSC H1 IS420UCSCH1A-B выступает в роли сетевого шлюза и точки доступа для инженерного программного обеспечения (ToolboxST), обеспечивая связь между внутренней сетью контроллера (LAN) и внешними системами. Конкретное исполнение IS420UCSCH1A-B указывает на его аппаратную ревизию и функциональный профиль. Полную спецификацию и руководства по настройке можно найти для модуля GE UCSC H1 IS420UCSCH1A-B по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Контроллер связи и сервиса (Communication & Service Controller).

• Архитектурная роль: Системный контроллер или коммуникационный модуль в стойке (rack) Mark VIe, часто устанавливаемый в слот CCM (Controller Communications Module).

• Основные интерфейсы:

• Ethernet порты: Несколько портов для подключения к заводским сетям (Plant LAN A/B) и для прямого подключения инженерной станции.

• Последовательные порты: Порты RS-232/485 для связи с периферийным оборудованием, модемами или системами, использующими протоколы типа Modbus RTU.

• Специализированные интерфейсы: Поддержка отраслевых протоколов, таких как HART, или интерфейсов для связи с регуляторами скорости (Governor).

• Функции:

• Сетевой шлюз и маршрутизатор: Организация обмена данными между сетями контроллера и внешним миром.

• Точка доступа для инжиниринга: Предоставляет интерфейс для подключения ПО GE ToolboxST для конфигурации, мониторинга и загрузки программ.

• Ведение времени: Может синхронизировать время в системе.

• Совместимость: Работает в стойках Mark VIe вместе с процессорными модулями (например, IS420UCSCH1A или другими) и модулями ввода/вывода.

Преимущества и отличительные особенности

Модуль GE UCSC H1 IS420UCSCH1A-B предлагает следующие преимущества в системе управления турбиной:

• Централизованный доступ и управление: Является единой точкой входа для всех инжиниринговых и сервисных операций, значительно упрощая обслуживание сложной системы управления.

• Интеграция в защищенную архитектуру: Спроектирован для работы в системах, отвечающих требованиям по кибербезопасности для критической инфраструктуры (энергетика).

• Поддержка отказоустойчивых конфигураций: Может работать в резервированной паре, обеспечивая непрерывность связи даже при отказе одного из модулей UCSC H1.

• Оптимизация для ToolboxST: Обеспечивает максимальную производительность и надежность при работе со специализированным программным обеспечением GE, что критически важно для настройки и диагностики турбины.

Области применения и примеры использования

Модуль применяется исключительно в системах управления турбинным оборудованием GE:

• Управление газовыми турбинами (Gas Turbine Control): В составе системы Mark VIe на электростанциях и компрессорных станциях.

• Управление паровыми турбинами: Контроль и мониторинг паровых турбин на ТЭЦ и АЭС.

• Комбинированные циклы (ПГУ): Интеграция в общую систему управления парогазовой установкой.

• Управление сопутствующим оборудованием: Координация работы генератора, систем возбуждения и другого баланс-оф-плант (BOP) оборудования.

Сравнение с аналогами других производителей

Прямые аналоги GE UCSC H1 IS420UCSCH1A-B — это коммуникационные контроллеры в системах управления турбинами конкурирующих производителей:

• Woodward NetCon Controller: Выполняет схожие функции шлюза и точки доступа в системах управления турбинами Woodward (Micronet, NetCon).

• Siemens T3000 (коммуникационные компоненты): В системе управления турбинами Siemens T3000 аналогичную роль выполняют специализированные серверы и сетевые компоненты, интегрированные в архитектуру на базе SIMATIC.

• ABB System 800xA / Advant Controller (для турбин): Коммуникационные модули в рамках экосистемы ABB для управления турбинами.

• Тривиальные сетевые модули ПЛК: Универсальные промышленные коммуникационные модули (Profinet, EtherNet/IP) не являются аналогами, так как не обеспечивают глубокой интеграции со средой ToolboxST, не поддерживают специализированные протоколы энергетики и не соответствуют требованиям по надежности и безопасности для критических систем управления турбиной.

Рекомендации по выбору и важные замечания

1. Строгая системная принадлежность: Модуль GE UCSC H1 IS420UCSCH1A-B предназначен только для систем Mark VIe. Его установка в непредназначенную для него стойку или совместная работа с несовместимыми модулями невозможна.

2. Точное соответствие ревизии и индекса: Суффикс -B и полный код IS420UCSCH1A-B критически важны. Разные ревизии могут иметь различия в портах, поддерживаемых протоколах и версиях firmware. Замена должна производиться строго на идентичную или рекомендованную GE модель.

3. Зависимость от ПО ToolboxST: Без лицензионного программного обеспечения GE ToolboxST модуль не может быть сконфигурирован, а система – обслуживаема. Все операции выполняются через это ПО.

4. Настройка сетевой безопасности: При интеграции в сеть предприятия необходимо строго следовать рекомендациям GE по настройке брандмауэров, сегментации сети и политикам безопасности для предотвращения несанкционированного доступа.

5. Процедура замены: Замена модуля UCSC H1 должна проводиться квалифицированным персоналом с полным отключением питания стойки. После установки нового модуля требуется загрузка актуальной конфигурации и firmware из резервной копии проекта.

6. Резервирование: Для обеспечения высокой доступности системы связи такие модули часто устанавливаются парами. Важно правильно настроить сетевые параметры для резервированной пары.
