Описание продукта

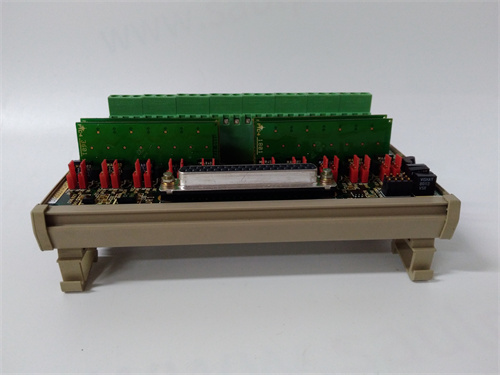

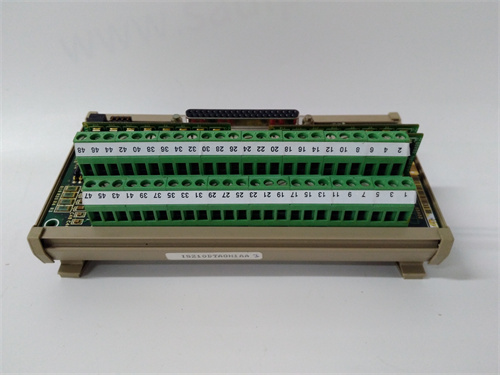

Плата GE IS200DTAIH1ABB является специализированным компонентом, предназначенным для кондиционирования и обработки сигналов от нескольких датчиков температуры. Ее основная функция — обеспечить точное и надежное преобразование слабого сигнала от датчика (милливольты для термопар или сопротивление для RTD) в стандартизированный сигнал, который может быть оцифрован и обработан центральным контроллером Mark VI. Интерфейсная плата DTAIH1 устанавливается в стойку или корзину (rack) ввода-вывода системы и подключается к датчикам через клеммные колодки, а к системе управления — через внутреннюю шину. Стабильность и точность контроля критических температур турбины напрямую зависят от надежности таких компонентов, как плата формирования сигналов GE IS200DTAIH1ABB.

Технические параметры

• Тип устройства: Плата аналогового ввода температуры (Terminal Board / Analog Input).

• Назначение: Интерфейс для подключения датчиков температуры (термопар типа J, K, T, E, R, S, B; RTD Pt100).

• Количество каналов: Как правило, 16 каналов (точное количество следует уточнять в спецификации).

• Функции: Обеспечивает компенсацию температуры холодного спая (для термопар), фильтрацию сигнала, гальваническую изоляцию и преобразование.

• Точность: Высокая точность преобразования, необходимая для систем контроля и защиты турбин.

• Подключение: Имеет клеммные колодки для подключения полевых проводов от датчиков.

• Интерфейс с системой: Подключается к каркасу ввода-вывода системы Mark VI через внутренний разъем.

• Индикация: Может иметь светодиоды для индикации состояния питания и неисправностей.

Преимущества и особенности

1. Специализация для энергетики: Плата IS200DTAIH1ABB разработана специально для суровых условий и высоких требований к надежности, предъявляемых в энергетике, особенно для контроля газовых и паровых турбин.

2. Высокая точность и стабильность: Обеспечивает точные измерения температуры, что критически важно для эффективного и безопасного управления турбиной, оптимизации КПД и предотвращения повреждений.

3. Поддержка различных типов датчиков: Гибкость в подключении как термопар различных типов, так и RTD, что позволяет использовать ее на разных объектах и для разных точек измерения.

4. Встроенная компенсация холодного спая: Для термопар плата автоматически компенсирует влияние температуры в точке подключения (клеммной колодки), что исключает дополнительную погрешность.

5. Интеграция с Mark VI: Является неотъемлемой частью экосистемы управления GE Mark VI, обеспечивая предсказуемую работу, простую конфигурацию в инструментах GE и полную диагностику.

6. Надежность и долговечность: Спроектирована для длительной эксплуатации в условиях повышенных температур и вибраций, характерных для машинных залов.

Примеры применения в различных отраслях

• Энергетика (ТЭС, ГТУ, ПГУ): Контроль температуры выхлопных газов газовой турбины, температуры подшипников, температуры пара на входе и выходе паровой турбины, температуры металла корпуса.

• Нефтегазовая промышленность: Мониторинг температур на газоперекачивающих агрегатах (ГПА), приводных газовых турбинах на компрессорных станциях.

• Промышленные производства: Контроль температур в системах, где в качестве привода используются промышленные газовые турбины (крупные компрессоры, генераторы).

Сравнение с аналогами

Прямыми аналогами платы GE IS200DTAIH1ABB являются интерфейсные модули температуры других производителей систем управления турбинами, таких как Siemens (модули для системы T3000 или SPPA-T3000), Woodward (NetCon) или Baker Hughes (современные системы управления). В рамках же экосистемы GE, аналогом могут служить более новые версии плат для систем Mark VIe. Ключевое отличие и преимущество платы DTAIH1 — это ее полная и проверенная совместимость с конкретными поколениями системы Mark VI, для которых она была разработана. Универсальные модули ввода температуры от производителей ПЛК общего назначения (Allen-Bradley, Siemens SIMATIC) не обеспечат такой же степени интеграции, специализированных функций защиты и соответствия стандартам для критического оборудования энергетики.

Рекомендации по выбору и важные замечания

1. Проверка совместимости с системой: Критически важно убедиться, что плата IS200DTAIH1ABB совместима с версией аппаратного и программного обеспечения установленной системы управления Mark VI. Использование в несовместимой системе невозможно.

2. Тип датчиков и конфигурация: Четко определите типы термопар или RTD, которые будут подключены к каждому каналу. Конфигурация платы (настройка типа датчика, единиц измерения) выполняется через программное обеспечение Mark VI (ToolboxST).

3. Требования к монтажу и проводке: Следуйте строгим правилам, изложенным в руководствах по монтажу GE, касающимся экранирования, прокладки кабелей, заземления для аналоговых сигналов температуры, чтобы избежать помех.

4. Резервирование каналов: Для критических точек измерения (например, температура подшипников) всегда предусматривайте резервирование, используя два датчика и два независимых канала.

5. Качество компонентов: Учитывая возраст платформы Mark VI, при покупке замены платы GE IS200DTAIH1ABB необходимо тщательно проверять состояние бывшего в употреблении оборудования или приобретать восстановленные/протестированные платы у авторизованных сервисных центров.

6. Квалифицированный персонал: Работа с системами управления турбинами требует специальной подготовки. Все работы по замене, конфигурации и калибровке должны выполняться обученными инженерами.
