Описание продукта

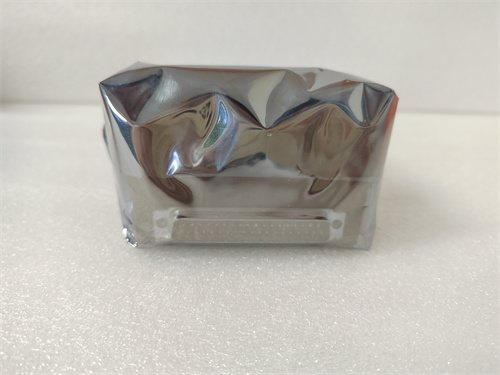

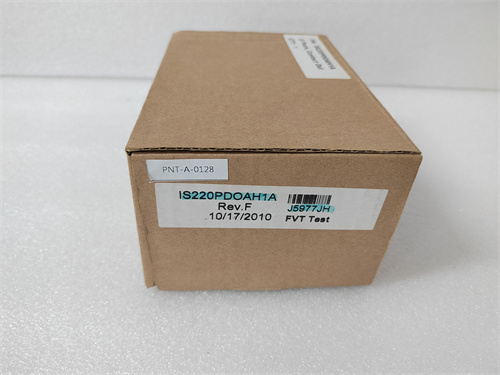

Модуль GE IS220PDOAH1A представляет собой интеллектуальное устройство вывода, устанавливаемое в стойку ввода-вывода (I/O Pack) системы Mark VIe. Его основная функция — преобразовывать низковольтные логические сигналы от контроллера в мощные коммутируемые сигналы для непосредственного управления полевыми устройствами. Каждый канал модуля обычно представляет собой изолированный твердотельный или релейный выход. Модуль дискретного вывода PDOAH1A обеспечивает гальваническую развязку, защиту от перегрузки и диагностику состояния каналов. В рамках комплектной поставки 336A4940CSP2 включает в себя, вероятно, сам модуль, ключ или конкретную аппаратную/программную конфигурацию. Надежное управление запорной арматурой, системой смазки или аварийной сигнализацией турбины напрямую зависит от исправности таких компонентов, как модуль вывода GE IS220PDOAH1A.

Технические параметры

• Тип устройства: Модуль дискретного (цифрового) вывода.

• Количество каналов: Как правило, 8 или 16 каналов (точное количество необходимо уточнять по спецификации).

• Тип выходного канала: Вероятно, выход на постоянном токе (DC), например, 24 В DC или 48 В DC, с определенной нагрузочной способностью на канал (например, 2 А).

• Конфигурация выхода: Может быть с общим источником (source) или общим стоком (sink). Часто является сухим контактом (релейным) или полупроводниковым выходом.

• Изоляция: Гальваническая изоляция между каналами, а также между каналами и логической стороной контроллера.

• Защита: Встроенная защита от короткого замыкания и перегрузки на каждом канале.

• Диагностика: Модуль способен детектировать обрыв цепи нагрузки, короткое замыкание и передавать эту информацию в контроллер Mark VIe.

• Интерфейс связи: Подключается к внутренней высокоскоростной сети контроллера (например, PCI или аналогичной) через backplane стойки I/O Pack.

• Индикация: Светодиодные индикаторы состояния для каждого канала (например, «Включен», «Неисправность»).

Преимущества и особенности

1. Высокая надежность для критических применений: Модуль IS220PDOAH1A разработан для систем управления турбинами, где отказ может привести к серьезным последствиям, что подразумевает использование компонентов высочайшего качества.

2. Интеграция с Mark VIe: Является неотъемлемой частью экосистемы Mark VIe, обеспечивая быструю, детерминированную связь с контроллером и единую среду конфигурации в ToolboxST.

3. Расширенная диагностика: Способность диагностировать не только внутренние неисправности, но и состояние внешней цепи (обрыв, КЗ) значительно упрощает поиск неисправностей и техническое обслуживание.

4. Компактность и плотность каналов: Обеспечивает управление несколькими нагрузками с одного модуля, экономя место в стойке ввода-вывода.

5. Промышленная конструкция: Рассчитан на работу в условиях повышенной температуры и вибрации, характерных для машинных залов электростанций.

6. Горячая замена: Конструкция системы Mark VIe часто позволяет заменять модули, подобные PDOAH1A, без остановки всего контроллера (при соблюдении процедур и если это поддерживается конфигурацией).

Примеры применения в различных отраслях

• Энергетика (ГТУ, ПГУ, ТЭС): Управление соленоидными клапанами топливной системы, клапанами продувки, приводными механизмами заслонок, сигнальными табло и аварийной сигнализацией газовых и паровых турбин.

• Нефтегазовая промышленность: Управление исполнительными механизмами на газоперекачивающих агрегатах (ГПА), вспомогательными системами на компрессорных станциях.

• Промышленные турбины: Управление системами смазки, охлаждения и вентиляции на промышленных турбинах, приводящих в действие генераторы или компрессоры.

Сравнение с аналогами

Прямыми аналогами модуля GE IS220PDOAH1A являются модули дискретного вывода других производителей систем управления турбинами и критически важными процессами, таких как Siemens (для системы T3000/SPPA-T3000), Woodward (NetCon) или Baker Hughes. Внутри линейки GE аналогами являются модули вывода предыдущего поколения Mark VI или другие спецификации Mark VIe (например, с другим номинальным напряжением). Ключевое отличие — это глубокая и оптимизированная интеграция именно с контроллерами Mark VIe, обеспечивающая максимальную предсказуемость и надежность. Универсальные модули вывода от производителей ПЛК общего назначения не проходят такой же уровень валидации и тестирования для применения в системах защиты и управления турбинами.

Рекомендации по выбору и важные замечания

1. Точная спецификация: Критически важно использовать полный артикул IS220PDOAH1A 336A4940CSP2 для заказа и проверки спецификации. Последняя часть (336A4940CSP2) может указывать на конкретную ревизию, комплектацию или ключ конфигурации.

2. Совместимость: Убедитесь, что модуль совместим с версией аппаратного и программного обеспечения установленной стойки I/O Pack и контроллера Mark VIe.

3. Анализ нагрузки: Рассчитайте пусковые и рабочие токи всех подключаемых устройств. Убедитесь, что нагрузка на каждый канал и общая нагрузка на модуль PDOAH1A не превышает номинальных значений.

4. Защита внешних цепей: Несмотря на встроенную защиту, рекомендуется устанавливать внешние предохранители или автоматические выключатели для каждой силовой цепи в соответствии с лучшими инженерными практиками.

5. Заземление и помехи: Правильно организуйте заземление и используйте экранированные кабели для силовых цепей, чтобы избежать наводок на чувствительные сигнальные цепи контроллера.

6. Квалификация персонала: Работа с системами Mark VIe требует специального обучения. Замену, конфигурацию и диагностику модуля GE IS220PDOAH1A должен проводить сертифицированный специалист.
