Описание продукта

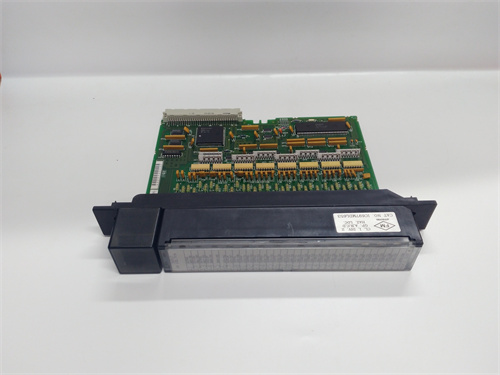

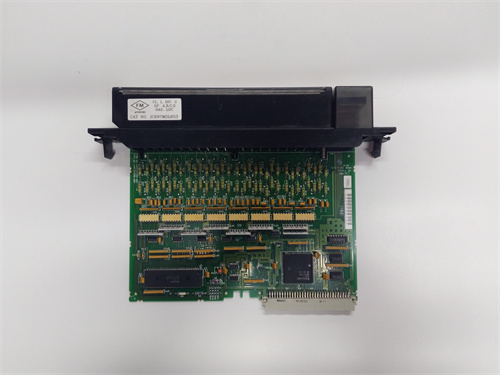

GE IC697MDL653 — это модуль дискретного (цифрового) ввода на 120 В переменного тока (VAC), предназначенный для установки в стойку программируемого логического контроллера (ПЛК) серии GE Fanuc 90-70. Основная функция модуля IC697MDL653 — прием сигналов от внешних устройств, работающих под напряжением 120 В AC, таких как кнопки, переключатели, контакты реле и датчики приближения, и преобразование их в логические сигналы (0 или 1), понятные центральному процессору ПЛК. Модуль GE IC697MDL653 является ключевым компонентом для построения надежных систем автоматизации в промышленных условиях, обеспечивая гальваническую развязку между силовой цепью и низковольтной логикой контроллера. Надежность и проверенная временем конструкция делают IC697MDL653 востребованным для модернизации и ремонта существующих систем на базе Series 90-70.

Технические параметры

• Тип модуля: Модуль дискретного (цифрового) ввода.

• Номинальное входное напряжение: 120 В переменного тока.

• Количество каналов: 32 канала (32 точки ввода).

• Совместимость: Модуль для стоек серии GE Fanuc Series 90-70 (IC697).

• Состояние входов: Каждый канал имеет светодиодный индикатор состояния (ON/OFF).

• Тип подключения: Подключение через съемный клеммный разъем.

• Гальваническая развязка: Присутствует между входными цепями и логикой контроллера.

Преимущества и особенности
Основное преимущество модуля GE IC697MDL653 заключается в его высокой плотности каналов (32 входа в одном модуле), что позволяет экономить место в стойке ПЛК. Он отличается высокой надежностью и устойчивостью к промышленным помехам, характерным для сетей 120 В AC. Конструкция с гальванической развязкой защищает внутреннюю логику контроллера от скачков напряжения и помех во входных цепях. Модуль GE IC697MDL653 поддерживает «горячую» замену (при соблюдении условий, предусмотренных проектом системы), что минимизирует простой технологического оборудования при обслуживании. Яркие светодиодные индикаторы на каждый канал обеспечивают удобную визуальную диагностику состояния подключенных датчиков.

Примеры применения в различных областях

• Автомобильная промышленность: Контроль положения механизмов на сборочных линиях, сигналы от двухпозиционных клапанов и концевых выключателей.

• Управление конвейерами: Ввод сигналов от кнопок аварийного останова (E-Stop), датчиков наличия продукции и зон безопасности.

• Водоподготовка и водоочистка: Мониторинг состояния насосов (работа/авария), положения задвижек и уровня в резервуарах с помощью поплавковых выключателей.

• Общепромышленное применение: Сбор сигналов со станков, прессов и другого оборудования, где используются классические элементы управления на 120 В AC.

Сравнение с аналогами конкурентов
По сравнению с современными модулями для компактных ПЛК (например, Siemens S7-1200 или Allen-Bradley CompactLogix), модуль GE IC697MDL653 относится к поколению высокопроизводительных модульных ПЛК. Его прямыми аналогами были модули Siemens SIMATIC S5-115U/135U/155U или Allen-Bradley PLC-5. Ключевое отличие IC697MDL653 — его принадлежность к масштабируемой и очень надежной архитектуре Series 90-70, которая до сих пор эксплуатируется на многих ответственных объектах. Он предлагает лучшую ремонтопригодность и доступность для замены в рамках своей экосистемы по сравнению с устаревшими системами конкурентов.

Рекомендации по выбору и меры предосторожности

1. Подтверждение совместимости: Убедитесь, что ваш центральный процессор и корзина (стойка) относятся к серии GE Series 90-70 (серия IC697). Модуль несовместим с более новыми сериями, такими как RX3i или Series 90-30.

2. Напряжение питания: Модуль GE IC697MDL653 рассчитан строго на входное напряжение ~120 В AC. Не используйте его для сигналов 24 В DC или 220 В AC.

3. Ток утечки: При использовании полупроводниковых датчиков (например, бесконтактных выключателей) с выходом на 120 В AC убедитесь, что их ток утечки не превышает порог срабатывания модуля, чтобы избежать ложных сигналов.

4. Монтаж и заземление: Строго соблюдайте правила монтажа, указанные в руководстве по эксплуатации. Правильное заземление и разделение силовых и сигнальных кабелей критически важно для устойчивой работы.

5. Запасные части: Поскольку система Series 90-70 более не производится, приобретая модуль GE IC697MDL653, убедитесь в его новом или проверенном состоянии у надежного поставщика для гарантии долговечной работы.
