Описание продукта

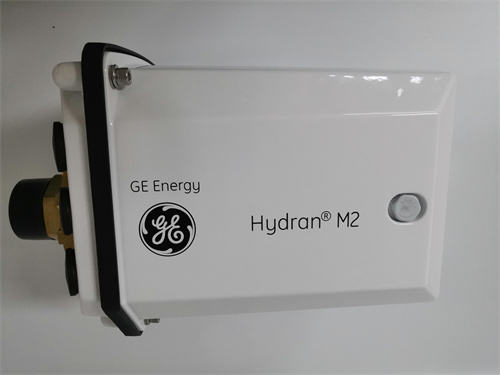

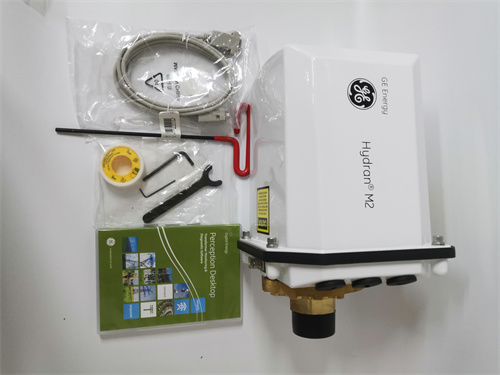

GE HYDRAN M2 представляет собой стационарную систему раннего предупреждения, которая в режиме реального времени анализирует растворенные газы в трансформаторном масле. Это ключевой компонент для предиктивной аналитики в энергетике. Основная функция прибора HYDRAN M2 — непрерывное измерение концентрации ключевых газов (водорода H₂, окиси углерода CO, этана C₂H₆ и этилена C₂H₄), которые являются индикаторами зарождающихся неисправностей внутри трансформатора, таких как перегрев, частичные разряды или дугообразование. Система GE HYDRAN M2 не требует отбора проб масла и его лабораторного хроматографического анализа, предоставляя данные непосредственно на диспетчерский пункт. Это позволяет перейти от планового обслуживания к обслуживанию по фактическому состоянию оборудования, предотвращая серьезные аварии.

Технические параметры

• Тип устройства: Система непрерывного онлайн-мониторинга растворенных газов в масле (DGA).

• Определяемые газы: Водород (H₂), Окись углерода (CO), Этан (C₂H₆), Этилен (C₂H₄). Некоторые версии могут измерять ацетилен (C₂H₂) и метан (CH₄).

• Метод измерения: Патрон с полупроводниковым датчиком (сенсором), чувствительным к совокупности определяемых газов (технология TDC — Total Combustible Gases).

• Диапазоны измерения: От 0 до 2000 ppm для общего содержания горючих газов (TDC), с возможностью индивидуальной индикации трендов по основным газам.

• Выходные сигналы: Аналоговые выходы (4-20 мА), релейные выходы для сигнализации, цифровые интерфейсы (RS-485/Modbus RTU, Ethernet/IP).

• Питание: 100-240 В AC или 24 В DC.

• Корпус: Взрывозащищенный (Ex) корпус для установки в опасных зонах.

Преимущества и особенности
Главное преимущество системы GE HYDRAN M2 — это возможность раннего обнаружения развивающихся дефектов в трансформаторе за дни, недели или даже месяцы до того, как они приведут к отказу. Это значительно снижает риски дорогостоящих аварий, пожаров и длительных простоев. Прибор отличается высокой надежностью, минимальными требованиями к обслуживанию (обычно только ежегодная замена сенсорного патрона) и простотой установки. HYDRAN M2 обеспечивает постоянную осведомленность о состоянии актива, передавая данные непосредственно в SCADA или систему управления предприятием через стандартные промышленные протоколы, такие как Modbus.

Примеры применения в различных областях

• Электрические подстанции (Высокого и сверхвысокого напряжения): Непрерывный мониторинг силовых маслонаполненных трансформаторов, реакторов шунта и масляных выключателей.

• Генерация (ГЭС, ТЭЦ, АЭС): Контроль состояния главных повышающих трансформаторов и трансформаторов собственных нужд блоков.

• Промышленные предприятия: Мониторинг критических трансформаторов на металлургических, химических, нефтеперерабатывающих заводах, где их отказ приведет к остановке всего производства.

• Железнодорожная и городская инфраструктура: Наблюдение за состоянием тяговых трансформаторов и трансформаторов на тяговых подстанциях.

Сравнение с аналогами конкурентов
Прямыми аналогами системы GE HYDRAN M2 являются другие онлайн-системы мониторинга газов, такие как Kelman Transfix или Morgan Schaffer Syscal. Ключевое отличие HYDRAN M2 — это проверенная временем (несколько десятилетий) и широко распространенная технология, известная своей надежностью и стабильностью. В отличие от более сложных и дорогих многоканальных хроматографов (например, GE HydroGuard или ABB OGM), HYDRAN M2 предлагает экономичное и надежное решение для непрерывного отслеживания ключевых газов-индикаторов, идеально подходящее для массового оснащения большого парка трансформаторов.

Рекомендации по выбору и меры предосторожности

1. Определение цели: Четко определите цель мониторинга. GE HYDRAN M2 идеален для раннего обнаружения и отслеживания трендов. Для точного количественного анализа всех газов с целью точной диагностики типа неисправности по стандарту IEC 60599 может потребоваться периодический лабораторный хроматографический анализ.

2. Выбор конфигурации: Определите необходимый набор выходных интерфейсов (Modbus, Ethernet, аналоговые выходы) для интеграции с вашей системой управления или SCADA.

3. Установка и калибровка: Монтаж должен выполняться квалифицированным персоналом с соблюдением всех правил безопасности при работе с электроустановками. Первоначальная калибровка и настройка порогов сигнализации критически важны.

4. Обслуживание: Планируйте регулярное ежегодное обслуживание, включающее замену сенсорного патрона и проверку калибровки, чтобы гарантировать точность показаний.

5. Интерпретация данных: Обучите персонал основам интерпретации данных DGA. Мониторинг трендов изменения концентрации газов с помощью HYDRAN M2 часто более информативен, чем разовые абсолютные значения. Резкий рост концентрации, особенно водорода, является серьезным сигналом для углубленного обследования оборудования.
