Введение и описание продукта

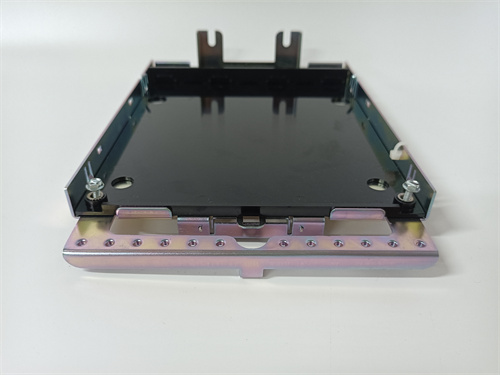

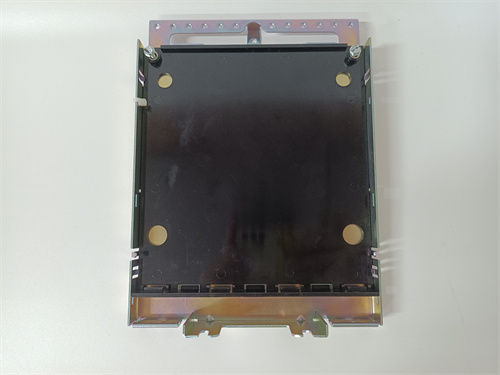

Модуль GE IS230SNIDH1A MRP689579 является критически важным коммуникационным компонентом в системе управления турбинами Speedtronic Mark VIe от General Electric (GE). Этот модуль, известный как SNI (Station Network Interface), выполняет роль основного сетевого шлюза и коммутатора в рамках стойки (rack) управления. Его основная функция – обеспечивать высокоскоростную и надежную связь между контроллерами внутри стойки (через внутреннюю сеть PCI), а также соединять всю стойку Mark VIe с вышестоящими системами уровня станции через промышленные сети, такие как Ethernet (TCP/IP) и, в некоторых конфигурациях, PROFIBUS. Без корректной работы модуля GE IS230SNIDH1A MRP689579 интеграция стойки управления в общую архитектуру автоматизации станции была бы невозможна.

Основные технические параметры

• Тип устройства: Сетевой интерфейсный модуль / Коммуникационный процессор.

• Внутренний интерфейс: Подключение к внутренней PCI-шине стойки Mark VIe для обмена данными с контроллерами (TCRK, UCRK) и другими платами.

• Внешние сетевые интерфейсы:

• Ethernet (станционная сеть): Порт(ы) 10/100/1000BASE-T для подключения к сети станции (Station LAN) для связи с рабочими станциями HMI, серверами исторических данных и другими стойками.

• Дополнительные порты: Могут включать второй Ethernet-порт для резервирования (например, для формирования кольцевой топологии), последовательные порты или интерфейс для связи с системами управления генератором (GCP).

• Функции сетевого уровня: Выполняет функции маршрутизатора/коммутатора, поддержка сетевых протоколов (TCP/IP, UDP, DHCP-сервер), фильтрация и приоритизация трафика.

• Резервирование: Поддерживает конфигурации с резервированием (два модуля SNI в одной стойке) для обеспечения высокой доступности.

• Мониторинг и диагностика: Обширная встроенная диагностика состояния сетевых портов, соединений и внутренней коммуникации.

Ключевые преимущества и особенности

1. Центральный сетевой узел: Модуль GE IS230SNIDH1A MRP689579 выступает в роли "мозгового центра" связи для всей стойки Mark VIe, агрегируя данные от всех контроллеров и предоставляя единую точку входа для внешних систем. Это упрощает сетевое проектирование и диагностику.

2. Высокая надежность и отказоустойчивость: Предназначен для непрерывной работы 24/7 на критически важном объекте. Поддержка резервирования и функция "горячей" замены (Hot Swap) позволяют выполнять обслуживание без остановки турбины.

3. Безопасность и сегментация сети: Модуль обеспечивает логическое разделение внутренней сети контроллеров (PCI) от общестанционной сети, выступая в роли firewall. Это защищает систему управления от несанкционированного доступа и сетевых атак с уровня АСУ ТП.

4. Интеграция в экосистему Mark VIe: GE IS230SNIDH1A MRP689579 полностью совместим со всеми компонентами системы, включая ToolboxST для конфигурации. Его параметры и статус могут быть считаны и отображены на операторских станциях.

Области применения и примеры
Модуль является стандартным компонентом каждой стойки управления GE Mark VIe на объектах генерации электроэнергии:

• Газотурбинные электростанции: Обеспечивает связь стойки управления турбиной со станцией управления, системами SFC (Static Frequency Converter), системами возбуждения и АРЧ.

• Паротурбинные электростанции: Интеграция в общую систему управления энергоблоком (котёл-турбина).

• Комбинированные парогазовые установки (ПГУ): Организация связи между стойками управления газовой турбиной, паровой турбиной и котлом-утилизатором.

• Пример кейса: На современной ПГУ в каждой из трёх стоек управления (для газовой турбины, паровой турбины и котла-утилизатора) установлен модуль GE IS230SNIDH1A MRP689579. Эти модули соединяются по резервированной кольцевой топологии Ethernet (HSR/PRP) с центральным сервером АСУ ТП, обеспечивая операторам единую картину всего технологического комплекса и позволяя осуществлять скоординированное управление между установками.

Сравнение с аналогами конкурентов (на примере Siemens SIMATIC Net CP 1623/1628 и Woodward NetCon 5000)

• Архитектурная роль: GE IS230SNIDH1A MRP689579 является неотъемлемой частью проприетарной архитектуры Mark VIe. Конкуренты предлагают сходные по назначению модули для своих систем: Siemens CP для S7-400H/TDC, Woodward NetCon для своих контроллеров.

• Степень интеграции: У GE модуль тесно интегрирован в аппаратную и программную платформу. Решения конкурентов могут предлагать больше гибкости в выборе протоколов (например, OPC UA, MQTT) на уровне самого модуля.

• Подход к сетевой безопасности: В Mark VIe безопасность часто реализуется на уровне сегментации сети через SNI. Современные решения конкурентов всё чаще включают аппаратные функции глубокой инспекции пакетов и шифрования трафика.

• Централизация vs распределенность: GE IS230SNIDH1A MRP689579 представляет собой централизованный сетевой шлюз для всей стойки. В некоторых распределённых архитектурах (например, на базе IEC 61850) сетевая функциональность может быть более децентрализована.

Рекомендации по выбору и важные замечания

1. Выбор и замена модуля GE IS230SNIDH1A MRP689579 должны осуществляться строго в соответствии со спецификациями проекта конкретной системы Mark VIe. Крайне важна совместимость версий firmware модуля и версии ПО ToolboxST/контроллеров.

2. При конфигурации сети необходимо тщательно планировать IP-адресацию, маски подсетей и параметры маршрутизации, которые будут загружены в модуль. Ошибки в настройке приведут к потере связи со станцией.

3. В резервированных конфигурациях оба модуля GE IS230SNIDH1A MRP689579 должны иметь идентичные настройки и совместимые версии аппаратного и программного обеспечения.

4. При замене модуля в работающей системе процедура "горячей" замены должна выполняться в точном соответствии с инструкциями GE. Неправильное извлечение или установка могут привести к сбою контроллеров.

5. Приобретать данный критически важный модуль следует только у авторизованных поставщиков запасных частей для энергетического оборудования. Указывайте полный артикул, включая номер MRP689579, так как он является уникальным идентификатором детали. Использование неоригинальных или непроверенных аналогов может поставить под угрозу безопасность и надёжность всей системы управления турбиной.
