GE IS200TBCIH1BBC Обзор продукта

GE IS200TBCIH1BBC — это специализированная плата интерфейса ввода-вывода или клеммная плата (Terminal Board), разработанная компанией General Electric (GE) для использования в своих системах управления турбинами Mark VI и Mark VIe. Данные системы являются промышленным стандартом для управления газовыми и паровыми турбинами, компрессорами и генераторами в энергетике и нефтегазовой отрасли.

Плата GE IS200TBCIH1BBC выполняет критически важную функцию согласования сигналов между полевыми устройствами (датчиками температуры, давления, вибрации) и основными модулями ввода-вывода (I/O), расположенными в стойке управления. Она обеспечивает удобное и надежное подключение полевых кабелей, часто включая в себя цепи фильтрации, защиты от перенапряжений и гальванической развязки. Для электростанций и компрессорных станций наличие исправных интерфейсных плат, таких как GE IS200TBCIH1BBC, является обязательным условием для достоверного сбора данных и надежной работы систем защиты турбины.

Технические характеристики и параметры

Технические характеристики GE IS200TBCIH1BBC соответствуют строгим требованиям к оборудованию для критически важных применений:

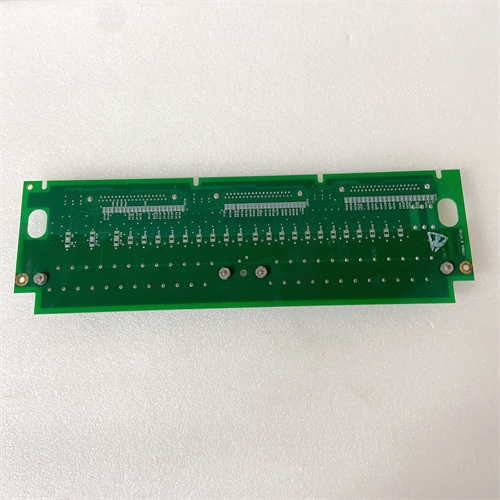

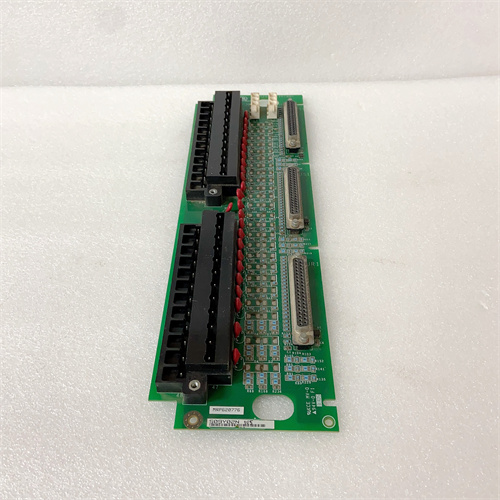

• Физические характеристики: Выполнена в стандартном для систем Mark VI формате печатной платы, предназначена для монтажа в специализированных корзинах (клеммных шкафах). Имеет прочную основу из стеклотекстолита и качественную пайку для работы в условиях вибрации. На плате расположены ряды клеммных колодок для подключения полевых кабелей и разъемы для связи с основными модулями.

• Функциональное назначение:

• Судя по аббревиатуре в названии, IS200TBCIH1BBC является платой для подключения дискретных и аналоговых сигналов. TBCI может означать Terminal Board for Contact Input (клеммная плата для дискретных входов).

• Она предназначена для приема сигналов от концевых выключателей, кнопок управления, реле давления и температуры, преобразуя их в формат, понятный электронным модулям системы.

• На плате могут быть установлены цепи фильтрации для подавления помех и оптроны для гальванической развязки.

• Электропитание: Плата, как правило, получает необходимое низковольтное питание через разъем от объединительной панели стойки управления. Сама плата не требует отдельного питания для работы клеммных соединений.

• Диагностика и индикация: На плате могут быть расположены светодиодные индикаторы для контроля наличия питающих напряжений и, возможно, для индикации состояния некоторых входных каналов.

Ключевые преимущества и особенности

1. Высокая надежность для критически важных систем: GE IS200TBCIH1BBC разработана для работы в системах защиты турбин (SIL), где надежность имеет первостепенное значение. Качество материалов, трассировка платы и применяемые компоненты рассчитаны на десятилетия эксплуатации в условиях высоких температур и вибраций.

2. Удобство подключения и обслуживания: Клеммные колодки на плате обеспечивают удобное и упорядоченное подключение десятков полевых сигналов. Это критически важно при монтаже и последующем обслуживании, так как позволяет быстро идентифицировать нужную цепь без риска ошибиться. При заказе GE IS200TBCIH1BBC 【вставить ссылку】 вы получаете гарантию идеального соответствия монтажным отверстиям и разъемам в вашей стойке.

3. Интеграция с экосистемой Mark VI/VIe: Плата идеально сопрягается с соответствующими модулями ввода-вывода (I/O) GE, обеспечивая надежный электрический контакт через специальные разъемы и кабели. Это гарантирует целостность сигнала от датчика до контроллера.

4. Защита от помех и перенапряжений: Встроенные цепи фильтрации и гальванической развязки защищают дорогостоящие основные модули от выбросов напряжения и высокочастотных помех, которые могут приходить с полевыми цепями, особенно в условиях энергетических объектов.

Области применения и примеры внедрения

• Газотурбинные электростанции: Плата GE IS200TBCIH1BBC используется для подключения сигналов от датчиков давления газа, температуры выхлопа и положения регулирующих клапанов газовой турбины.

• Паротурбинные установки на ТЭС и АЭС: В системах управления паровыми турбинами эта плата собирает сигналы от концевых выключателей стопорных и регулирующих клапанов, а также от реле температуры и давления масла в системе смазки.

• Компрессорные станции газопроводов: Для контроля работы нагнетателей природного газа плата принимает дискретные сигналы от систем смазки, уплотнений и антипомпажной защиты.

• Системы электрогенерации: В системах возбуждения и охлаждения генераторов плата используется для мониторинга состояния выключателей, насосов и вентиляторов.

Сравнение с конкурентными продуктами

В классе интерфейсных плат для систем управления турбинами у GE IS200TBCIH1BBC есть аналоги от других производителей, однако главным конкурентом является оборудование для собственных систем GE.

• По сравнению с аналогичными платами Siemens (для T3000): Платы Siemens выполняют схожие функции, но имеют другую конструкцию, разъемы и электрические характеристики. Они не являются взаимозаменяемыми. Выбор платы диктуется типом установленной системы управления.

• По сравнению с более новыми версиями от GE/Emerson: Системы Mark VIe также используют похожие клеммные платы, но их совместимость с IS200TBCIH1BBC зависит от конкретного типа стойки и модулей. При заказе новой платы для старой системы Mark VI важно убедиться, что она является подходящей ревизией.

• По сравнению с универсальными клеммными соединителями: Использование стандартных клеммных колодок вместо специализированной платы GE невозможно, так как они не обеспечивают необходимого электрического сопряжения с модулями ввода-вывода и не соответствуют механическим требованиям стойки.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация модели и ревизии: Перед заказом GE IS200TBCIH1BBC крайне важно сверить полный номер с каталожным номером на старой плате или в документации системы. Обратите внимание на все суффиксы (BBC), так как они могут указывать на важные аппаратные отличия. Используйте точный номер 【вставить ссылку】 для запроса у поставщика.

2. Проверка совместимости с I/O-модулями: Убедитесь, что данная клеммная плата совместима с модулями ввода-вывода, установленными в вашей стойке (например, с модулями дискретного ввода).

3. Учет важности резервирования: В системах GE Mark VI часто используется резервирование, включая и клеммные платы. При заказе учитывайте необходимость наличия запасных плат для обеспечения непрерывной работы системы.

4. Выбор надежного поставщика: Учитывая критическую важность систем управления GE Mark VI для безопасности турбин и другого энергогенерирующего оборудования, приобретать GE IS200TBCIH1BBC следует только у официальных дистрибьюторов (Emerson, так как они приобрели бизнес GE по автоматизации) или у авторитетных компаний, специализирующихся на поставке запасных частей для промышленной автоматизации 【вставить ссылку】. Это гарантирует подлинность платы и ее соответствие оригинальным спецификациям.
