GE IC698RMX016-ED Обзор продукта

GE IC698RMX016-ED — это высокопроизводительный модуль памяти (Reflective Memory), разработанный компанией GE Intelligent Platforms (ныне часть Emerson) для использования в ПЛК серии RX7i и других системах, поддерживающих архитектуру VMEbus. Данный модуль является ключевым компонентом для создания распределенных систем с общей памятью, где требуется высокоскоростной и детерминированный обмен данными между несколькими контроллерами, компьютерами или другими устройствами.

Основная функция GE IC698RMX016-ED заключается в том, чтобы предоставить каждому узлу в сети доступ к общей области памяти, которая автоматически и синхронно обновляется на всех узлах. Когда один процессор записывает данные в свою локальную память Reflective Memory, эти изменения мгновенно передаются по оптоволоконной сети (или другому высокоскоростному каналу) и записываются в память всех остальных узлов. Это обеспечивает исключительно быструю и детерминированную синхронизацию данных, что критически важно для таких приложений, как распределенное управление движением, координированное управление несколькими станками, симуляторы реального времени и системы сбора данных в высокодинамичных процессах.

Технические характеристики и параметры

Технические характеристики GE IC698RMX016-ED соответствуют самым высоким требованиям к производительности и надежности в системах реального времени:

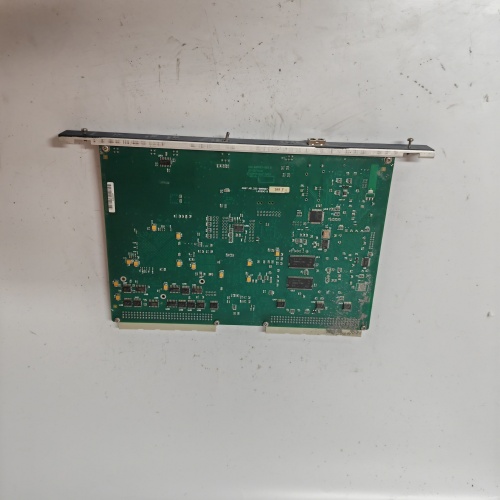

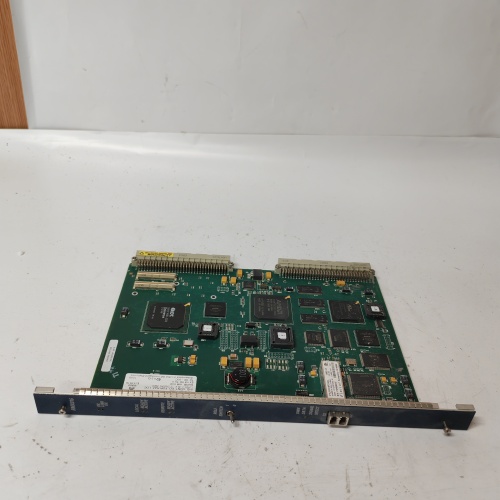

• Физические характеристики: Выполнен в стандартном для VMEbus формате 6U (еврокарта), предназначен для установки в крейт VMEbus или в стойку ПЛК RX7i. Имеет прочный металлический корпус, обеспечивающий защиту от электромагнитных помех и эффективный отвод тепла. На лицевой панели расположены оптоволоконные порты (TX/RX) и светодиодные индикаторы состояния.

• Память:

• Объем памяти: Модель RMX016-ED имеет объем памяти 16 Мбайт, что достаточно для хранения больших массивов данных общих для нескольких узлов.

• Тип памяти: Высокоскоростная двухпортовая память, доступ к которой могут одновременно получать локальный процессор (по VMEbus) и сетевой интерфейс.

• Сетевой интерфейс:

• Тип соединения: Использует высокоскоростную оптоволоконную сеть для связи между узлами. Оптоволокно обеспечивает гальваническую развязку, высокую помехозащищенность и возможность передачи данных на большие расстояния (до нескольких километров).

• Топология: Поддерживает различные сетевые топологии, включая звезду и кольцо. Кольцевая топология обеспечивает резервирование пути передачи данных.

• Протокол: Использует специализированный протокол Reflective Memory, гарантирующий детерминированную передачу данных с минимальными задержками.

• Интерфейс VMEbus: Соответствует спецификации VMEbus, поддерживая 32-битную адресацию и 32-битную передачу данных. Может работать как A32/D32 устройство, обеспечивая эффективный обмен данными с хост-процессором.

• Диагностика и индикация: На лицевой панели расположены светодиодные индикаторы, отображающие состояние модуля (Run, Error), наличие связи (Link) и активность передачи данных (Tx/Rx). Это позволяет быстро оценить работоспособность модуля и состояние сети.

Ключевые преимущества и особенности

1. Исключительно высокая скорость и детерминизм: Главное преимущество GE IC698RMX016-ED заключается в его способности обеспечивать чрезвычайно быструю и предсказуемую синхронизацию данных между узлами. В отличие от традиционных сетевых протоколов (Ethernet, Profibus), которые могут вносить непредсказуемые задержки, Reflective Memory гарантирует, что данные будут доступны на всех узлах через строго определенное время (микросекунды).

2. Простота программирования: Для программиста память Reflective Memory выглядит как обычная локальная память. Не требуется писать сложный код для обмена данными по сети — достаточно просто записать данные в определенную область памяти, и они автоматически станут доступны на всех других узлах. Это значительно упрощает разработку распределенных приложений.

3. Высокая надежность и отказоустойчивость: Использование оптоволокна и поддержка кольцевой топологии с автоматическим восстановлением связи (self-healing ring) обеспечивают высокую надежность и живучесть системы. При обрыве кабеля или выходе из строя одного узла, связь между остальными узлами сохраняется. При заказе GE IC698RMX016-ED 【вставить ссылку】 вы получаете ключевой компонент для создания отказоустойчивых распределенных систем.

4. Масштабируемость: В сеть Reflective Memory может быть объединено большое количество узлов (контроллеров, компьютеров), что позволяет создавать крупные распределенные системы управления для сложных объектов.

Области применения и примеры внедрения

• Распределенное управление движением (Motion Control): В больших станках с ЧПУ, роботизированных комплексах или печатных машинах, где несколько контроллеров должны синхронно управлять множеством осей. Модуль GE IC698RMX016-ED обеспечивает точную синхронизацию положения и скорости всех осей.

• Моделирование и симуляция в реальном времени: В тренажерах для обучения пилотов, операторов электростанций или водителей поездов, где необходимо в реальном времени обмениваться большими объемами данных между вычислителями модели и системами визуализации.

• Системы сбора данных в физике высоких энергий и научных экспериментах: В экспериментальных установках, где тысячи датчиков генерируют данные, которые необходимо синхронно собирать и обрабатывать несколькими компьютерами.

• Координированное управление несколькими технологическими линиями: В производствах, где несколько независимых линий (например, в цементной или пищевой промышленности) должны работать согласованно, обмениваясь данными о состоянии и командами.

Сравнение с конкурентными продуктами

В нише высокоскоростной памяти Reflective Memory для VMEbus у GE IC698RMX016-ED есть несколько конкурентов, но его позиции очень сильны.

• По сравнению с аналогичными модулями других производителей (например, HVE, VMIC): GE является одним из пионеров и лидеров в области Reflective Memory. Модули GE IC698RMX016-ED часто считаются эталоном надежности и производительности. Они обеспечивают наилучшую совместимость с другими продуктами GE и широко используются в критически важных приложениях по всему миру.

• По сравнению с решениями на базе обычного Ethernet (например, Modbus TCP): Ethernet не может обеспечить такого уровня детерминизма и скорости, как Reflective Memory. Задержки в Ethernet могут варьироваться в зависимости от нагрузки на сеть, что неприемлемо для задач жесткого реального времени.

• По сравнению с шиной VMEbus backplane: Шина VMEbus внутри одного крейта также обеспечивает высокую скорость, но она не может соединять устройства, находящиеся в разных стойках или на большом расстоянии. IC698RMX016-ED расширяет концепцию общей памяти за пределы одного крейта.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация модели и ревизии: Перед заказом GE IC698RMX016-ED крайне важно сверить полный номер с каталожным номером на старом модуле или в документации проекта. Убедитесь, что это именно та ревизия, которая требуется для вашей системы. Используйте точный номер 【вставить ссылку】 для запроса у поставщика.

2. Проверка совместимости с крейтом и другими узлами: Убедитесь, что модуль совместим с вашим VME-крейтом по напряжению питания и адресным пространством, а также что он может взаимодействовать с модулями Reflective Memory других производителей, если они присутствуют в сети.

3. Учет топологии сети и типа оптоволокна: Определите требуемую топологию сети (звезда или кольцо) и тип оптоволоконных кабелей (многомодовое/одномодовое), чтобы убедиться, что модуль поддерживает их или приобрести соответствующие конвертеры.

4. Выбор надежного поставщика: Учитывая критическую важность модулей Reflective Memory для синхронизации ответственных систем, приобретать GE IC698RMX016-ED следует только у авторитетных компаний, специализирующихся на поставке запасных частей для промышленной автоматизации 【вставить ссылку】. Это гарантирует подлинность модуля, его работоспособность и наличие технической поддержки.
