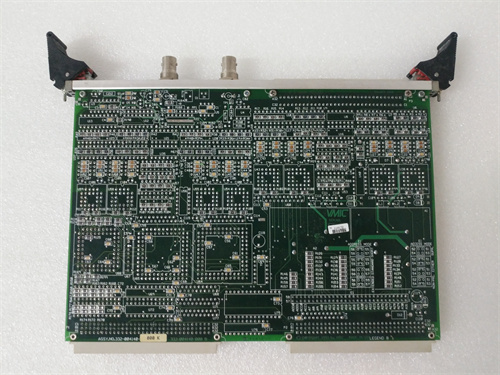

GE VMIVME-4150 Обзор продукта

GE VMIVME-4150 — это высокопроизводительный модуль цифро-аналогового преобразования (ЦАП), разработанный компанией GE Fanuc (ныне часть Emerson) для использования в системах, построенных на архитектуре VMEbus. Данный модуль является ключевым компонентом для систем управления, сбора данных и автоматизации, где требуется формирование высокоточных аналоговых сигналов для управления исполнительными механизмами, приводами, клапанами и другим оборудованием.

Основная функция GE VMIVME-4150 заключается в преобразовании цифровых значений, записываемых хост-процессором (например, встроенным компьютером или ПЛК) в память модуля, в высокоточные аналоговые напряжения или токи. Эти сигналы затем могут быть использованы для управления внешними устройствами. Благодаря своей точности, надежности и многоканальности, модуль VMIVME-4150 находит применение в широком спектре задач: от управления сервоприводами в станках с ЧПУ до формирования задающих сигналов в испытательных стендах и системах управления технологическими процессами.

Технические характеристики и параметры

Технические характеристики GE VMIVME-4150 соответствуют высоким требованиям к точности и надежности в промышленных и научных приложениях:

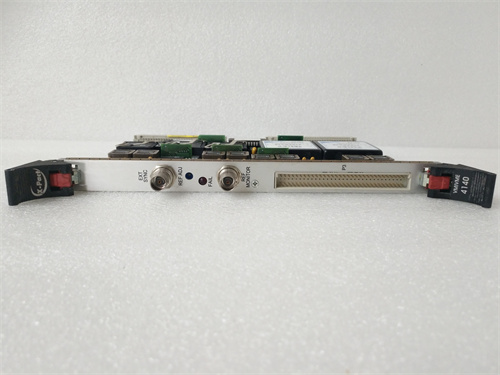

• Физические характеристики: Выполнен в стандартном для VMEbus формате 6U (еврокарта), предназначен для установки в крейт VMEbus. Имеет прочный металлический корпус, обеспечивающий защиту от электромагнитных помех и эффективный отвод тепла. На лицевой панели расположены разъемы для подключения аналоговых выходов и светодиодные индикаторы состояния.

• Аналоговые выходы:

• Количество каналов: Модуль VMIVME-4150 обычно имеет 16 независимых каналов цифро-аналогового преобразования. Это позволяет одновременно формировать до 16 различных аналоговых сигналов.

• Разрядность ЦАП: Обеспечивает высокое разрешение преобразования, как правило, 12 или 16 бит, что позволяет получать очень точные аналоговые сигналы с малым шагом квантования.

• Диапазоны выходных сигналов: Поддерживает различные стандартные диапазоны напряжений, настраиваемые для каждого канала или группы каналов. Обычно это биполярные диапазоны (±2.5В, ±5В, ±10В) и униполярные (0-5В, 0-10В). Некоторые версии модуля могут также поддерживать выход по току 4-20 мА.

• Интерфейс VMEbus:

• Соответствует спецификации VMEbus, поддерживая 24-битную адресацию (A24) и 16/32-битную передачу данных (D16/D32).

• Память каналов отображается непосредственно в адресное пространство VME, что обеспечивает быстрый и эффективный доступ.

• Диагностика и индикация: На лицевой панели расположены светодиодные индикаторы, отображающие наличие питания и, возможно, состояние модуля (Run, Error).

Ключевые преимущества и особенности

1. Высокая точность и стабильность: GE VMIVME-4150 обеспечивает прецизионное формирование аналоговых сигналов благодаря высококачественным ЦАП и стабильным источникам опорного напряжения. Низкий дрейф параметров во времени и температуре гарантирует стабильность управления даже в жестких условиях эксплуатации. Это делает GE VMIVME-4150 идеальным выбором для задач, требующих высокой точности.

2. Многоканальность в компактном форм-факторе: Наличие 16 независимых каналов в одном модуле VMEbus позволяет создавать компактные и экономичные многоканальные системы управления. Это особенно важно в приложениях с ограниченным пространством в крейте, таких как авиационные и космические испытательные стенды или мобильные лаборатории.

3. Простота программирования и интеграции: Благодаря отображению каналов в адресное пространство VMEbus, управление выходами VMIVME-4150 чрезвычайно просто. Для обновления значения на канале достаточно выполнить обычную операцию записи в память по соответствующему адресу. Это упрощает разработку драйверов и прикладного ПО.

4. Надежность в промышленных условиях: Модули серии VMIVME, включая GE VMIVME-4150, разработаны для работы в жестких промышленных условиях с широким диапазоном температур, вибрацией и электромагнитными помехами. Качество компонентов и сборки гарантирует долгий срок службы в непрерывном режиме 24/7.

Области применения и примеры внедрения

• Станки с ЧПУ и робототехника: Модуль GE VMIVME-4150 используется для формирования сигналов задания скорости и положения для сервоприводов осей станка или робота. Шестнадцать независимых каналов позволяют управлять многокоординатными системами.

• Испытательные стенды: В аэрокосмической и автомобильной промышленности для моделирования сигналов датчиков (давления, температуры, положения) и подачи управляющих воздействий на испытываемые агрегаты (гидравлику, пневматику, электронику).

• Управление технологическими процессами: Для управления регулирующими клапанами, позиционерами и приводами в химической, нефтегазовой и энергетической отраслях, где требуется формирование стандартных аналоговых сигналов 4-20 мА или 0-10В.

• Физические эксперименты и научные исследования: В экспериментальных установках для управления различными исполнительными механизмами, источниками питания и другим оборудованием.

Сравнение с конкурентными продуктами

В нише многоканальных ЦАП для VMEbus у GE VMIVME-4150 есть несколько конкурентов.

• По сравнению с аналогичными модулями других производителей (например, Acromag, Pentek): GE VMIVME-4150 отличается высокой надежностью, проверенной годами эксплуатации в критически важных системах, и отличной поддержкой со стороны производителя. GE Fanuc (ныне Emerson) является признанным лидером в области промышленной автоматизации, и их продукты часто выбирают за гарантию качества и долгосрочную поддержку.

• По сравнению с современными системами на базе ПЛК с аналоговыми модулями ввода-вывода: Если система строится "с нуля", использование современного ПЛК (например, Siemens или Rockwell) с аналоговыми модулями может быть более простым и экономичным решением. Однако VMIVME-4150 является оптимальным выбором для модернизации или расширения существующих VME-систем, где замена всей архитектуры нерентабельна.

• По сравнению с решениями на базе встраиваемых компьютеров с платами сбора данных (DAQ): Платы DAQ для шин PCI/PCIe могут быть дешевле, но они не предназначены для работы в таком же жестком диапазоне температур и вибраций, как модули VMEbus промышленного класса, и не имеют сертификации для ответственных применений.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация модели и ревизии: Перед заказом GE VMIVME-4150 крайне важно сверить полный номер с каталожным номером на старом модуле или в документации. Обратите внимание на возможные суффиксы, указывающие на диапазоны выходных сигналов и другие опции. Используйте точный номер 【вставить ссылку】 для запроса у поставщика.

2. Проверка совместимости с крейтом и хост-процессором: Убедитесь, что модуль совместим с вашим VME-крейтом по напряжению питания и адресным пространством, а также поддерживается драйверами вашей операционной системы.

3. Учет необходимых диапазонов и типов выходов: Уточните, какие диапазоны напряжений и типы выходов (напряжение или ток) требуются для вашего приложения, и закажите соответствующую версию модуля.

4. Выбор надежного поставщика: Учитывая, что VME-системы часто являются устаревшими, но критически важными, приобретать GE VMIVME-4150 следует только у авторитетных компаний, специализирующихся на поставке запасных частей для промышленной автоматизации 【вставить ссылку】. Это гарантирует подлинность модуля, его работоспособность и наличие технической поддержки.
