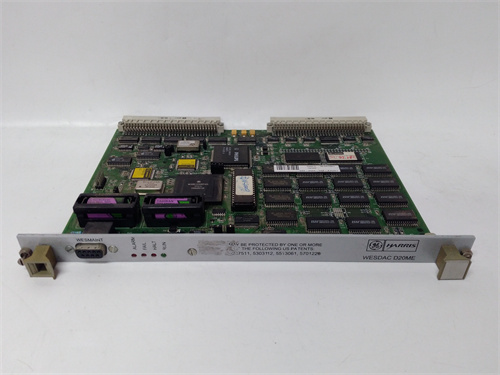

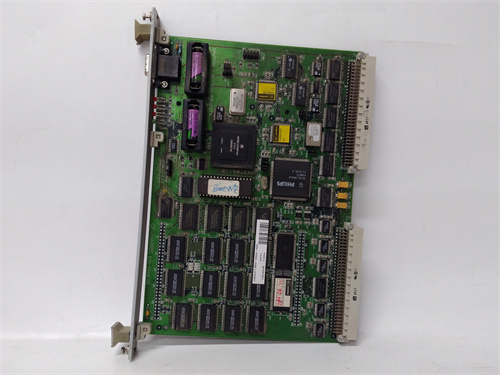

GE D20ME 526-2005-216943 Обзор продукта

GE D20ME 526-2005-216943 — это многофункциональный модуль ввода-вывода (I/O), входящий в состав модульной распределенной системы управления D20, разработанной GE Grid Solutions (ранее Alstom Grid). Система D20 широко известна и применяется на объектах электроэнергетики, в системах автоматизации подстанций (PAC) и диспетчерского управления (SCADA). Модуль GE D20ME 526-2005-216943 является основным блоком, обеспечивающим сбор и первичную обработку дискретных и аналоговых сигналов с коммутационного оборудования подстанций (выключателей, разъединителей, трансформаторов тока и напряжения). Благодаря своей надежности, гибкости конфигурации и устойчивости к жестким электромагнитным условиям, GE D20ME 526-2005-216943 стал стандартным решением для многих энергетических компаний по всему миру, обеспечивая надежный сбор телеметрии и телесигнализации.

Параметры и спецификации

• Производитель: GE Grid Solutions / Alstom Grid

• Модель: D20ME, 526-2005-216943

• Тип продукта: Многофункциональный модуль ввода-вывода (I/O Module)

• Система: Серия D20 (Distributed Automation Controller)

• Типы сигналов: Поддержка дискретных (DI) и аналоговых (AI) сигналов, а также счетных входов.

• Конфигурация: Гибкая настройка каналов под различные типы сигналов (сухой контакт, напряжение, ток 4-20 мА).

• Связь: Взаимодействие с главным процессором D20 по внутренней шине ввода-вывода.

• Диагностика: Встроенная светодиодная индикация состояния каналов и обмена данными.

• Монтаж: Устанавливается в монтажную стойку (шасси) вместе с блоком питания и процессорным модулем D20.

Преимущества и ключевые особенности

• Многофункциональность и гибкость: Одной из ключевых особенностей GE D20ME 526-2005-216943 является его способность обрабатывать различные типы сигналов в одном модуле. Это позволяет сократить количество типов запасных частей на подстанции и упростить проектирование.

• Высокая надежность в условиях подстанции: Модуль D20ME специально разработан для работы в условиях высоких электромагнитных помех, характерных для энергообъектов. Он обеспечивает надежную гальваническую развязку и защиту от перенапряжений.

• Модульность и масштабируемость: Архитектура системы D20 позволяет легко наращивать количество точек ввода-вывода, просто добавляя новые модули GE D20ME 526-2005-216943 в стойку по мере расширения подстанции.

• Простота конфигурации и диагностики: Наличие светодиодной индикации на передней панели позволяет оперативно оценить состояние каждого канала, что критически важно для быстрого поиска неисправностей в поле.

• Долговременная поддержка: Благодаря широкому распространению системы D20, модули GE D20ME 526-2005-216943 доступны для заказа в качестве запасных частей, что позволяет эксплуатировать подстанции на протяжении многих лет без необходимости полной замены оборудования.

Примеры применения в различных областях

• Автоматизация подстанций (PAC): На электрических подстанциях 35-750 кВ модуль GE D20ME 526-2005-216943 используется для сбора сигналов положения высоковольтных выключателей и разъединителей, а также для измерения токов и напряжений с трансформаторов.

• Системы SCADA: В диспетчерских пунктах управления энергосистемой данные, собранные модулями D20ME, передаются на верхний уровень для отображения на мнемосхемах и принятия решений диспетчерами.

• Объекты распределенной генерации: На солнечных и ветровых электростанциях модуль GE D20ME 526-2005-216943 применяется для мониторинга состояния коммутационных аппаратов и сбора данных о выработке электроэнергии.

• Промышленные предприятия: На крупных заводах с собственным электроснабжением этот модуль используется в системах контроля и управления электроснабжением для интеграции данных с ячеек КРУ.

Сравнение с конкурирующими продуктами

• В сравнении с Siemens (SICAM A8000): Оба продукта занимают лидирующие позиции в автоматизации подстанций. GE D20ME 526-2005-216943 исторически имеет очень большую установленную базу, особенно в Северной Америке и некоторых регионах Европы, что делает его предпочтительным для замены в уже существующих проектах. Siemens SICAM часто предлагает более компактные решения.

• В сравнении с ABB (RTU серии 500): Модули ввода-вывода ABB также широко распространены. GE D20ME 526-2005-216943 отличается своей модульной архитектурой и гибкостью настройки каналов "на лету", что ценится инженерами-эксплуатационщиками.

• В сравнении с современными ПЛК (например, Schneider Modicon): Хотя современные ПЛК могут выполнять схожие функции, GE D20ME 526-2005-216943 оптимизирован специально для энергетики: имеет более высокую стойкость к электромагнитным помехам и встроенные функции обработки телесигналов, специфичные для задач автоматизации подстанций.

Рекомендации по выбору и меры предосторожности

• Проверка совместимости: Убедитесь, что GE D20ME 526-2005-216943 совместим с версией вашего процессорного модуля D20 и источником питания. Разные ревизии могут иметь незначительные отличия.

• Конфигурация каналов: Перед установкой нового модуля необходимо убедиться, что его конфигурация (программная или аппаратная) соответствует назначению каналов в вашем проекте (например, дискретный вход или счетчик).

• Проверка адресации: В системах D20 важна правильная установка адреса модуля. Убедитесь, что адрес на новом модуле GE D20ME 526-2005-216943 установлен в соответствии с проектной документацией.

• Антистатические меры: Модуль содержит чувствительные компоненты. При установке и извлечении используйте заземляющий браслет, чтобы избежать повреждения статическим электричеством.

• Проверка целостности: При получении модуля с вторичного рынка внимательно осмотрите его на предмет наличия повреждений, особенно контактных разъемов.
