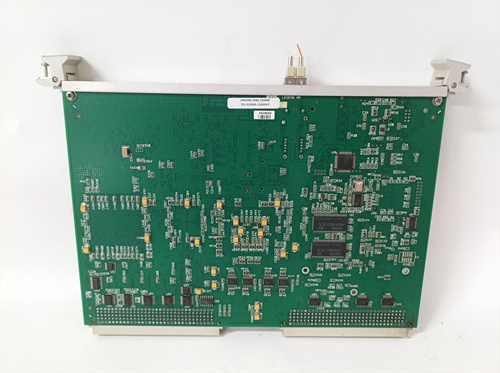

Обзор продукта: GE VMIVME-4150

Модуль GE VMIVME-4150 представляет собой высокопроизводительный 16-канальный цифро-аналоговый преобразователь (ЦАП), разработанный компанией GE Fanuc (ранее VMIC) для использования в системах промышленной автоматизации на базе шины VMEbus. Данное устройство относится к линейке модулей ввода/вывода VME и предназначено для формирования прецизионных аналоговых сигналов напряжения и тока для управления исполнительными механизмами, приводами, клапанами и другими устройствами в системах реального времени. Модуль аналогового вывода GE VMIVME-4150 обеспечивает высокую точность, стабильность и надежность, что делает его идеальным выбором для применения в аэрокосмической отрасли, оборонной промышленности, энергетике и других ответственных областях.

Описание и технические параметры

Устройство GE VMIVME-4150 выполнено в стандартном формате 6U VME и предназначено для установки в крейт VMEbus. Технические характеристики модуля ориентированы на формирование точных аналоговых сигналов для управления в реальном времени:

• Количество каналов: 16 независимых каналов аналогового вывода.

• Разрешение ЦАП: 16 бит, обеспечивающее высокую точность формирования выходного сигнала.

• Типы выходных сигналов: Программируемый выбор для каждого канала:

• Унифицированные сигналы тока: 0-20 мА, 4-20 мА.

• Унифицированные сигналы напряжения: 0-5 В, ±5 В, 0-10 В, ±10 В.

• Время установления: Быстрое время установления сигнала (обычно менее 10 мкс) для работы в системах реального времени.

• Интерфейс: Совместимость со стандартом шины VMEbus (VME64).

• Гальваническая развязка: Опциональная изоляция каналов для защиты от помех и наводок.

• Диагностика: Встроенные функции самодиагностики и контроль состояния выходов.

• Память: Буферная память для хранения выходных значений и режимов конфигурации.
  Благодаря 16-битному разрешению и высокой скорости обновления, GE VMIVME-4150 обеспечивает прецизионное управление исполнительными механизмами в самых требовательных приложениях.

Преимущества и особенности

Использование модуля GE VMIVME-4150 в системах управления дает ряд важных преимуществ:

• Высокая точность: 16-битное разрешение обеспечивает исключительно точное формирование аналоговых сигналов, необходимое для прецизионного управления.

• Многоканальность: 16 независимых каналов в одном модуле позволяют экономить слоты в крейте VMEbus и снижать стоимость системы.

• Гибкость: Возможность индивидуального программирования типа выходного сигнала для каждого канала (ток или напряжение, униполярный или биполярный) упрощает проектирование и снижает количество типов модулей.

• Высокая производительность: Быстрое время установления сигнала позволяет использовать модуль в системах управления с высокой частотой обновления.

• Надежность: Промышленное исполнение с широким температурным диапазоном и защитой от электромагнитных помех гарантирует стабильную работу в тяжелых условиях.

• Совместимость: Полная совместимость с широким спектром процессорных модулей VMEbus и системами реального времени.
  Важно отметить, что модуль GE VMIVME-4150 поддерживает синхронное обновление всех каналов, что критически важно для некоторых применений, например, в системах управления многокоординатными приводами.

Области применения и примеры внедрения

Модуль аналогового вывода GE VMIVME-4150 находит широкое применение в различных отраслях промышленности и специальных областях:

• Аэрокосмическая отрасль: Управление стендами для испытаний авиационных двигателей, моделирование сигналов для проверки бортовых систем.

• Оборонная промышленность: Системы управления антенными комплексами, тренажеры военной техники, системы наведения.

• Энергетика: Управление гидротурбинами, регулирование возбуждения генераторов, управление клапанами на тепловых электростанциях.

• Научные исследования: Управление физическими установками, синхротронами, плазменными стендами.

• Металлургия: Управление приводами прокатных станов, регулирование толщины проката.

• Машиностроение: Многокоординатные системы управления станками с ЧПУ, робототехнические комплексы.
  На одном из предприятий аэрокосмической отрасли модули GE VMIVME-4150 используются в испытательном стенде авиационных двигателей для точного управления положением заслонок и дозирования топлива, что позволяет моделировать различные режимы работы двигателя с высокой точностью и повторяемостью результатов.

Сравнение с конкурентами

В отличие от аналогичных модулей аналогового вывода других производителей (например, Acromag, Pentek или Emerson), GE VMIVME-4150 имеет свои особенности:

• Соотношение каналов/цена: 16 каналов в одном модуле часто обеспечивают более низкую стоимость одного канала по сравнению с модулями с меньшей плотностью.

• Наследие VMIC: Модули серии VMIC (к которой относится GE VMIVME-4150) известны своим высоким качеством и широкой распространенностью в оборонных и аэрокосмических приложениях, где требуется длительная поддержка и проверенная надежность.

• Программная поддержка: Наличие проверенных драйверов для популярных ОС реального времени (VxWorks, Integrity, Linux RT) упрощает интеграцию в существующие проекты.

• Гибкость настройки: Индивидуальная настройка каждого канала на различные диапазоны токов и напряжений является преимуществом перед модулями с фиксированными диапазонами.
  Тем не менее, при выборе между GE VMIVME-4150 и продукцией других брендов, решающим фактором часто является архитектура существующей системы на базе VMEbus и наличие отработанного программного обеспечения для конкретного модуля.

Рекомендации по выбору и эксплуатации

При выборе и использовании модуля GE VMIVME-4150 следует учитывать несколько важных моментов:

1. Тип нагрузки: Убедитесь, что выходные характеристики модуля (ток, напряжение) соответствуют требованиям подключаемых исполнительных устройств.

2. Диапазоны сигналов: Выберите необходимые диапазоны выходных сигналов (токовые или напряжение, униполярные или биполярные) в соответствии с требованиями вашей системы.

3. Гальваническая развязка: Определите, требуется ли гальваническая развязка каналов для защиты от помех в вашем конкретном применении.

4. Синхронизация: Если требуется одновременное обновление нескольких каналов, убедитесь, что модуль поддерживает эту функцию, и правильно настройте режим работы.

5. Охлаждение: При высокой плотности установки модулей в крейте VMEbus обеспечьте достаточную вентиляцию для отвода тепла.

6. Программное обеспечение: Проверьте наличие драйверов для вашей операционной системы и среды разработки.
   При проектировании ответственных систем рекомендуется предусматривать резервные модули GE VMIVME-4150 на складе для быстрого восстановления работоспособности в случае отказа. Также важно регулярно выполнять проверку калибровки выходных каналов в рамках регламентного обслуживания, особенно в применениях с высокими требованиями к точности. Наличие запасного модуля GE VMIVME-4150 позволит минимизировать время простоя дорогостоящего испытательного оборудования.
