Обзор и описание продукта

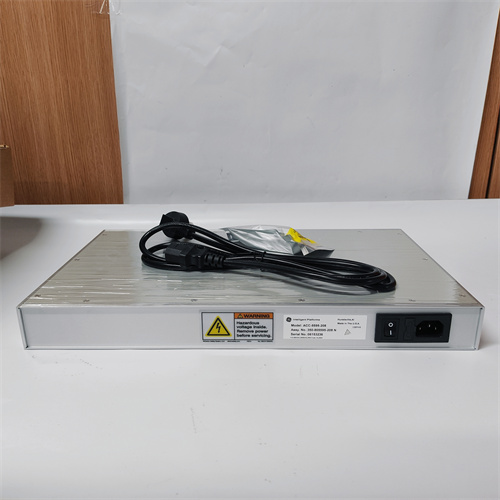

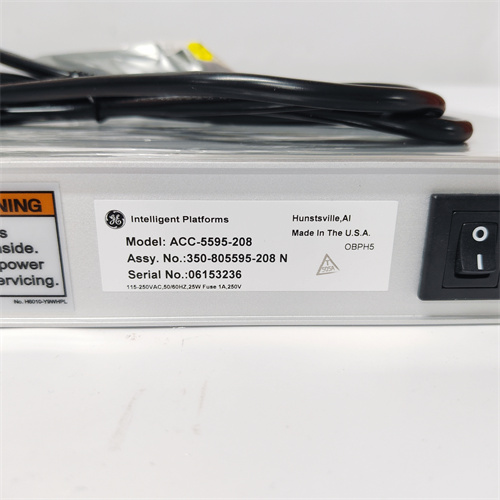

GE ACC-5595-208 представляет собой высокопроизводительный оптоволоконный коммуникационный модуль, разработанный компанией GE Intelligent Platforms (ныне часть Emerson Automation Solutions) для использования в системах управления движением и автоматизации на базе контроллеров серии PACSystems RX7i и RX3i. Данный модуль относится к семейству отражательных меморинных интерфейсов и предназначен для организации высокоскоростной, детерминированной связи между несколькими контроллерами и устройствами в распределенных системах управления. GE ACC-5595-208 обеспечивает синхронизацию и обмен данными в реальном времени через оптоволоконную сеть с кольцевой топологией. Модуль ACC-5595-208 использует технологию Reflective Memory, которая позволяет создать общее адресное пространство памяти для всех узлов сети, что критически важно для приложений, требующих жесткой синхронизации, таких как многокоординатные системы управления движением и распределенный контроль технологических процессов. Благодаря оптоволоконному интерфейсу, GE ACC-5595-208 обеспечивает гальваническую развязку и устойчивость к электромагнитным помехам на больших расстояниях.

Технические параметры

• Тип устройства: Оптоволоконный отражательный меморинный интерфейс (Reflective Memory Interface).

• Совместимость: Контроллеры GE PACSystems RX7i и RX3i (устанавливается в слот VME64 или PCI, в зависимости от исполнения).

• Топология сети: Кольцо (Ring) с поддержкой оптических байпасов для обхода неисправных узлов.

• Скорость передачи данных: Высокоскоростной оптоволоконный канал (обычно до 2.12 Гбит/с), обеспечивающий минимальные задержки при передаче данных.

• Объем памяти: Встроенная отражательная память определенного объема (зависит от версии, обычно 1 Мбайт или более), доступная всем узлам сети.

• Тип оптоволокна: Поддержка многомодового оптоволокна (обычно 62.5/125 мкм или 50/125 мкм) с разъемами типа ST или LC. Модель GE ACC-5595-208 ориентирована на работу с многомодовым волокном.

• Дальность связи: До 300 метров и более в зависимости от типа оптоволокна и используемых приемопередатчиков.

• Диагностика: Светодиодная индикация состояния питания, активности сети и наличия ошибок передачи.

Преимущества и особенности

1. Детерминизм и предсказуемость: Технология Reflective Memory, реализованная в модуле GE ACC-5595-208, гарантирует строго определенное время доставки данных до всех узлов сети, что критически важно для систем реального времени и синхронного управления.

2. Простота программирования: Работа с отражательной памятью значительно проще, чем с традиционными сетевыми протоколами. Данные, записанные одним контроллером в свою память ACC-5595-208, автоматически становятся доступны всем остальным узлам без необходимости написания сложного кода обмена.

3. Высокая скорость и низкие задержки: Аппаратная реализация передачи данных обеспечивает минимальные латентности, недостижимые при использовании стандартных протоколов Ethernet.

4. Помехозащищенность: Оптоволоконная связь, используемая модулем GE ACC-5595-208, полностью исключает влияние электромагнитных помех (EMI/RFI) и проблемы с заземлением, что идеально для промышленных сред с высоким уровнем шума.

5. Масштабируемость: Возможность построения распределенных систем с большим количеством узлов (контроллеров) в едином кольце, где каждый узел оснащен модулем ACC-5595-208.

Применение в различных отраслях

• Металлургия и прокатное производство: Синхронизация работы многоклетьевых прокатных станов, где требуется одновременное управление скоростью и положением множества приводов. Модуль GE ACC-5595-208 обеспечивает жесткую синхронизацию между контроллерами, управляющими каждой клетью.

• Целлюлозно-бумажная промышленность: Управление высокоскоростными бумагоделательными машинами, где требуется координация работы секций прессовой, сушильной и наката.

• Автомобилестроение: Системы синхронного перемещения больших сборочных линий и роботизированных комплексов, где несколько контроллеров управляют различными участками конвейера.

• Испытательные стенды: Распределенные системы сбора данных и управления, где требуется синхронизация тысяч каналов с микросекундной точностью.

• Энергетика: Системы противоаварийной защиты и мониторинга переходных процессов, требующие высокоскоростной синхронизации данных с разных подстанций.

Сравнение с конкурентами

В отличие от стандартных коммуникационных решений, таких как Ethernet с протоколами Modbus TCP или Profinet, GE ACC-5595-208 имеет принципиальные отличия:

• Технология Reflective Memory vs. стандартные протоколы: Обычные сети требуют программной обработки пакетов, что вносит непредсказуемые задержки. GE ACC-5595-208 использует аппаратную запись данных в память всех узлов одновременно, что обеспечивает детерминизм, недостижимый для стандартного Ethernet.

• Синхронизация: В отличие от конкурентных решений на основе Ethernet с PTP (Precision Time Protocol), требующих сложной настройки, модуль ACC-5595-208 предоставляет встроенную синхронизацию данных на аппаратном уровне.

• Экосистема GE: Для контроллеров PACSystems RX7i/RX3i модуль GE ACC-5595-208 является "родным" решением, обеспечивающим наилучшую интеграцию с шиной контроллера (VME64/PCI) по сравнению с использованием сторонних плат отражательной памяти через переходные интерфейсы.

Рекомендации по выбору и меры предосторожности

1. Проверка совместимости с контроллером: Перед приобретением GE ACC-5595-208 убедитесь, что он совместим с вашей моделью контроллера (RX7i или RX3i) и имеет соответствующий форм-фактор (VME64 для RX7i, PCI для RX3i).

2. Тип оптоволокна и разъемов: Уточните, какой тип оптоволокна (многомодовое) и разъемов (ST или LC) поддерживает ваша версия модуля ACC-5595-208, и соответствует ли это вашей существующей кабельной инфраструктуре.

3. Объем отражательной памяти: Оцените необходимый объем данных, которыми будут обмениваться контроллеры, и выберите версию GE ACC-5595-208 с соответствующим объемом встроенной памяти (например, 1 Мбайт, 4 Мбайт).

4. Планирование топологии: При проектировании сети с использованием модулей GE ACC-5595-208 учитывайте необходимость замыкания кольца и возможность установки оптических байпасов для повышения отказоустойчивости.

5. Чистота оптических соединений: Оптоволоконные разъемы требуют особой аккуратности. Перед подключением кабелей к модулю ACC-5595-208 необходимо очистить торцы разъемов специальными салфетками для избежания потерь сигнала и повреждения портов.

6. Приобретение у авторизованных поставщиков: Учитывая специфичность технологии Reflective Memory, рекомендуется приобретать GE ACC-5595-208 у официальных дистрибьюторов Emerson/GE или проверенных компаний, специализирующихся на промышленной автоматизации, с предоставлением технической поддержки.

Модуль GE ACC-5595-208 является ключевым компонентом для создания высокопроизводительных распределенных систем управления, требующих жесткой синхронизации и детерминированного обмена данными в реальном времени.
