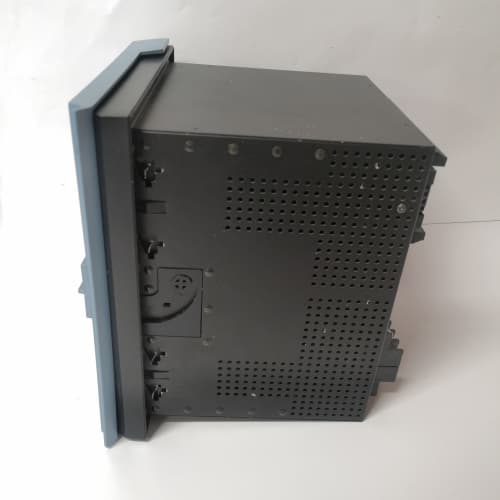

Устройство защиты двигателя GE SR489-P5-LO-A1

Устройство защиты двигателя GE SR489-P5-LO-A1 — это специализированный микропроцессорный терминал (реле) защиты и управления, предназначенный для электродвигателей среднего и высокого напряжения. Данное устройство относится к семейству интеллектуальных электронных устройств (IED) серии SR (Motor Management Relay) и обеспечивает полную комплексную защиту асинхронных и синхронных двигателей.

Продукт Описание

GE SR489-P5-LO-A1 представляет собой многофункциональное реле управления двигателем (Motor Management Relay), разработанное компанией GE Multilin (в настоящее время часть конгломерата промышленных решений). Устройство объединяет в себе функции защиты, измерения, управления и диагностики для ответственных электродвигателей, используемых в различных отраслях промышленности.

Модель SR489-P5-LO-A1 выполнена в стандартном корпусе для монтажа на панель или в шкаф (с возможностью утопленного монтажа) и оснащена интуитивно понятным интерфейсом с жидкокристаллическим дисплеем и клавиатурой. Благодаря модульной архитектуре, реле GE SR489-P5-LO-A1 может быть адаптировано под конкретные требования заказчика путем установки дополнительных плат ввода-вывода и коммуникационных модулей. Обозначение "P5-LO-A1" в маркировке расшифровывает конфигурацию питания, выходных реле и коммуникационных портов устройства.

Продукт Параметры

• Бренд: GE (GE Multilin)

• Модель: SR489-P5-LO-A1

• Тип: Реле управления и защиты двигателя

• Номинальное напряжение питания: 120-250 В DC / 90-240 В AC (определяется кодом P5)

• Диапазон токов: 1A или 5A (настраивается)

• Количество входов/выходов: Зависит от установленных опций (LO — определенная конфигурация I/O)

• Интерфейсы связи: RS485 (Modbus RTU) (определяется кодом A1)

• Функции защиты: Тепловая перегрузка, блокировка ротора, короткое замыкание, потеря фазы, дисбаланс фаз, защита от замыканий на землю и др.

• Стандарты: IEEE, IEC, ANSI

Преимущества и Особенности

Главным преимуществом GE SR489-P5-LO-A1 является его исключительная точность моделирования тепловых процессов в двигателе. В отличие от простых тепловых реле, терминал использует сложные алгоритмы, учитывающие не только ток, но и предысторию нагрузки, время пуска и даже температуру охлаждающей среды, что позволяет максимально использовать перегрузочную способность двигателя без риска его повреждения.

Устройство SR489-P5-LO-A1 обладает мощными диагностическими возможностями, включая регистрацию аварийных событий (осциллографирование токов и напряжений), что помогает инженерам быстро выявлять причины нештатных ситуаций. Также важной особенностью является поддержка "горячей" замены коммуникационных модулей без отключения питания реле, что критически важно для непрерывных производств. Модель SR489-P5-LO-A1 отличается высокой надежностью и устойчивостью к электромагнитным помехам, характерным для ячеек высоковольтных двигателей.

Области применения и примеры внедрения

• Нефтегазовая отрасль: Защита магистральных насосов и компрессоров на нефтеперекачивающих станциях. GE SR489-P5-LO-A1 контролирует режимы работы мощных синхронных двигателей газоперекачивающих агрегатов.

• Металлургия: Управление приводами прокатных станов и эксгаустеров (дымососов). Терминал SR489-P5-LO-A1 защищает двигатели от перегрузок при завалах металла.

• Горнодобывающая промышленность: Защита дробилок и мельниц. Устройство GE SR489-P5-LO-A1 анализирует пусковые токи и отключает двигатель при заклинивании рабочего органа.

• Водоснабжение: Управление мощными насосными агрегатами на водозаборах и очистных сооружениях, где требуется дистанционный мониторинг и управление по Modbus.

Сравнение с аналогами

Основными конкурентами GE SR489-P5-LO-A1 являются устройства защиты двигателей от Siemens (серия SIPROTEC 7SJ, 7SK), ABB (серия REM) и Schneider Electric (Sepam серии 2000, 4000).

В отличие от реле Siemens SIPROTEC 7SJ, которые часто позиционируются как универсальные для линий и двигателей, SR489-P5-LO-A1 является узкоспециализированным именно для двигателей, что обеспечивает более глубокий функционал по управлению пускателями и более точные тепловые модели. По сравнению с серией ABB REM, устройство от GE предлагает более гибкую логику программирования и большее количество настраиваемых кривых отключения.

Однако реле Schneider Sepam могут иметь преимущество в плане интеграции с системами управления зданиями и инфраструктурными объектами. Тем не менее, для тяжелых условий непрерывных производств (нефть, газ, металлургия) GE SR489-P5-LO-A1 исторически является одним из наиболее популярных и надежных решений.

Рекомендации по выбору и меры предосторожности

При выборе GE SR489-P5-LO-A1 критически важно правильно расшифровать код заказа. Модель с кодом SR489-P5-LO-A1 имеет конкретную конфигурацию питания (P5), набор входов/выходов (LO) и коммуникационный протокол (A1). Убедитесь, что эта конфигурация точно соответствует вашему проекту, особенно в части напряжения питания и требуемых интерфейсов связи.

Меры предосторожности:

• Монтаж и подключение SR489-P5-LO-A1 должны выполняться только квалифицированным персоналом, имеющим допуск к работе с высоковольтным оборудованием и знающим схемы релейной защиты.

• Перед подачей питания проверьте правильность подключения цепей напряжения и тока, а также соответствие номинала источника питания требованиям модуля SR489-P5-LO-A1.

• Обязательно заземлите корпус реле через предназначенную для этого клемму для обеспечения помехозащищенности и безопасности.

• При программировании уставок защиты внимательно изучите паспорт двигателя и режимы его работы. Неправильно заданная тепловая характеристика может привести либо к ложным срабатываниям, либо к пропуску аварийного режима.

• Используйте только оригинальное программное обеспечение GE (Enervista) для настройки и считывания осциллограмм с GE SR489-P5-LO-A1.
