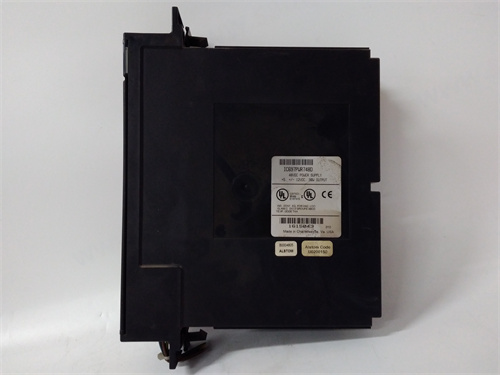

Обзор продукта

GE IC697PWR724 представляет собой высоконадежный модуль питания, разработанный для программируемых логических контроллеров серии 90-70 от GE Fanuc (в настоящее время часть Emerson Automation). Данный модуль является ключевым компонентом системы, обеспечивающим стабилизированным питанием центральный процессор (CPU), модули ввода-вывода и коммуникационные модули, установленные в шасси IC697. IC697PWR724 от GE относится к семейству источников питания для PLC 90-70 и предназначен для работы с универсальным входным напряжением, что позволяет использовать его в различных странах без изменения конфигурации.

Архитектура GE IC697PWR724 построена по принципу импульсного источника питания с высокой эффективностью и встроенными защитами от перегрузки, короткого замыкания и перенапряжения. Модуль обеспечивает стабильные выходные напряжения, необходимые для надежной работы всех компонентов контроллера в условиях промышленной эксплуатации. Благодаря возможности установки резервного модуля питания (в конфигурации с горячим резервированием), IC697PWR724 позволяет создавать отказоустойчивые системы управления для критически важных применений. Простота установки (модуль вставляется в специальный слот шасси) и наличие светодиодной индикации состояния делают его удобным в эксплуатации и обслуживании.

Технические характеристики (Параметры)

• Тип модуля: Модуль питания для PLC серии 90-70

• Совместимость: Только для шасси IC697 (серия 90-70)

• Входное напряжение (универсальное):

• 85-264 В AC (переменный ток), 47-63 Гц

• 100-300 В DC (постоянный ток)

• Входной ток: 2.0 А при 120 В AC, 1.0 А при 240 В AC

• Выходные напряжения и токи:

• +5 В DC: 30 А (максимум)

• +12 В DC: 2 А (максимум)

• -12 В DC: 1 А (максимум)

• +24 В DC: 2.5 А (для внешних цепей, например, питания датчиков)

• Суммарная выходная мощность: 150 Вт (типичная)

• Количество фаз: Однофазное исполнение

• Защиты:

• От перегрузки по току (с автоматическим восстановлением)

• От короткого замыкания (hiccup mode)

• От перенапряжения на выходах (OVP - Over Voltage Protection)

• От пониженного напряжения (UVP)

• Индикация: Светодиодная индикация наличия входного питания (PWR), готовности выходных напряжений (OK), индикация отказа (FAIL)

• Диагностика: Встроенная схема самодиагностики с выдачей сигнала "Power Supply OK" на системную шину для мониторинга состояния через CPU

• Охлаждение: Встроенный вентилятор с регулируемой скоростью (для отвода тепла при больших нагрузках)

• Гальваническая развязка: 1500 В AC (вход/выход)

• Коэффициент полезного действия (КПД): > 80% при полной нагрузке

• Время удержания (Hold-up time): > 20 мс при полной нагрузке

• Степень защиты корпуса: IP20 (защита от прикосновения)

• Рабочая температура: От 0°C до +60°C

• Температура хранения: От -40°C до +85°C

• Относительная влажность: 5-95% без конденсации

• Виброустойчивость: Соответствует IEC 68-2-6

• Габаритные размеры: 310 мм x 100 мм x 120 мм (В x Ш x Г)

• Вес: 1.8 кг (приблизительно)

• Соответствие стандартам: CE, UL, CSA

Преимущества и особенности

Главное преимущество GE IC697PWR724 заключается в его универсальности и высокой выходной мощности (150 Вт), достаточной для питания самых нагруженных конфигураций PLC 90-70 с большим количеством модулей ввода-вывода. Благодаря возможности работы как от переменного, так и от постоянного тока в широком диапазоне напряжений, модуль может использоваться в любых условиях: от стандартных промышленных сетей 220 В AC до систем с питанием от аккумуляторных батарей 110 В DC (например, на электростанциях и подстанциях).

IC697PWR724 от GE поддерживает режим резервирования питания. В шасси IC697 можно установить два модуля питания (основной и резервный), которые работают в режиме "горячего резерва". При отказе основного модуля резервный автоматически и мгновенно берет на себя всю нагрузку без прерывания работы контроллера. Это критически важно для непрерывных производств, где недопустимы простои системы управления.

Уникальной особенностью модуля GE IC697PWR724 является наличие дополнительного выхода +24 В DC мощностью до 2.5 А, предназначенного для питания внешних устройств: датчиков, реле, исполнительных механизмов. Это позволяет экономить на отдельных блоках питания и упрощает компоновку шкафа управления, так как питание полевого оборудования может быть организовано непосредственно от модуля питания контроллера.

Модуль оснащен встроенным вентилятором охлаждения с регулируемой скоростью вращения в зависимости от температуры и нагрузки. Это обеспечивает эффективное охлаждение при высоких нагрузках и снижает уровень шума и износ вентилятора при работе в облегченных режимах. Замена вентилятора может производиться без демонтажа всего модуля питания.

Встроенная диагностика модуля IC697PWR724 непрерывно контролирует все выходные напряжения и токи, температуру внутри модуля и скорость вращения вентилятора. Информация о состоянии питания передается через внутреннюю шину на центральный процессор (CPU), где может быть использована для формирования сигналов тревоги и регистрации событий в системе управления. Светодиодная индикация на передней панели позволяет оперативно оценить состояние модуля без подключения к программатору.

Конструкция модуля обеспечивает легкую установку и замену: он вставляется в специальный слот шасси IC697 и фиксируется винтами для надежного контакта с задней панелью. Все соединения с внешним питанием выполняются через клеммный блок на передней панели, что упрощает монтаж и обслуживание.

Области применения и примеры использования

GE IC697PWR724 применяется во всех системах управления на базе контроллеров GE Fanuc серии 90-70, которые широко используются в различных отраслях промышленности:

• Металлургия: Питание систем управления прокатными станами, доменными печами, установками непрерывной разливки стали. Мощные процессоры 90-70 и большое количество модулей ввода-вывода требуют надежного и стабильного питания, которое обеспечивает модуль IC697PWR724.

• Энергетика: Электроснабжение систем автоматизации турбин, котлов, вспомогательного оборудования на тепловых электростанциях. Возможность питания от постоянного тока (110-125 В DC) позволяет использовать модуль GE IC697PWR724 в системах с аккумуляторными батареями (на подстанциях, в аварийных системах).

• Нефтегазовая промышленность: Питание систем управления газоперекачивающими агрегатами, установками подготовки нефти и газа, насосными станциями. Надежность питания критически важна для непрерывности производства.

• Целлюлозно-бумажная промышленность: Электроснабжение систем управления бумагоделательными машинами, где требуется высокая надежность и отказоустойчивость.

• Водоснабжение и канализация: Питание систем автоматизации насосных станций, очистных сооружений, где используются контроллеры GE 90-70.

• Автомобильная промышленность: Питание систем управления сборочными линиями, окрасочными камерами, испытательными стендами.

• Пример: На Череповецком металлургическом комбинате (Северсталь) в системе управления станом 2000 горячей прокатки используются контроллеры GE 90-70 с модулями питания IC697PWR724 от GE. Резервированная конфигурация питания (два модуля в режиме горячего резерва) обеспечивает бесперебойную работу системы управления даже при выходе из строя одного из модулей. Благодаря высокой выходной мощности (150 Вт), один модуль способен питать все компоненты системы, включая многочисленные модули ввода-вывода, расположенные в удаленных шасси, подключенных по Genius Bus.

Сравнение с конкурентами

В рамках семейства GE 90-70 основным аналогом IC697PWR724 является модуль питания IC697PWR721 (с меньшей выходной мощностью). IC697PWR724 от GE предлагает более высокую мощность (150 Вт против 100 Вт), что позволяет питать более нагруженные конфигурации и подключать больше внешних устройств к выходу +24 В DC. Также IC697PWR724 имеет улучшенные характеристики по времени удержания и более широкий диапазон рабочих температур.

По сравнению с модулями питания для контроллеров других производителей (например, Siemens SITOP для S7-400, Allen-Bradley 1756-PA72 для ControlLogix), модуль GE IC697PWR724 выгодно отличается полной интеграцией в экосистему 90-70: он устанавливается непосредственно в шасси контроллера, не занимает места в шкафу, не требует дополнительного монтажа и обеспечивает диагностику состояния питания через внутреннюю шину контроллера, что недоступно для внешних блоков питания.

В отличие от универсальных промышленных блоков питания (например, PULS, Mean Well), которые могут использоваться для питания контроллеров, но требуют отдельного монтажа на DIN-рейку и дополнительной проводки, модуль IC697PWR724 является штатным компонентом системы GE 90-70, гарантирующим полную совместимость, соответствие стандартам качества GE и длительный срок службы в промышленных условиях.

Рекомендации по выбору и меры предосторожности

При выборе GE IC697PWR724 убедитесь, что данный модуль совместим с используемым шасси IC697 и центральным процессором (CPU). Все шасси серии 90-70 имеют специальный слот для модуля питания (обычно крайний левый), и IC697PWR724 подходит для всех типов шасси.

Для ответственных применений, где недопустимы остановы из-за отказа питания, настоятельно рекомендуется использовать резервированную конфигурацию с двумя модулями IC697PWR724 от GE, установленными в соседние слоты питания шасси. При этом входное питание каждого модуля должно подключаться от независимых источников (разные автоматы защиты, разные UPS) для обеспечения максимальной отказоустойчивости.

При монтаже модуля соблюдайте правила электробезопасности: подключайте питание только при отключенном напряжении. Сечение подключаемых проводов должно соответствовать потребляемому току (не менее 1.5 мм² для AC, 2.5 мм² для DC). Надежно затягивайте винты клеммного соединителя для исключения нагрева и искрения.

Обеспечьте достаточное пространство вокруг модуля для циркуляции воздуха и охлаждения. Встроенный вентилятор IC697PWR724 засасывает воздух через переднюю панель и выбрасывает через заднюю и боковые стенки - не устанавливайте модуль вплотную к другим устройствам, перекрывающим вентиляционные отверстия.

Периодически (не реже одного раза в 6 месяцев) проверяйте работу вентилятора - при его остановке модуль может перегреться и выйти из строя, особенно при работе на полную мощность. При появлении посторонних шумов или снижении воздушного потока замените вентилятор (это можно сделать без замены всего модуля).

Контролируйте светодиодную индикацию на передней панели. Зеленый светодиод PWR должен гореть постоянно при наличии входного питания. Зеленый светодиод OK должен гореть при наличии всех выходных напряжений в норме. Загорание красного светодиода FAIL или погасание OK сигнализирует о неисправности - такой модуль требует немедленной замены.

При длительном хранении модуля (более года) перед установкой рекомендуется произвести тренировку (формовку) электролитических конденсаторов путем подключения модуля к сети на 2-3 часа без нагрузки. Это предотвратит их выход из строя при первом включении после длительного хранения.

Учитывайте суммарное потребление тока по всем выходным напряжениям (+5 В, +12 В, -12 В, +24 В). Суммарная мощность не должна превышать 150 Вт. Наибольшая нагрузка обычно приходится на шину +5 В (питание процессора и модулей ввода-вывода) - убедитесь, что потребление по +5 В не превышает 30 А.
