Обзор продукта

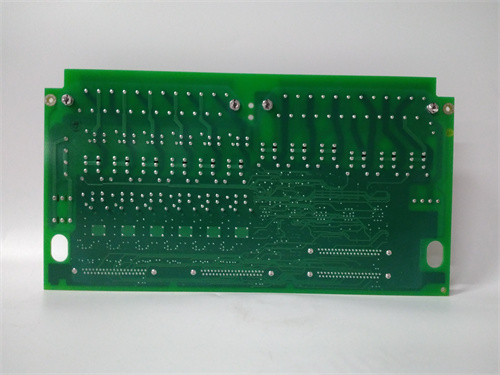

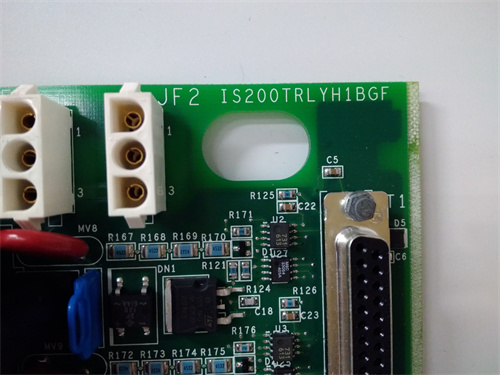

GE IS200TRLYH1BGF представляет собой модуль релейного вывода (Relay Output Board), разработанный для использования в системах управления газовыми и паровыми турбинами Mark VIe от General Electric (в настоящее время часть бизнеса GE Vernova). Данный модуль является ключевым компонентом систем защиты и управления турбинным оборудованием, обеспечивая надежную коммутацию цепей сигнализации, блокировок и аварийного останова. IS200TRLYH1BGF от GE относится к семейству модулей ввода-вывода для платформы Mark VIe и предназначен для установки в специализированные шасси (VME-крейты) систем управления турбинами.

Архитектура GE IS200TRLYH1BGF включает несколько независимых релейных каналов с перекидными контактами (SPDT), обеспечивающих коммутацию как сигнальных цепей низкого напряжения, так и цепей управления с напряжением до 250 В AC/DC. Модуль имеет встроенную гальваническую развязку между релейными выходами и внутренней логикой системы, что защищает управляющий контроллер от помех и перенапряжений, возникающих в коммутируемых цепях. Благодаря высокой надежности и жестким требованиям к компонентам (военное или промышленное исполнение), модуль IS200TRLYH1BGF обеспечивает бесперебойную работу в условиях высоких температур, вибраций и электромагнитных помех, характерных для турбинных установок.

Модуль полностью совместим с программным обеспечением GE ToolboxST, поддерживает диагностику состояния реле и обмена данными по внутренней шине VME. Компактный размер и стандартизированное исполнение позволяют легко интегрировать его в существующие системы Mark VI/VME. Простота замены и наличие светодиодной индикации состояния делают его удобным в эксплуатации и обслуживании.

Технические характеристики (Параметры)

• Тип модуля: Модуль релейного вывода (Relay Output Board)

• Совместимость: Системы управления турбинами GE Mark VI, Mark VIe (платформа VME)

• Производитель: GE (General Electric) - в настоящее время GE Vernova

• Установка: Шасси (крейты) VME систем Mark VI/VME

• Количество каналов: 8 независимых релейных выходов (типовое значение - уточняется по документации)

• Тип контактов: Перекидные SPDT (один нормально замкнутый, один нормально разомкнутый)

• Коммутируемое напряжение/ток:

• Максимальное напряжение: 250 В AC / 30 В DC

• Максимальный ток: 5 А (при активной нагрузке)

• Минимальная коммутируемая нагрузка: 10 мА при 5 В DC

• Материал контактов: Сплав серебра с золотым покрытием (для надежной коммутации слаботочных цепей)

• Гальваническая развязка: 1500 В AC (между цепями реле и внутренней логикой VME)

• Индикация: Светодиодная индикация состояния каждого реле (активировано/деактивировано)

• Диагностика:

• Диагностика через систему Mark VI (ToolboxST)

• Контроль целостности катушек реле

• Мониторинг состояния связи по VME-шине

• Напряжение питания: +5 В DC и +24 В DC (от шасси VME через заднюю панель)

• Потребляемая мощность: 5 Вт (типичная)

• Интерфейс связи: VME-шина (стандарт IEEE 1014)

• Степень защиты корпуса: IP00 (для монтажа в шкафу/крейте)

• Рабочая температура: От -30°C до +65°C (промышленное исполнение)

• Температура хранения: От -40°C до +85°C

• Относительная влажность: 5-95% без конденсации

• Виброустойчивость: Соответствует требованиям для турбинного оборудования (высокая вибронагрузка)

• Габаритные размеры: Стандартный 6U VME (233 мм x 160 мм)

• Вес: 0.8 кг (приблизительно)

• Соответствие стандартам: CE, UL, CSA, требования GE для турбинных систем

Преимущества и особенности

Главное преимущество GE IS200TRLYH1BGF заключается в его высокой надежности и соответствии жестким требованиям к компонентам систем управления турбинами. Модуль разработан специально для применения в условиях высоких вибраций, температурных перепадов и электромагнитных помех, характерных для газовых и паровых турбин. Компоненты проходят дополнительный отбор (военный или промышленный приемка), что гарантирует длительный срок службы и минимальную вероятность отказов.

IS200TRLYH1BGF от GE поддерживает прямой интерфейс с VME-шиной систем Mark VI/VME, что обеспечивает высокую скорость обмена данными с контроллером турбины и детерминированное время реакции. Это критически важно для цепей защиты и аварийного останова, где задержки недопустимы. Модуль имеет встроенную диагностику, доступную через программное обеспечение ToolboxST, что позволяет контролировать состояние каждого реле и своевременно выявлять неисправности.

Уникальной особенностью модуля GE IS200TRLYH1BGF является использование контактов из сплава серебра с золотым покрытием, что обеспечивает надежную коммутацию как силовых цепей (до 5 А), так и слаботочных сигналов (от 10 мА) без риска отказа из-за окисления контактов. Это особенно важно для цепей сигнализации и блокировок, где токи могут быть очень малыми.

Модуль IS200TRLYH1BGF имеет гальваническую развязку 1500 В AC между релейными выходами и внутренней логикой VME, что защищает контроллер турбины от помех и перенапряжений, возникающих при коммутации индуктивных нагрузок (катушки контакторов, соленоиды, клапаны) или при попадании высокого напряжения из внешних цепей.

Каждое реле имеет индивидуальную светодиодную индикацию на передней панели, позволяющую оператору или обслуживающему персоналу визуально контролировать состояние выходов непосредственно на модуле, без подключения к программатору. Это значительно упрощает пусконаладку и поиск неисправностей.

Модуль поддерживает работу в резервированных конфигурациях систем Mark VI (например, TMR - Triple Modular Redundant), где несколько модулей работают параллельно по схеме голосования для обеспечения отказоустойчивости. В таких конфигурациях выходные сигналы с нескольких модулей сравниваются, и только совпадающие сигналы передаются на исполнительные механизмы.

Области применения и примеры использования

GE IS200TRLYH1BGF применяется исключительно в системах управления турбинами GE Mark VI/Mark VIe:

• Газовые турбины: Управление цепями пуска и останова газовых турбин (например, GE Frame 6, 7, 9). Коммутация цепей подачи топлива, управления входным направляющим аппаратом (IGV), включения маслонасосов, управления клапанами-отсекателями.

• Паровые турбины: Управление стопорными и регулирующими клапанами паровых турбин, включение маслонасосов смазки и регулирования, управление системами уплотнений вала.

• Компрессорные установки: Управление запорной и регулирующей арматурой газоперекачивающих агрегатов (ГПА), включение вспомогательных систем (масло, охлаждение).

• Генераторы: Управление цепями возбуждения, включение автоматов гашения поля, управление системой охлаждения генератора.

• Системы безопасности турбин: Коммутация цепей аварийного останова по сигналам от системы защиты (overspeed, excessive vibration, high temperature). Сигнализация о срабатывании защит.

• Пример: На газотурбинной электростанции (ГТЭС) в составе компрессорной станции "Портовая" (стартовая точка "Северного потока") модули IS200TRLYH1BGF от GE используются в системах управления газоперекачивающих агрегатов на базе турбин GE Frame 5. Модули обеспечивают надежное управление всей запорно-регулирующей арматурой, подачей топливного газа, системами маслоснабжения и охлаждения. Благодаря высокой надежности и отказоустойчивости TMR-архитектуры (Triple Modular Redundant) систем Mark VI, обеспечивается непрерывная работа газопровода с минимальными рисками внеплановых остановов.

Сравнение с конкурентами

В рамках семейства GE Mark VI основными аналогами IS200TRLYH1BGF являются другие модули релейного вывода серии IS200, которые могут отличаться количеством каналов или типом реле (например, IS200TRLYH1B - более старая версия, IS200TRLYH1BGE - вариант с другим покрытием). IS200TRLYH1BGF от GE представляет собой одну из последних модификаций с улучшенными характеристиками и компонентами повышенной надежности.

По сравнению с модулями релейного вывода от других производителей турбинных систем управления (например, Siemens SPPA-T3000, Woodward, CCC), модули GE Mark VI, включая IS200TRLYH1BGF, отличаются полной интеграцией с экосистемой GE и поддержкой фирменных протоколов и инструментов диагностики (ToolboxST). Они оптимизированы для работы в специфических условиях турбинных установок и имеют многолетнюю историю успешной эксплуатации.

В отличие от универсальных релейных модулей промышленных ПЛК (например, Siemens S7-400, ABB AC 800M), модуль IS200TRLYH1BGF разработан с учетом требований к системам защиты турбин (высокая надежность, отказоустойчивость, детерминированное время реакции, соответствие стандартам безопасности для турбинного оборудования). Он является специализированным компонентом, а не универсальным.

Рекомендации по выбору и меры предосторожности

При выборе GE IS200TRLYH1BGF убедитесь, что модуль совместим с используемой версией системы Mark VI/Mark VIe и с типом шасси (VME-крейта). Проверьте код заказа - IS200TRLYH1BGF должен точно соответствовать требуемой модификации. При необходимости обратитесь к документации GE или к специалистам сервисной службы.

При конфигурировании IS200TRLYH1BGF от GE в среде ToolboxST правильно назначьте каждый релейный выход на соответствующий сигнал в логике управления турбиной. Убедитесь, что используемые контакты (нормально замкнутые или нормально разомкнутые) соответствуют требуемой логике безопасности (обычно для цепей останова используются нормально замкнутые контакты для обеспечения отказоустойчивости - "fail-safe").

Для критических цепей безопасности (overspeed trip, emergency stop) настоятельно рекомендуется использовать резервирование (несколько модулей IS200TRLYH1BGF в конфигурации TMR) и настраивать логику голосования (например, 2 из 3) для исключения ложных срабатываний и обеспечения отказоустойчивости.

При монтаже модуля соблюдайте правила защиты от статического электричества (используйте заземляющий браслет, антистатический коврик). Устанавливайте модуль только в обесточенный крейт. Убедитесь, что модуль правильно вставлен в направляющие и надежно зафиксирован - это обеспечивает надежный контакт с VME-шиной.

Подключение внешних цепей к модулю IS200TRLYH1BGF выполняется через соответствующие клеммные блоки (Terminal Boards) системы Mark VI (например, IS200TBAIH1C). Строго соблюдайте схему подключения, указанную в документации GE. Соблюдайте полярность для цепей постоянного тока, если это требуется.

Для коммутации индуктивных нагрузок (катушки контакторов, соленоиды, клапаны) обязательно используйте защитные компоненты: для переменного тока - RC-цепочки (снабберы), для постоянного тока - диоды, подключенные параллельно нагрузке (в обратной полярности). Это защитит контакты реле модуля IS200TRLYH1BGF от GE от эрозии при коммутации и значительно продлит срок их службы.

Сечение подключаемых проводов должно соответствовать максимальному току нагрузки (не менее 1 мм² для токов до 5 А). Используйте провода с температурой изоляции, соответствующей условиям эксплуатации (высокие температуры в турбинном отсеке).

Периодически (в соответствии с регламентом обслуживания турбины) проверяйте работоспособность релейных выходов IS200TRLYH1BGF в составе системы. Используйте диагностические функции ToolboxST для контроля состояния реле и своевременного выявления неисправностей. При появлении предупреждений о неисправности реле (обрыв катушки, залипание контактов) примите меры по замене модуля.

Для ответственных применений рекомендуется иметь резервный модуль IS200TRLYH1BGF на складе, так как выход из строя модуля релейного вывода может привести к потере управления или защиты турбины. Замена модуля (при наличии горячего резервирования) может производиться без останова турбины, но требует строгого соблюдения процедур безопасности.

Все работы по монтажу, конфигурированию, обслуживанию и замене модуля должны выполняться квалифицированным персоналом, сертифицированным GE и имеющим опыт работы с системами управления турбинами Mark VI/Mark VIe, а также соответствующие допуски по электробезопасности и знание правил безопасности при работе с турбинным оборудованием.
