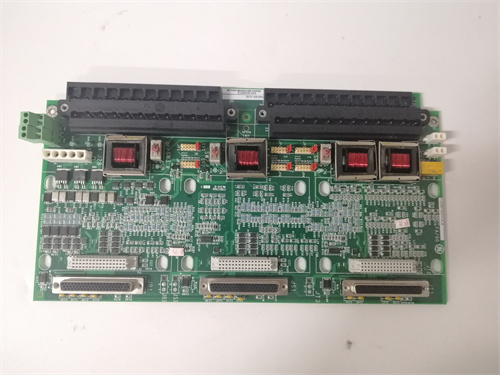

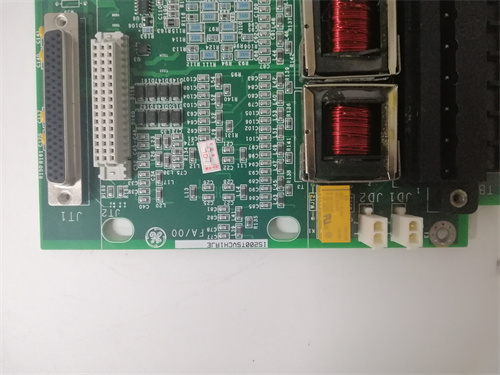

Обзор модуля GE IS200TSVCH1A

Модуль GE IS200TSVCH1A представляет собой компонент системы управления, выпускаемый компанией General Electric (GE) для использования в промышленных турбинных установках и других высокотехнологичных применениях. Данный модуль относится к линейке оборудования Mark VI, разработанной GE для управления газовыми и паровыми турбинами, компрессорами и генераторами. Модель GE IS200TSVCH1A идентифицируется как плата управления сервоприводом (Servo Control Card) или модуль управления клапанами, предназначенный для точного управления исполнительными механизмами, такими как сервоклапаны топливных систем турбин. Это высокоточное устройство обеспечивает критически важное регулирование потоков топлива и других рабочих сред в турбинных установках. Более подробно с техническими характеристиками и вариантами исполнения модуля GE IS200TSVCH1A можно ознакомиться по ссылке.

Технические характеристики

Плата управления сервоприводом GE IS200TSVCH1A обладает следующими ключевыми техническими параметрами:

• Тип устройства: Плата управления сервоприводом/сервоклапаном для систем Mark VI.

• Назначение: Точное управление сервоклапанами топливных систем, регулирующих подачу топлива в камеры сгорания газовых турбин, а также другими исполнительными механизмами, требующими прецизионного позиционирования.

• Количество каналов: Многоканальная архитектура (обычно 2 или 4 канала) для управления несколькими сервоклапанами или резервированного управления одним критически важным клапаном.

• Выходные сигналы:

• Аналоговые выходы ±10 В DC или 4-20 мА для управления сервоклапанами.

• ШИМ-сигналы (PWM) для управления быстродействующими клапанами.

• Обратная связь: Входы для приема сигналов от датчиков положения (LVDT - Linear Variable Differential Transformer) для замкнутого контура управления положением сервоклапана.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния каналов, наличия питания и диагностики.

• Гальваническая развязка: Наличие оптической или трансформаторной развязки для защиты управляющей электроники от помех со стороны силовых цепей.

• Питание: Требует стабилизированного питания от внутренней шины шасси Mark VI (обычно +5 В DC, +15 В DC, -15 В DC).

• Монтаж: Устанавливается в стандартное шасси систем GE Mark VI.

Преимущества и особенности

Использование платы управления сервоприводом GE IS200TSVCH1A в системах управления турбинами дает ряд критических преимуществ:

• Прецизионное управление: Модуль обеспечивает высокоточное управление положением сервоклапанов благодаря использованию замкнутого контура с обратной связью от датчиков LVDT. Это критически важно для точного дозирования топлива и, соответственно, эффективной и безопасной работы турбины. GE IS200TSVCH1A гарантирует, что каждый клапан занимает именно то положение, которое требуется для текущего режима работы.

• Резервирование: В системах Mark VI часто применяется резервирование критически важных компонентов. Модуль GE IS200TSVCH1A может использоваться в резервированных конфигурациях (например, TMR - Triple Modular Redundancy), где несколько плат управляют одним клапаном, "голосуя" по выходному сигналу для обеспечения максимальной надежности. Подробности о резервировании с использованием GE IS200TSVCH1A доступны по ссылке.

• Интеграция с системой Mark VI: Модуль GE IS200TSVCH1A полностью интегрирован с контроллерами и коммуникационными модулями Mark VI, включая ранее рассмотренные GE IS215UCVEH2AF и GE IS210BPPCH1AEC, обеспечивая единую среду управления и диагностики.

• Быстродействие: Высокая скорость обработки сигналов и малые задержки позволяют модулю GE IS200TSVCH1A быстро реагировать на изменения режимов работы турбины, обеспечивая стабильность и безопасность.

• Диагностика: Встроенные функции самодиагностики и светодиодная индикация позволяют оперативно выявлять проблемы с каналами управления сервоклапанами.

Области применения и примеры использования

Модуль GE IS200TSVCH1A применяется исключительно в системах управления вращающимся оборудованием, требующим прецизионного регулирования:

1. Газовые турбины GE: Управление топливными сервоклапанами газовых турбин GE серий Frame 5, 6, 7, 9. Модуль GE IS200TSVCH1A регулирует подачу газа или жидкого топлива в камеры сгорания в зависимости от требуемой мощности и режима работы.

2. Паровые турбины: Управление сервоклапанами регулирующих клапанов паровых турбин, контролирующих подачу пара на лопатки ротора.

3. Компрессорные станции: Управление сервоклапанами антипомпажной защиты и регулирования производительности центробежных компрессоров с газотурбинным приводом. Примеры применения GE IS200TSVCH1A на компрессорных станциях можно найти по ссылке.

4. Генераторы: Управление системами охлаждения и другими вспомогательными механизмами, требующими точного позиционирования.

Сравнение с аналогами

Сравним плату управления сервоприводом GE IS200TSVCH1A с аналогичными решениями других производителей:

• С Woodward (например, контроллеры серии MicroNet): Woodward является ведущим производителем систем управления для турбинного оборудования. GE IS200TSVCH1A является "родным" решением для турбин GE, обеспечивая наилучшую интеграцию с системой Mark VI и поддержку заводских алгоритмов управления. Woodward часто выступает как независимый поставщик для турбин других производителей (Siemens, Solar, etc.).

• С Siemens (модули для систем T3000): Siemens использует собственные модули управления сервоприводами в системах T3000. Выбор между GE и Siemens обычно диктуется типом установленного на объекте основного оборудования: для парка турбин GE предпочтительнее использование GE IS200TSVCH1A.

• С ABB (модули для систем управления турбинами): ABB также предлагает решения для управления турбинами, но они менее распространены на турбинах GE по сравнению с GE IS200TSVCH1A.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации платы управления сервоприводом GE IS200TSVCH1A следует учитывать следующие моменты:

• Совместимость с версией системы Mark VI: Убедитесь, что модуль GE IS200TSVCH1A совместим с версией вашей системы Mark VI и используемым контроллером (например, GE IS215UCVEH2AF). Информация о совместимости доступна по ссылке.

• Конфигурация резервирования: Определите требуемый уровень отказоустойчивости (Simplex, Dual, TMR). Для критически важных применений, таких как управление топливом, обычно требуется TMR-конфигурация с тремя модулями GE IS200TSVCH1A.

• Настройка параметров PID-регулятора: Для обеспечения точного управления положением сервоклапана необходимо правильно настроить параметры PID-регулятора в конфигурации модуля GE IS200TSVCH1A в среде ToolboxST.

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль GE IS200TSVCH1A, обратите особое внимание на состояние разъемов и отсутствие следов перегрева или повреждений компонентов, так как платы управления сервоприводами работают с аналоговыми сигналами и чувствительны к качеству компонентов. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему.
