Описание продукта

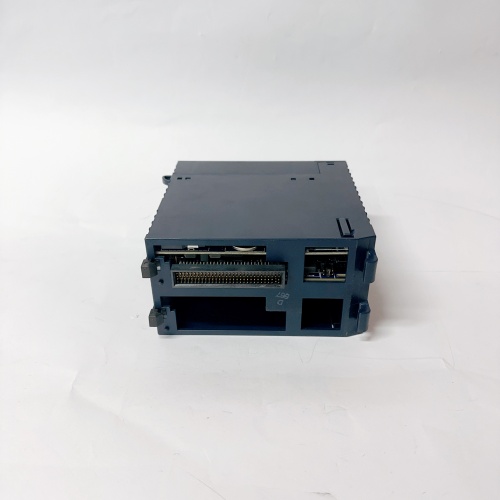

Процессорный модуль GE IC695CPE330 (CPE330) является флагманским представителем семейства PACSystems RX3i от GE Intelligent Platforms (ныне Emerson). Он предназначен для выполнения сложных алгоритмов управления, включая логическое управление, регулирование, движение и обработку данных в единой среде программирования. Модель GE IC695CPE330 оснащена высокоскоростным процессором и большим объемом памяти, что позволяет эффективно обрабатывать программы большой размерности и быстро реагировать на события в реальном времени. GE IC695CPE330 поддерживает широкий спектр коммуникационных протоколов, включая Gigabit Ethernet, что обеспечивает его легкую интеграцию в современные промышленные сети. Архитектура GE IC695CPE330 построена на базе открытых стандартов, что гарантирует совместимость с различными устройствами ввода/вывода и сторонним оборудованием. Высокая надежность и отказоустойчивость GE IC695CPE330 подтверждены многолетним опытом эксплуатации в самых разных отраслях промышленности.

Технические характеристики

• Тип устройства: Центральный процессорный модуль PACSystems RX3i.

• Процессор: Высокопроизводительный (частота от 1 ГГц).

• Память:

• Пользовательская память (для программ и данных): до 10 МБ (типовое значение).

• Загрузочная память (Flash): до 64 МБ.

• Оперативная память (RAM): до 64 МБ.

• Встроенные порты:

• Ethernet: 2 порта Gigabit Ethernet (10/100/1000 Мбит/с) для коммуникаций по протоколам SRTP, Modbus TCP, Ethernet Global Data (EGD).

• Последовательный порт: RS-232 (для программирования и подключения устройств).

• Поддержка протоколов: SRTP (Service Request Transport Protocol), Modbus TCP (клиент/сервер), Ethernet Global Data (EGD), OPC UA (опционально), PROFINET (опционально).

• Скорость выполнения логических операций: Менее 0.072 мкс на булеву операцию.

• Ёмкость ввода/вывода: Поддержка большого количества локальных и удаленных модулей ввода/вывода (до 512 слов ввода и 512 слов вывода на сканере ввода/вывода).

• Часы реального времени: С резервным питанием.

• Диагностика: Расширенная самодиагностика, светодиодная индикация состояния (RUN, STOP, ERROR, LAN).

• Питание: От шины питания (требуется отдельный блок питания серии IC695PSD или IC695PSA).

• Монтаж: Установка в монтажную стойку (backplane) RX3i.

Преимущества и особенности

• Высокая производительность: Процессор GE IC695CPE330 обеспечивает быстрое выполнение сложных программ, что критически важно для высокоскоростных применений (упаковка, сортировка, управление движением). Большой объем памяти позволяет хранить программы с тысячами сетей и большими массивами данных для статистики и архивации.

• Встроенная Gigabit Ethernet: Наличие двух портов Gigabit Ethernet на борту GE IC695CPE330 открывает широкие возможности для сетевого взаимодействия. Это позволяет организовать кольцевые топологии, разделить сети управления и контроля, а также обеспечить высокоскоростной обмен данными с системами SCADA и MES. Использование встроенного Ethernet исключает необходимость в дополнительных коммуникационных модулях.

• Единая среда программирования (PAC Machine Edition): Все модули PACSystems, включая GE IC695CPE330, программируются в единой среде Machine Edition (PME). Это позволяет использовать одни и те же инструменты для логического управления, движения, регулирования и визуализации, что упрощает разработку и обучение персонала. Поддерживаются все пять языков МЭК 61131-3 (LD, FBD, ST, IL, SFC).

• Поддержка открытых протоколов: Модель GE IC695CPE330 поддерживает широкий спектр открытых промышленных протоколов, включая Modbus TCP, OPC UA и PROFINET. Это обеспечивает легкую интеграцию с оборудованием других производителей (частотные преобразователи, панели оператора, весоизмерители) и SCADA-системами.

• Масштабируемость: Платформа PACSystems RX3i, сердцем которой является GE IC695CPE330, обладает отличной масштабируемостью. Можно начинать с небольшой локальной системы и по мере необходимости расширять ее, добавляя стойки с модулями ввода/вывода по Ethernet или последовательным линиям связи.

• Надежность и долговечность: Процессорный модуль спроектирован для работы в тяжелых промышленных условиях с расширенным температурным диапазоном и устойчивостью к вибрациям и электромагнитным помехам.

Области применения и примеры

• Машиностроение: Управление сложными станками, роботизированными ячейками, сборочными автоматами. Применение GE IC695CPE330 здесь обеспечивает высокую скорость реакции и точность позиционирования.

• Упаковочная промышленность: Централизованное управление высокоскоростными упаковочными линиями, этикетировочными машинами и паллетайзерами с синхронизацией нескольких осей по Ethernet.

• Пищевая промышленность: Автоматизация технологических процессов (дозирование, смешивание, термообработка) с возможностью сбора и архивации данных для прослеживаемости продукции.

• Водоснабжение и водоотведение: Управление насосными станциями, фильтровальными установками, системами химической подготовки воды с удаленным мониторингом и управлением.

• Нефтегазовая отрасль: Системы измерения количества и качества нефти (СИКН), автоматизация установок подготовки нефти и газа (УПН, УПГ), где требуется высокая надежность и отказоустойчивость GE IC695CPE330.

• Энергетика: Автоматизация распределительных сетей, управление собственными нуждами электростанций, системы сбора и передачи телеметрии.

Сравнение с конкурентами

Конкурентами процессорного модуля GE IC695CPE330 являются CPU от ведущих мировых производителей ПЛК:

• Siemens (SIMATIC S7-1500, CPU 1516-3 PN/DP): Предлагают мощную интеграцию с TIA Portal и широкую линейку модулей. GE IC695CPE330 часто выбирают за его открытость и поддержку Ethernet Global Data (EGD) для высокоскоростного обмена между контроллерами, что особенно ценно в распределенных системах.

• Rockwell Automation (ControlLogix 5580, L83E): Интегрируются с платформой Logix и Studio 5000. Конкуренция идет в плоскости предпочтений заказчика и существующего парка оборудования. GE IC695CPE330 может быть предпочтительнее для проектов, где важна совместимость с устаревшими системами GE Fanuc.

• Schneider Electric (Modicon M580, BMEP582040): Предлагают решения на базе Ethernet и архитектуры "горячей" замены. GE PACSystems RX3i с CPU GE IC695CPE330 также поддерживают горячую замену модулей ввода/вывода.

• ABB (AC500, PM595-ETH): Гибкие и масштабируемые решения.

Ключевое отличие GE IC695CPE330 — это его принадлежность к архитектуре PACSystems, которая объединяет в себе функции ПЛК и контроллера движения в единой среде программирования, а также мощная поддержка протокола EGD для горизонтального обмена данными между контроллерами в реальном времени.

Рекомендации по выбору и меры предосторожности

• Оценка требуемой производительности: Перед выбором GE IC695CPE330 необходимо оценить сложность будущей программы управления, количество дискретных и аналоговых сигналов, требуемую скорость реакции на события и объем архивируемых данных. Это поможет определить, достаточно ли производительности данной модели или требуется более мощный процессор (например, IC695CPE340).

• Выбор блока питания: Процессор GE IC695CPE330 требует соответствующий блок питания серии IC695PSD или IC695PSA, который должен обеспечивать достаточную мощность для питания самого процессора и всех модулей в стойке. Рассчитайте суммарное потребление тока по шине +5В и +24В.

• Версия прошивки и PME: Убедитесь, что версия микропрограммы (firmware) процессора совместима с версией программного обеспечения PAC Machine Edition (PME), которую вы планируете использовать. Несовместимость версий может привести к невозможности программирования или некорректной работе.

• Планирование сети: При использовании встроенных Ethernet-портов продумайте топологию сети, назначение IP-адресов и настройки протоколов (SRTP, Modbus TCP, EGD). Правильная настройка сети критически важна для производительности и надежности системы с GE IC695CPE330.

• Условия эксплуатации: Обеспечьте соответствие условий окружающей среды (температура, влажность, запыленность) спецификации процессора. Обеспечьте достаточную вентиляцию в шкафу управления.

• Резервирование: Если требуется горячее резервирование CPU, убедитесь, что выбранная модель GE IC695CPE330 поддерживает эту функцию (обычно требуется специальная версия процессора и дополнительное оборудование).
