Описание продукта

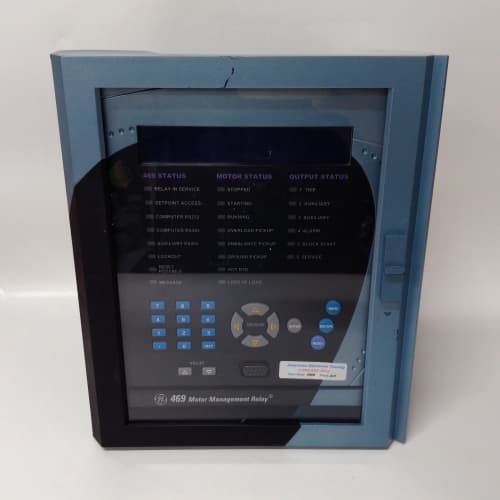

Реле GE SR469-P5-HI-A20-E (Motor Management Relay) является частью известной серии Multilin 469, разработанной для комплексного управления и защиты электродвигателей. Это устройство объединяет в себе функции защиты от различных аварийных режимов, управления пуском и остановом, измерения электрических параметров и диагностики состояния двигателя. Модель GE SR469-P5-HI-A20-E имеет расшифровку кода заказа: P5 указывает на напряжение питания (обычно 125/250 В пост. тока или 120/240 В перем. тока), HI - на тип корпуса (High Ingress, высокая степень защиты), A20 - на конфигурацию входов/выходов и коммуникационных портов, E - на дополнительные опции. GE SR469-P5-HI-A20-E обеспечивает защиту от перегрузки, короткого замыкания, замыкания на землю, обрыва фазы, небаланса токов, блокировки ротора и других аномальных режимов. Конструкция GE SR469-P5-HI-A20-E предусматривает возможность установки как на переднюю панель шкафа, так и на DIN-рейку, что обеспечивает гибкость при проектировании. Высокая надежность GE SR469-P5-HI-A20-E подтверждена многолетним опытом эксплуатации в самых разных отраслях промышленности по всему миру.

Технические характеристики

• Тип устройства: Реле управления и защиты двигателя (Motor Management Relay).

• Номинальное напряжение питания (P5): 125/250 В пост. тока или 120/240 В перем. тока.

• Тип корпуса (HI): Высокая степень защиты (NEMA 4X / IP65) для установки в тяжелых условиях эксплуатации.

• Конфигурация (A20): Стандартный набор дискретных входов/выходов, аналоговых выходов и коммуникационных портов (обычно RS485 с поддержкой Modbus RTU).

• Опции (E): Расширенные опции (может включать дополнительные протоколы связи или функции).

• Измерительные входы: Трансформаторы тока (1А или 5А) для измерения фазных токов и тока нулевой последовательности.

• Функции защиты:

• Тепловая перегрузка (49) с несколькими моделями нагрева.

• Токовая отсечка (50) мгновенная.

• Защита от замыканий на землю (50G/51G).

• Защита от небаланса токов / обрыва фазы (46).

• Защита от блокировки ротора (51LR).

• Защита от слишком большого числа пусков.

• Защита от потери нагрузки (37).

• Защита от перегрузки по напряжению (59) и понижения напряжения (27) - опционально.

• Дискретные входы/выходы: Программируемые, количество зависит от конфигурации.

• Коммуникационные интерфейсы: RS485 (Modbus RTU), опционально Profibus, DeviceNet, Ethernet.

• Регистрация событий: Встроенный регистратор аварийных событий с метками времени.

• Осциллография: Запись осциллограмм аварийных процессов.

• Диагностика: Непрерывный самоконтроль, светодиодная индикация состояния.

• Монтаж: Утопленный монтаж на переднюю панель шкафа или на DIN-рейку.

• Рабочая температура: Промышленный диапазон (от -40°C до +60°C).

Преимущества и особенности

• Комплексная защита двигателя: Реле GE SR469-P5-HI-A20-E объединяет в себе все необходимые функции защиты электродвигателя в одном корпусе. Это исключает необходимость применения множества отдельных реле, упрощая проектирование, монтаж и эксплуатацию. Тепловая модель двигателя учитывает нагрев и охлаждение, обеспечивая точную защиту от перегрузки без ложных срабатываний.

• Управление двигателем: Встроенная логика управления позволяет реализовать различные алгоритмы пуска и остана двигателя, включая управление контакторами, контроль времени пуска и блокировки. GE SR469-P5-HI-A20-E может использоваться как самостоятельное устройство управления, без необходимости в отдельном ПЛК для простых применений.

• Диагностика и мониторинг: Реле непрерывно отслеживает состояние двигателя, включая токи, температуру (при подключении термодатчиков RTD), количество пусков, наработку и другие параметры. Это позволяет перейти от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию, что экономит средства и повышает надежность.

• Регистрация аварийных событий: Встроенный регистратор позволяет детально анализировать любые аварийные события, просматривая осциллограммы токов и состояние дискретных сигналов до, во время и после аварии. Это помогает точно определить причину срабатывания защиты и предотвратить подобные ситуации в будущем. Использование GE SR469-P5-HI-A20-E значительно упрощает поиск причин отключений двигателя.

• Подключение термодатчиков (RTD): Модель GE SR469-P5-HI-A20-E поддерживает подключение термодатчиков сопротивления (RTD), устанавливаемых в обмотках и подшипниках двигателя. Это обеспечивает дополнительную защиту от перегрева и позволяет контролировать тепловое состояние наиболее критических узлов двигателя в реальном времени.

• Прочные исполнения для тяжелых условий: Исполнение HI (High Ingress) обеспечивает высокую степень защиты корпуса (NEMA 4X / IP65), что позволяет устанавливать реле непосредственно в производственных цехах с высокой влажностью, запыленностью и даже на открытом воздухе, без необходимости в дополнительных защитных кожухах.

• Гибкость коммуникации: Поддержка различных протоколов связи (Modbus RTU, Profibus, DeviceNet, Ethernet) позволяет легко интегрировать GE SR469-P5-HI-A20-E в системы автоматизации верхнего уровня (SCADA, DCS) для удаленного мониторинга и управления.

Области применения и примеры

• Нефтегазовая отрасль: Защита и управление мощными насосами и компрессорами на нефтеперекачивающих станциях, газокомпрессорных станциях и установках подготовки нефти и газа. Применение GE SR469-P5-HI-A20-E здесь критически важно для обеспечения непрерывности производства.

• Металлургия: Защита двигателей прокатных станов, рольгангов, дробилок, мельниц и другого тяжелого оборудования, работающего в тяжелых условиях с высокими нагрузками.

• Горнодобывающая промышленность: Управление и защита двигателей конвейерных линий, дробилок, мельниц, насосов водоотлива и вентиляторов главного проветривания.

• Цементная промышленность: Защита двигателей дробилок, сырьевых и цементных мельниц, вращающихся печей, аспирационных установок.

• Энергетика: Управление и защита двигателей собственных нужд электростанций (насосы, вентиляторы, дымососы).

• Целлюлозно-бумажная промышленность: Защита двигателей бумагоделательных машин, насосов, мельниц и другого оборудования.

Сравнение с конкурентами

Конкурентами реле GE SR469-P5-HI-A20-E на рынке устройств защиты двигателей являются продукты других ведущих производителей:

• Siemens (Siprotec 5, 7SK80): Предлагают схожий функционал защиты двигателей, включая тепловую модель и поддержку RTD. Оба решения сопоставимы по возможностям, выбор часто определяется корпоративными стандартами и предпочтениями проектных организаций.

• ABB (REM630, REM545): Серия реле защиты двигателей с широкими возможностями и поддержкой МЭК 61850. GE SR469-P5-HI-A20-E известен своей простотой настройки и надежностью в тяжелых условиях.

• Schneider Electric (Easergy MiCOM P220/P241): Реле защиты двигателей, широко применяемые в промышленности и энергетике.

• Rockwell Automation (Allen-Bradley, 825-M Modular Motor Management Relay): Интегрируется с платформой Logix и Studio 5000, предлагая тесную интеграцию с системами управления Rockwell.

• Релейная защита российского производства (БМРЗ, Экра): Часто используются как более бюджетная альтернатива.

Ключевое отличие GE SR469-P5-HI-A20-E — это его высокая степень защиты корпуса (NEMA 4X / IP65) в стандартном исполнении HI, что позволяет устанавливать его непосредственно в производственных цехах без дополнительных шкафов. Также стоит отметить его широкую распространенность в промышленности Северной Америки и проверенную временем надежность.

Рекомендации по выбору и меры предосторожности

• Расшифровка кода заказа: При выборе GE SR469-P5-HI-A20-E необходимо внимательно расшифровать код заказа, чтобы убедиться, что все опции соответствуют требованиям вашего проекта:

• P5: Убедитесь, что напряжение питания соответствует напряжению оперативного тока на объекте.

• HI: Выберите этот тип корпуса, если реле будет устанавливаться в условиях повышенной влажности, запыленности или на открытом воздухе.

• A20: Проверьте, что конфигурация входов/выходов достаточна для ваших задач (количество сигналов управления и обратной связи).

• E: Уточните, какие дополнительные опции включены (например, поддержка Ethernet или Profibus).

• Выбор уставок защиты: Необходимо правильно рассчитать уставки всех защит в соответствии с параметрами двигателя (номинальный ток, пусковой ток, допустимое время пуска, класс изоляции) и требованиями технологического процесса. Неправильно выбранные уставки могут привести к ложным срабатываниям или, что еще хуже, к пропуску аварийного режима.

• Подключение термодатчиков (RTD): При подключении термодатчиков необходимо соблюдать полярность и использовать экранированные кабели для защиты от помех. Правильное подключение RTD к GE SR469-P5-HI-A20-E обеспечивает надежный контроль температуры обмоток и подшипников.

• Настройка коммуникации: При интеграции реле в систему автоматизации правильно настройте параметры связи (скорость, четность, адрес Modbus) в соответствии с требованиями сети. Используйте программное обеспечение GE (например, EnerVista 469) для удобной настройки и мониторинга.

• Проверка перед вводом в эксплуатацию: Перед подачей напряжения на двигатель обязательно проведите функциональную проверку всех защит с помощью первичного или вторичного тока, чтобы убедиться в правильности подключения и настройки реле GE SR469-P5-HI-A20-E.

• Условия хранения и эксплуатации: Соблюдайте рекомендованные условия хранения и эксплуатации (температура, влажность). Несмотря на высокую степень защиты HI, избегайте прямого попадания воды и агрессивных химических веществ на корпус реле.
