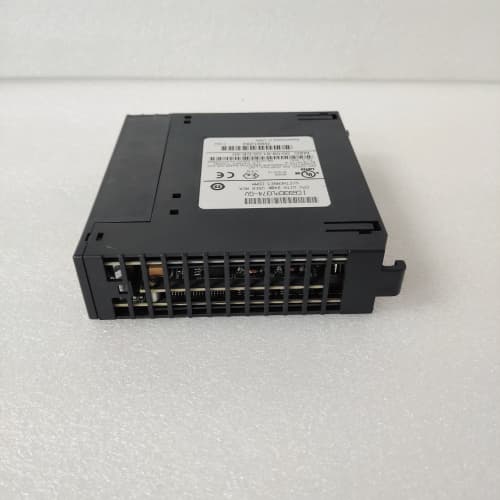

Описание продуктаМодуль GE IC693DSM302-AE (DSM302 Servo Motion Module) является

E-mail:sales@cxplc.com Нажмите для получения скидки


  • Место происхождения:

  • Номер проекта:

  • Порт отгрузки:

    Shanghai,HK

  • Время поставки:

    Через 2 - 3 рабочих дня после оплаты
Цены на консультации
Подробности продукции

Описание продукта

Модуль GE IC693DSM302-AE (DSM302 Servo Motion Module) является специализированным модулем управления движением для ПЛК серии 90-30 от GE Fanuc (ныне Emerson). Он предназначен для управления сервоприводами и шаговыми двигателями в системах, требующих точного позиционирования, синхронизации осей и сложных перемещений. Модель GE IC693DSM302-AE поддерживает управление до двух независимых осей сервоприводов, обеспечивая замкнутый контур управления по положению, скорости и моменту. Модуль GE IC693DSM302-AE устанавливается в стандартное шасси 90-30 и взаимодействует с центральным процессором через внутреннюю шину, выполняя функции сопроцессора для задач управления движением. Конструкция GE IC693DSM302-AE предусматривает наличие встроенных входов/выходов для подключения концевых выключателей, датчиков референтной точки и других сигналов, необходимых для безопасной работы приводов. Высокая надежность GE IC693DSM302-AE подтверждена многолетним опытом эксплуатации в различных отраслях промышленности.

Технические характеристики

  • Тип устройства: Модуль управления сервоприводами (Servo Motion Module) для ПЛК серии 90-30.

  • Количество осей: 2 независимых оси.

  • Тип управления: Замкнутый контур (позиция, скорость, момент).

  • Поддерживаемые типы обратной связи: Инкрементальные энкодеры (дифференциальные, TTL/HTL), возможно поддержка резольверов (зависит от версии).

  • Выходной сигнал управления: ±10 В дифференциальный аналоговый сигнал для сервоусилителей.

  • Встроенные входы/выходы:

    • Дискретные входы: для концевых выключателей, датчиков референтной точки, аварийных сигналов.

    • Дискретные выходы: для управления тормозами, сигнализации состояния.

  • Режимы движения: Позиционирование по точкам, линейная и круговая интерполяция, электронный редуктор, гонг-тест, профили скорости.

  • Программирование: Специализированные блоки команд в среде Logicmaster 90 или Proficy Machine Edition (с использованием функциональных блоков движения).

  • Диагностика: Светодиодная индикация состояния осей, ошибок, наличие питания.

  • Питание: От внутренней шины питания шасси 90-30.

  • Монтаж: Установка в стандартное шасси (стойку) ПЛК серии 90-30.

  • Рабочая температура: Промышленный диапазон (от 0°C до +60°C).

Преимущества и особенности

  • Выделенный процессор управления движением: Модуль GE IC693DSM302-AE имеет собственный мощный процессор, который берет на себя все задачи по расчету траекторий, PID-регулированию и обработке сигналов обратной связи. Это освобождает центральный процессор ПЛК для выполнения логического управления, связи и других задач, обеспечивая высокую производительность системы в целом.

  • Точное позиционирование: Благодаря использованию высококачественных компонентов и алгоритмов управления, GE IC693DSM302-AE обеспечивает высокую точность позиционирования (до единиц микрон в зависимости от механической части). Это делает его идеальным выбором для станков, сборочных автоматов и другого оборудования, где требуется повторяемость позиционирования.

  • Синхронизация двух осей: Модуль поддерживает линейную и круговую интерполяцию для двух осей, что позволяет реализовывать сложные траектории движения (например, перемещение по окружности или под углом). Функция электронного редуктора позволяет синхронизировать движение оси с ведущим энкодером (например, для синхронизации с конвейером).

  • Простота программирования: Для программирования GE IC693DSM302-AE используются специализированные функциональные блоки в среде Proficy Machine Edition или Logicmaster 90. Это упрощает разработку программ управления движением для инженеров-технологов, знакомых с языками релейной логики.

  • Встроенная диагностика: Светодиодная индикация на передней панели GE IC693DSM302-AE позволяет быстро определить состояние каждой оси, наличие ошибок (перегрузка, потеря обратной связи) и готовность модуля к работе. Это ускоряет пусконаладку и обслуживание оборудования.

  • Интеграция с ПЛК серии 90-30: Модуль полностью интегрирован в экосистему ПЛК 90-30, что обеспечивает простоту конфигурирования, доступ к данным из программы ПЛК и единую среду разработки. Данные о положении, скорости и состоянии осей доступны для использования в логике управления.

Области применения и примеры

  • Станкостроение: Управление подачами фрезерных и токарных станков с ЧПУ (в паре с внешними сервоусилителями). Применение GE IC693DSM302-AE обеспечивает плавность перемещения и высокую точность обработки.

  • Сборочные автоматы: Управление модулями линейного перемещения и поворотными столами для позиционирования деталей в процессе сборки. Использование GE IC693DSM302-AE позволяет точно координировать работу нескольких узлов.

  • Упаковочное оборудование: Управление механизмами резки, фальцовки и этикетировки, требующими синхронизации с движением упаковочного материала.

  • Робототехника: Управление простыми роботами-манипуляторами (например, SCARA или Cartesian) с двумя степенями свободы.

  • Деревообработка: Управление станками для раскроя плитных материалов, фрезерными станками с ЧПУ.

  • Пищевая промышленность: Управление дозирующими устройствами, резчиками продуктов, укладчиками.

Сравнение с конкурентами

Конкурентами модуля GE IC693DSM302-AE на рынке специализированных модулей управления движением для ПЛК являются продукты других ведущих производителей:

  • Siemens (FM 353 / FM 354 для S7-300): Функциональные модули для управления шаговыми и сервоприводами в системах SIMATIC S7-300. Оба решения обеспечивают схожий функционал, но GE IC693DSM302-AE предназначен для платформы 90-30.

  • Rockwell Automation (Allen-Bradley, модули 1746/1756 Motion): Модули управления движением для платформ SLC 500 и ControlLogix, обеспечивающие интеграцию с системами управления Rockwell.

  • Omron (модули управления движением для CJ/CS серий): Предлагают специализированные модули для управления сервоприводами в своих ПЛК.

  • Mitsubishi (модули управления движением для серии Q): Также имеют широкую линейку модулей для задач позиционирования.

Ключевое отличие GE IC693DSM302-AE — это его глубокая интеграция с проверенной платформой ПЛК серии 90-30, которая широко распространена в промышленности Северной Америки и других регионах. Для предприятий, использующих эту платформу, GE IC693DSM302-AE является естественным и экономичным решением для реализации управления движением без необходимости изучения новых систем.

Рекомендации по выбору и меры предосторожности

  • Соответствие типу сервоусилителя: При выборе GE IC693DSM302-AE необходимо убедиться, что его выходной сигнал (±10 В аналоговый) совместим с входом вашего сервоусилителя. Большинство современных сервоусилителей поддерживают этот стандарт, но необходимо проверить спецификации.

  • Выбор типа обратной связи: Уточните, какой тип обратной связи используется в ваших двигателях (инкрементальный энкодер, резольвер). Убедитесь, что выбранная версия GE IC693DSM302-AE поддерживает этот тип. Для резольверов может потребоваться дополнительный модуль интерфейса.

  • Программное обеспечение: Для программирования GE IC693DSM302-AE требуется соответствующее программное обеспечение (Proficy Machine Edition или Logicmaster 90 с соответствующими опциями). Убедитесь, что у вас есть лицензия и необходимые знания для работы с ним.

  • Конфигурация осей: Перед началом работы необходимо правильно сконфигурировать параметры каждой оси в программном обеспечении: разрешение энкодера, передаточное число редуктора, максимальные скорость и ускорение, параметры PID-регулятора и уставки концевых выключателей.

  • Автонастройка (Autotuning): Для оптимальной работы рекомендуется использовать функцию автонастройки, если она предусмотрена в вашем программном обеспечении. Это позволит автоматически подобрать коэффициенты PID-регулятора для конкретной механической системы.

  • Экранирование и заземление: Для надежной работы системы управления движением критически важно правильное экранирование кабелей энкодера и управления, а также качественное заземление. Следуйте рекомендациям GE по прокладке кабелей и заземлению для предотвращения сбоев от электромагнитных помех.
