Описание продукта

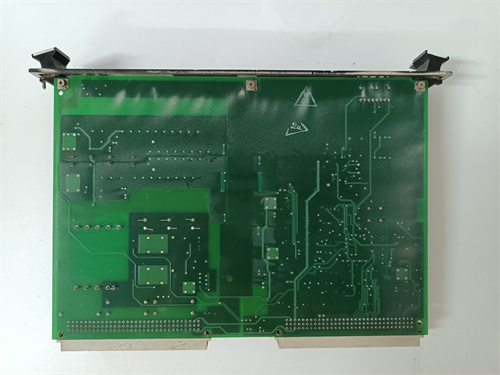

Плата GE IS200EGDMH1AFF (Ethernet Gateway Driver Module) является важным элементом в архитектуре систем управления турбинами GE Speedtronic Mark VI, широко применяемых в энергетике для управления газовыми и паровыми турбинами. Эта плата выполняет функции шлюза для связи по протоколу Ethernet между различными компонентами системы управления, обеспечивая высокоскоростной обмен данными и интеграцию с системами верхнего уровня. Модель GE IS200EGDMH1AFF относится к семейству коммуникационных модулей, которые устанавливаются в специализированные шасси системы Mark VI и обеспечивают подключение к локальным сетям предприятия (LAN) и системам диспетчерского управления. Конструкция GE IS200EGDMH1AFF выполнена в формате стандартной платы для монтажа в шасси системы Mark VI и отличается высокой плотностью компоновки и надежностью. Плата GE IS200EGDMH1AFF содержит Ethernet-контроллеры и сетевые интерфейсы, обеспечивающие поддержку различных протоколов связи, используемых в системе Speedtronic Mark VI. Высокое качество изготовления GE IS200EGDMH1AFF подтверждено многолетним опытом эксплуатации в самых ответственных применениях энергетики по всему миру.

Технические характеристики

• Тип устройства: Коммуникационная плата / Ethernet-шлюз для системы управления турбинами Speedtronic Mark VI.

• Система совместимости: GE Speedtronic Mark VI для газовых и паровых турбин.

• Назначение: Обеспечение высокоскоростной связи по Ethernet между компонентами системы Mark VI и внешними сетями.

• Сетевые интерфейсы: Множество портов Ethernet (10/100 Мбит/с) для подключения к различным сегментам сети.

• Поддерживаемые протоколы: TCP/IP, UDP/IP, а также специализированные протоколы GE для обмена данными в реальном времени.

• Функции: Маршрутизация данных, шлюзование между различными сетями, синхронизация времени (NTP/SNTP).

• Диагностика: Светодиодная индикация состояния сетевых портов, активности передачи данных, наличия питания и ошибок.

• Питание: От внутренней шины питания системы Mark VI.

• Монтаж: Установка в специализированное шасси (каркас) системы Speedtronic Mark VI.

• Рабочая температура: Промышленный диапазон для энергетического оборудования (от -30°C до +65°C).

Преимущества и особенности

• Высокоскоростная связь для критических применений: Плата GE IS200EGDMH1AFF обеспечивает высокоскоростной обмен данными между компонентами системы управления турбиной, что критически важно для обеспечения быстродействия и надежности управления в реальном времени. Использование GE IS200EGDMH1AFF гарантирует своевременную передачу данных между контроллерами, панелями оператора и системами верхнего уровня.

• Интеграция с системами верхнего уровня: Благодаря поддержке стандартных Ethernet-протоколов, плата GE IS200EGDMH1AFF позволяет легко интегрировать систему управления турбиной в общезаводскую сеть и системы диспетчерского управления (SCADA). Это обеспечивает возможность удаленного мониторинга, сбора данных и диагностики.

• Надежность для энергетического оборудования: Плата GE IS200EGDMH1AFF спроектирована для работы в тяжелых условиях электростанций, с широким температурным диапазоном, устойчивостью к вибрациям и электромагнитным помехам. Компоненты выбраны с большим запасом по нагрузке, что гарантирует многолетнюю безотказную работу.

• Поддержка "горячей" замены: В системе Mark VI коммуникационные платы, включая GE IS200EGDMH1AFF, могут заменяться без отключения питания системы. Это позволяет проводить обслуживание без останова турбины, что критически важно для энергетических объектов.

• Диагностика и мониторинг: Встроенные средства диагностики и светодиодная индикация позволяют обслуживающему персоналу быстро оценить состояние сетевых соединений и выявить проблемы в коммуникациях.

• Специализация для системы Mark VI: Плата GE IS200EGDMH1AFF разработана специально для применения в системах управления турбинами Speedtronic Mark VI, что гарантирует ее полную совместимость и оптимальную работу в этом критически важном оборудовании.

Области применения и примеры

• Газовые турбины GE: Обеспечение связи между контроллерами турбины, панелями оператора и системами верхнего уровня на газотурбинных установках различных моделей (Frame 5, Frame 6, Frame 7, Frame 9 и др.).

• Паровые турбины GE: Интеграция систем управления паровыми турбинами в общезаводские сети для централизованного мониторинга и управления.

• Газоперекачивающие агрегаты (ГПА): Обеспечение удаленного мониторинга и управления газотурбинными приводами на компрессорных станциях магистральных газопроводов. Применение GE IS200EGDMH1AFF здесь критически важно для надежной работы газоперекачки.

• Электростанции с комбинированным циклом (ПГУ): Интеграция систем управления газовыми и паровыми турбинами в единую сеть для координации работы парогазовой установки.

• Когенерационные установки: Связь систем управления газотурбинными установками с диспетчерскими пунктами на промышленных предприятиях.

Сравнение с конкурентами

Плата GE IS200EGDMH1AFF является узкоспециализированным компонентом для системы Speedtronic Mark VI, и ее прямые аналоги встречаются редко, так как система Mark VI является проприетарной разработкой GE. Однако функционально аналогичные решения для управления турбинами предлагают и другие производители:

• Siemens (системы управления турбинами T3000, SPPA-T3000): Предлагают собственные коммуникационные модули для своих газовых и паровых турбин. Они не взаимозаменяемы с продукцией GE из-за различий в архитектуре и протоколах.

• ABB (системы управления турбинами Symphony Plus, Unitrol): Имеют собственные решения для коммуникации в системах управления турбинным оборудованием.

• Woodward (контроллеры и коммуникационные модули для турбин): Производят специализированные контроллеры и коммуникационные модули для газовых и паровых турбин различных производителей, включая решения, которые могут использоваться как альтернатива или дополнение к системам GE.

Ключевое отличие GE IS200EGDMH1AFF — это его принадлежность к проверенной и широко распространенной системе управления турбинами Speedtronic Mark VI, которая является стандартом для огромного парка газовых и паровых турбин GE по всему миру. Замена или модернизация этой системы требует значительных капиталовложений, поэтому поддержка и замена оригинальных плат, таких как GE IS200EGDMH1AFF, остается критически важной задачей для энергетических компаний.

Рекомендации по выбору и меры предосторожности

• Проверка совместимости с системой Mark VI: Перед заказом платы GE IS200EGDMH1AFF необходимо убедиться в ее полной совместимости с конкретной моделью турбины и версией системы Speedtronic Mark VI. Существуют различные ревизии плат, и использование неподходящей версии может привести к некорректной работе или повреждению оборудования.

• Настройка сетевых параметров: При установке платы необходимо правильно настроить сетевые параметры (IP-адреса, маски подсети, шлюзы) в соответствии с конфигурацией локальной сети предприятия. Неправильная настройка может привести к потере связи с системой управления.

• Диагностика неисправностей: При выходе из строя платы GE IS200EGDMH1AFF необходимо провести тщательную диагностику, чтобы определить первопричину отказа. Это может быть не только внутренняя неисправность платы, но и проблемы в сетевой инфраструктуре (кабели, коммутаторы).

• Квалифицированный персонал: Замену и настройку платы GE IS200EGDMH1AFF должен выполнять только квалифицированный персонал, прошедший обучение и имеющий опыт работы с системами Speedtronic Mark VI. Неправильные действия могут привести к серьезным авариям на турбинном оборудовании.

• Антистатические меры: Плата GE IS200EGDMH1AFF содержит чувствительные к статическому электричеству компоненты. При работе с платой используйте антистатические браслеты и коврики, чтобы избежать повреждения электростатическим разрядом.

• Проверка при получении: При получении платы внимательно осмотрите ее на предмет механических повреждений (трещины, сколы, погнутые контакты разъемов), которые могли возникнуть при транспортировке. Сохраните заводскую упаковку для возможного хранения или обратной транспортировки.
