HIMA F7126 — это универсальный модуль связи и обработки данных для систем безопасности.

Описание продукта

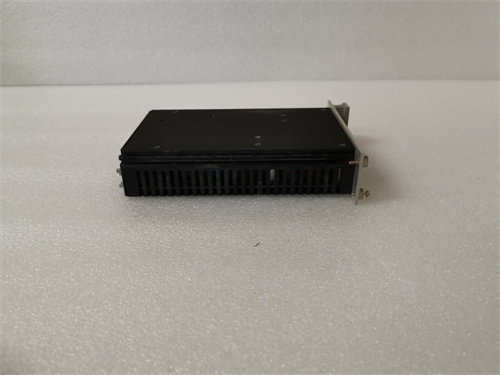

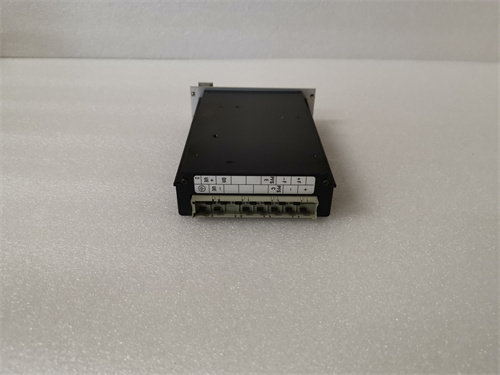

Модуль HIMA F7126 представляет собой интеллектуальный интерфейсный модуль (Intelligent Interface Module), разработанный для систем безопасности HIMA серии HIMax. Этот модуль выполняет критически важные функции коммуникационного шлюза и предварительной обработки данных, выступая связующим звеном между системой безопасности HIMax и внешними устройствами, такими как системы распределенного управления (DCS), программируемые логические контроллеры (ПЛК) или другие подсистемы. Установка модуля HIMA F7126 позволяет организовать безопасный и надежный обмен информацией (как дискретной, так и аналоговой) по различным промышленным протоколам. Внедрение модуля HIMA F7126 значительно повышает гибкость интеграции, обеспечивая при этом необходимый уровень разделения между системами управления и безопасности. Надежность и диагностические возможности делают F7126 ключевым компонентом для построения комплексных систем защиты. Правильная конфигурация модуля HIMA F7126 является основой для создания безопасной и информационно-прозрачной автоматизированной системы.

Технические параметры

• Тип модуля: Интеллектуальный интерфейсный модуль (IIM) для системы HIMax.

• Основная функция: Шлюз для обмена данными между системой безопасности HIMax и внешними системами.

• Поддерживаемые протоколы связи: Модуль поддерживает широкий спектр стандартных протоколов, включая:

• Последовательные: Modbus RTU/ASCII

• Сетевые: Modbus TCP/IP

• Промышленные шины: PROFIBUS DP (часто в роли Slave), возможно другие в зависимости от версии.

• Типы обрабатываемых данных: Дискретные входы/выходы (до 256 точек), аналоговые входы/выходы (16-битные, до 64 значений), текстовые сообщения (до 64).

• Производительность: Оснащен собственным мощным процессором, что позволяет разгрузить центральные процессоры безопасности.

• Сертификация безопасности: Соответствует требованиям стандартов IEC 61508 и IEC 61511, может использоваться в контурах безопасности вплоть до SIL 3 (при соответствующей конфигурации и применении).

Преимущества и особенности
Главное преимущество модуля HIMA F7126 — его способность обеспечивать детерминированный и безопасный обмен данными, сохраняя при этом требуемый уровень целостности сигналов безопасности (SIL). Модуль выполняет функции буфера и протокольного преобразователя, предотвращая прямое воздействие внешних систем на логику безопасности. Он обладает продвинутой диагностикой связи, включая мониторинг тайм-аутов, контроль целостности данных и обнаружение ошибок передачи. Поддержка «горячей замены» позволяет обслуживать модуль без остановки контролируемого процесса, что повышает общую доступность системы.

Примеры применения в различных областях

• Нефтегазовая промышленность: Организация связи между системой аварийного останова (ESD/F&G) на базе HIMax и основной АСУ ТП (например, на базе системы ABB 800xA или Emerson DeltaV) для передачи статусов, аварийных сигналов и команд разрешения пуска.

• Химическая промышленность: Обмен данными о состоянии аварийных клапанов, сигналов с газоанализаторов и команд на запуск систем пожаротушения между системой безопасности и системой управления технологическим процессом.

• Энергетика: Передача данных от системы защиты турбины (Turbine Trip System) к системе управления турбиной и общестанционной системе мониторинга.

• Транспортировка газа: Интеграция систем безопасности компрессорных станций с диспетчерскими SCADA-системами.

Сравнение с аналогами
Прямыми аналогами являются интерфейсные модули и шлюзы других производителей систем безопасности:

• Triconex (Schneider Electric): Модули аналогового и дискретного ввода-вывода с коммуникационными возможностями (например, для Tricon Trident), а также специализированные коммуникационные модули.

• Rockwell Automation (Allen-Bradley): Модули связи для контроллеров GuardLogix или универсальные шлюзы ProSoft внутри шасси ControlLogix.

• Siemens: Коммуникационные процессоры (CP) для систем SIMATIC S7-400F.
  Ключевое отличие HIMA F7126 заключается в его специализации именно как интеллектуального интерфейса в архитектуре HIMax. Он не просто передает сырые данные, а обеспечивает их предварительную обработку, упаковку и проверку с точки зрения безопасности, что снижает нагрузку на центральные процессоры и упрощает интеграцию со сложными внешними системами.

Рекомендации по выбору и меры предосторожности

1. Анализ требований к обмену данными: Четко определите перечень передаваемых данных (тип, количество, частота обновления) и требуемые протоколы связи с внешними системами для выбора правильной конфигурации модуля HIMA F7126.

2. Сертификация и SIL: Уточните в документации, какая именно функциональность модуля HIMA F7126 сертифицирована для какого уровня SIL. Не вся коммуникация через модуль может считаться частью петли безопасности.

3. Конфигурация: Настройка модуля выполняется с помощью специализированного программного обеспечения HIMA (например, HIMax Engineering Tool). Требуется высокая квалификация инженера.

4. Резервирование каналов связи: Для критически важных данных рассмотрите возможность резервирования коммуникационных путей (например, использование двух модулей или двух независимых протоколов).

5. Кибербезопасность: При использовании сетевых протоколов (Modbus TCP/IP) необходимо реализовать дополнительные меры защиты (брандмауэры, сегментация сети) для предотвращения несанкционированного доступа к системе безопасности.

6. Запасные части и документация: Приобретайте модули у официальных дистрибьюторов HIMA. Ведите точную документацию по конфигурации связи, адресации и логике обработки данных в модуле HIMA F7126. Регулярно создавайте и храните резервные копии проектной конфигурации.
