Описание продукта

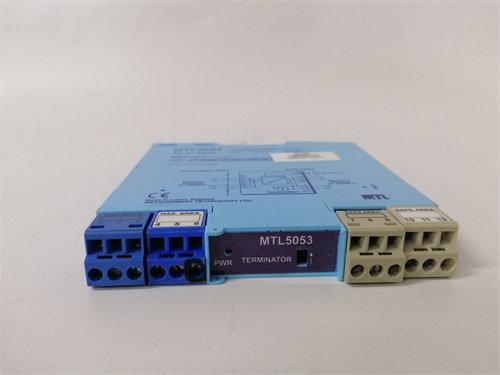

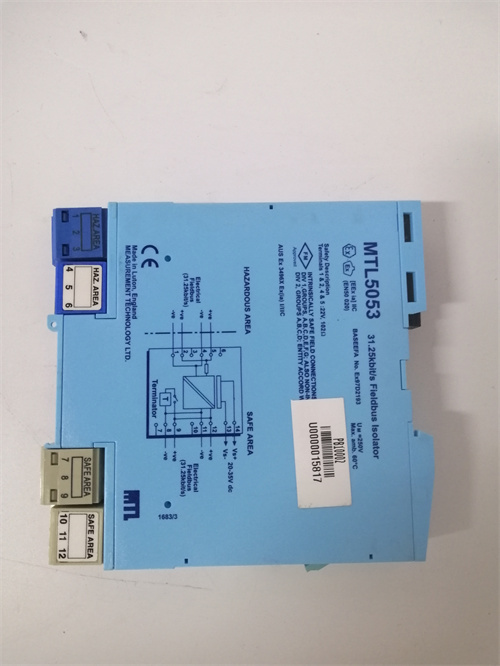

Барьер MTL MTL5053 является активным устройством, устанавливаемым в безопасной зоне в качестве интерфейса между неискробезопасной стороной системы управления (например, контроллером или сетевым оборудованием FF H1) и искробезопасной полевой шиной, проложенной во взрывоопасную зону. Его ключевые функции — ограничение энергии, передаваемой в опасную зону, обеспечение стабильного питания полевых устройств и поддержка цифровой связи по протоколу Foundation Fieldbus. Барьер MTL5053 соответствует строгим требованиям концепции FISCO, что упрощает проектирование и сертификацию сетей FF в опасных зонах. Надежная и бесперебойная работа интеллектуальных полевых устройств в таких критически важных средах напрямую зависит от качества и правильного выбора компонентов, подобных искробезопасному барьеру MTL MTL5053.

Технические параметры

• Тип устройства: Искробезопасный барьер (блок интерфейса) для Foundation Fieldbus H1 (по концепции FISCO).

• Назначение: Питание и связь для устройств FF H1 во взрывоопасных зонах.

• Концепция: Соответствие FISCO (Fieldbus Intrinsically Safe Concept) для упрощения расчета и увеличения длины сегмента.

• Количество каналов: Один канал на сегмент полевой шины (одно устройство MTL5053 на один сегмент FF).

• Вход (безопасная сторона): Подключается к неискробезопасному источнику питания и линк-мастеру FF H1.

• Выход (опасная зона): Искробезопасный интерфейс для подключения сегмента шины с полевыми устройствами (до 4-8 устройств на сегмент в зависимости от модели и потребления).

• Выходные параметры (искробезопасные): Ограниченные напряжение (Uo) и ток (Io), соответствующие сертификации для зон 1/21 (Ga/Da). Например, Uo ~ 14 В, Io ~ 280 мА (точные значения в сертификате).

• Сертификация: ATEX, IECEx, FM, CSA для соответствующих взрывоопасных зон (Gas: Zone 1/21, Dust: Zone 1/21).

Преимущества и особенности

1. Стандартизация по FISCO: Соответствие концепции FISCO устраняет необходимость в сложных расчетах параметров кабеля и устройств, упрощает инсталляцию и увеличивает возможную длину сегмента по сравнению с классическими искробезопасными подходами.

2. Активная схема: В отличие от пассивных барьеров, барьер MTL5053 активно регулирует и стабилизирует напряжение на сегменте, обеспечивая надежную работу даже при значительном падении напряжения в кабеле.

3. Защита и диагностика: Обеспечивает защиту от короткого замыкания и перегрузки на сегменте. Некоторые версии могут иметь индикацию состояния.

4. Поддержка всех функций FF H1: Позволяет использовать все преимущества Foundation Fieldbus, включая двустороннюю цифровую связь, удаленную конфигурацию и расширенную диагностику полевых устройств, сохраняя при этом искробезопасность.

5. Простота монтажа: Компактный корпус для установки на DIN-рейку, стандартные клеммы для подключения.

6. Глобальное признание: Бренд MTL (ныне часть ABB) является признанным лидером в области искробезопасности, что гарантирует соответствие самым строгим международным стандартам.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Организация сегментов Foundation Fieldbus на технологических установках НПЗ, компрессорных станциях, буровых платформах для подключения интеллектуальных датчиков давления, температуры, позиционеров клапанов и анализаторов, расположенных в зонах с взрывоопасной газовой атмосферой.

• Химическая и нефтехимическая промышленность: Создание искробезопасных полевых шин в цехах производства полимеров, удобрений, где присутствуют пары легковоспламеняющихся жидкостей и газов.

• Фармацевтическая промышленность: В зонах, где используется этанол или другие воспламеняющиеся растворители.

• Производство красок и покрытий: В окрасочных камерах и зонах смешивания компонентов.

Сравнение с аналогами

Прямыми аналогами барьера MTL MTL5053 являются искробезопасные барьеры и сегментные защитные устройства (Segment Protectors) для FF H1 других специализированных производителей, таких как Pepperl+Fuchs (серия KFD), R. Stahl или Eaton (Crouse-Hinds). Преимущество выбора устройства MTL5053 часто заключается в его проверенной надежности, глубокой интеграции с экосистемой продуктов MTL/ABB для опасных зон и оптимальном сочетании характеристик для концепции FISCO. В сравнении с обычными повторными питателями (Repeaters) или сетевыми устройствами, не имеющими искробезопасной сертификации, барьер MTL5053 является обязательным элементом для законного и безопасного вывода цифровой шины во взрывоопасную зону.

Рекомендации по выбору и важные замечания

1. Классификация зоны: Убедитесь, что сертификация барьера MTL5053 (например, ATEX II 1/2 G [Ex ia] IIC) соответствует классификации взрывоопасной зоны на вашем объекте.

2. Расчет сегмента (FISCO): Хотя FISCO упрощает расчеты, необходимо убедиться, что общее потребление всех полевых устройств на сегменте не превышает выходную мощность барьера, а длина кабеля и его параметры соответствуют модели FISCO.

3. Кабельная система: Используйте только рекомендованные типы кабелей для Foundation Fieldbus (например, тип A) с правильным сечением и экранированием.

4. Заземление: Правильное заземление экрана кабеля и самого барьера MTL5053 критически важно для обеспечения искробезопасности и устойчивости связи.

5. Конфигурация сегмента: Количество устройств на сегменте ограничено как выходными параметрами барьера, так и правилами топологии FF. Обычно рекомендуется не более 8-12 устройств.

6. Только для FF H1: Устройство предназначено только для сетей Foundation Fieldbus H1 (31.25 kbit/s). Не подходит для других протоколов.
