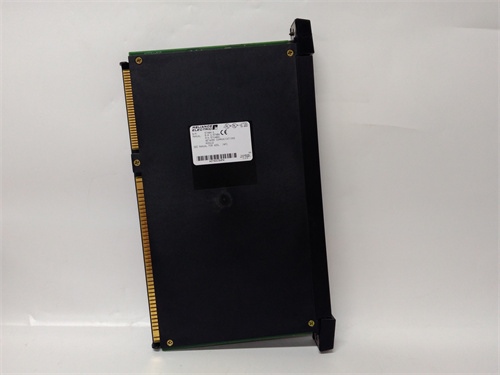

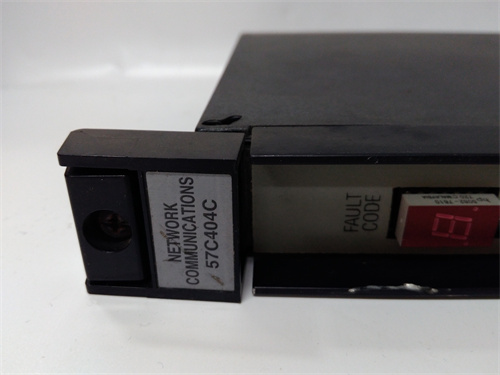

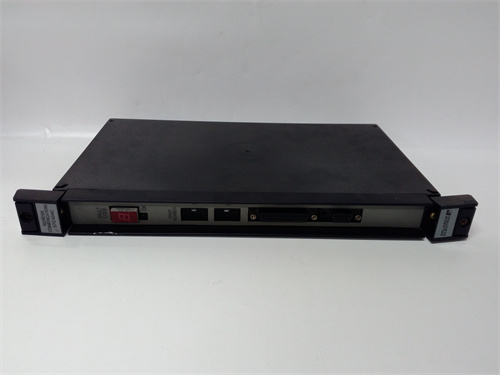

Процессорный модуль RELIANCE 57C404C

Процессорный модуль RELIANCE 57C404C — это центральный процессор (CPU) для программируемых логических контроллеров (ПЛК) серии AutoMax, разработанный компанией Reliance Electric (в настоящее время часть корпорации Rockwell Automation). Данное устройство обеспечивает высокопроизводительное управление сложными технологическими процессами в различных отраслях промышленности.

Продукт Описание

RELIANCE 57C404C представляет собой процессорный модуль (Processor Module), являющийся основным вычислительным ядром системы управления AutoMax. Модуль предназначен для установки в универсальное шасси AutoMax и обеспечивает выполнение прикладных программ, управление вводом/выводом, а также связь с другими контроллерами и системами верхнего уровня.

Конструктивно 57C404C выполнен в стандартном форм-факторе модулей AutoMax (одинарная ширина) и оснащен передней панелью со светодиодными индикаторами состояния, отображающими режимы работы процессора (RUN, STOP, ERROR) и диагностическую информацию. Модуль имеет встроенные коммуникационные порты для программирования и связи. Высокое качество изготовления RELIANCE 57C404C гарантирует его надежную работу в промышленных условиях на протяжении многих лет.

Продукт Параметры

• Бренд: Reliance Electric (в составе Rockwell Automation)

• Модель: 57C404C

• Тип: Процессорный модуль (CPU) для ПЛК AutoMax

• Совместимость: Шасси AutoMax (например, 57C411, 57C412 и др.)

• Память программ: Зависит от конфигурации (RAM с батарейным питанием / Flash)

• Языки программирования: Релейно-контактные схемы (Ladder Logic), структурированный текст (структурированный язык)

• Интерфейсы: Последовательные порты (RS-232/RS-422/RS-485) для программирования и связи

• Диагностика: Светодиодная индикация состояния (POWER, RUN, FAULT, COMM)

Преимущества и Особенности

Главным преимуществом RELIANCE 57C404C является его высокая надежность и отказоустойчивость, характерная для продуктов Reliance Electric. Модуль разработан для работы в тяжелых промышленных условиях и обеспечивает стабильное выполнение управляющих программ даже при наличии внешних помех и колебаний температуры.

Процессор 57C404C поддерживает многозадачное выполнение программ (multitasking), что позволяет разделить прикладную логику на задачи с различными приоритетами и временами выполнения. Это особенно важно для сложных систем, где требуется одновременное управление быстрыми и медленными процессами. Модуль также имеет встроенную диагностику, включая контроль целостности памяти и watchdog-таймер, что повышает надежность системы в целом.

Области применения и примеры внедрения

• Металлургия: Управление прокатными станами, линиями непрерывной разливки стали и агрегатами термической обработки. RELIANCE 57C404C обеспечивает координацию работы множества приводов и синхронизацию технологических операций.

• Целлюлозно-бумажная промышленность: Автоматизация бумагоделательных машин и линий переработки макулатуры. Процессор 57C404C управляет скоростью вращения валов, натяжением полотна и другими параметрами.

• Нефтегазовая отрасль: Управление насосными станциями и системами поддержания пластового давления. Модуль 57C404C обеспечивает надежную работу в удаленных и труднодоступных местах.

• Водоподготовка: Автоматизация фильтровальных станций и систем химической подготовки воды, где требуется высокая надежность и длительный срок службы оборудования.

Сравнение с аналогами

Основными конкурентами RELIANCE 57C404C являются процессорные модули ПЛК других производителей того же поколения: Allen-Bradley PLC-5, GE Fanuc Series 90-70, Modicon (Schneider Electric) 984 и Siemens S5.

В отличие от процессоров Allen-Bradley PLC-5, которые широко распространены на рынке США, модули Reliance AutoMax исторически были популярны в специфических отраслях, таких как металлургия и целлюлозно-бумажная промышленность, благодаря своей интеграции с приводами Reliance. По сравнению с GE Series 90-70, 57C404C может иметь преимущества в управлении многодвигательными системами с синхронизацией.

Однако процессоры Siemens S5 имеют более широкую базу программистов и доступность запчастей в Европе. Тем не менее, для действующих систем, построенных на базе Reliance AutoMax, процессор 57C404C остается стандартным и наиболее надежным решением.

Рекомендации по выбору и меры предосторожности

При выборе RELIANCE 57C404C убедитесь, что версия прошивки (firmware) модуля совместима с версией программного обеспечения для программирования (например, AutoMax Programming Executive) и с другими модулями в вашей системе. Разные версии могут поддерживать разные наборы функций и языков программирования.

Также важно проверить состояние батареи резервного питания (если она используется для сохранения программы в RAM) и при необходимости заменить ее перед вводом модуля в эксплуатацию.

Меры предосторожности:

• Установка и извлечение 57C404C из шасси AutoMax должны производиться при отключенном питании шасси (горячая замена, как правило, не поддерживается).

• Перед установкой модуля убедитесь, что направляющие и разъемы в шасси не повреждены и чисты от пыли и грязи.

• При подключении кабелей программирования к последовательным портам RELIANCE 57C404C используйте только оригинальные или совместимые кабели с правильной распиновкой.

• После установки модуля и подачи питания проверьте светодиодную индикацию. Индикатор POWER должен гореть, индикатор RUN должен загореться после загрузки программы и перевода процессора в режим выполнения.

• Регулярно (в соответствии с регламентом предприятия) проверяйте состояние батареи резервного питания и своевременно производите ее замену для предотвращения потери программы при отключении питания.

• Приобретайте процессорные модули RELIANCE 57C404C у проверенных поставщиков с гарантией, так как на рынке присутствуют модули с истекшим сроком службы или восстановленные с ограниченным ресурсом. Учитывая возраст систем, особое внимание следует уделять состоянию электролитических конденсаторов на плате.
