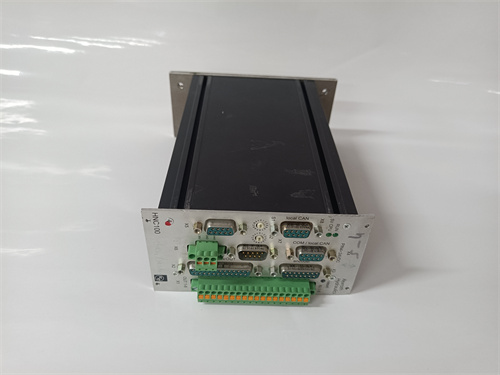

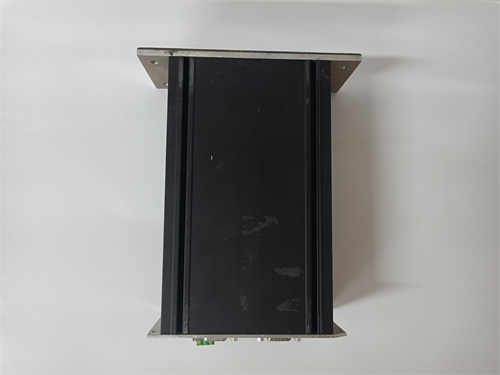

Описание продукта
REXROTH VT-VSPA1-1-11 представляет собой стабилизированный источник питания постоянного тока, специально разработанный для питания и управления пропорциональными электромагнитными клапанами (пропорциональными дросселями, регуляторами давления, серво-клапанами) серий VT и VT-VSPA. Основная функция блока VT-VSPA1-1-11 — преобразование входного переменного напряжения сети (как правило, ~230В) в постоянное стабилизированное выходное напряжение, необходимое для работы катушек клапанов, а также генерация модулированного сигнала тока для управления положением золотника (ШИМ). Он служит связующим звеном между низковольтной системой управления (ПЛК, контроллер) и силовым гидравлическим исполнительным механизмом. Надежная работа всей пропорциональной гидравлики напрямую зависит от качества и стабильности выходных характеристик блока REXROTH VT-VSPA1-1-11.

Технические параметры

• Тип устройства: Источник питания и управления для пропорциональных гидравлических клапанов.

• Входное напряжение: 230 В, 50/60 Гц (переменный ток).

• Выходное напряжение: Постоянный ток для питания катушек клапана (номинальное значение зависит от модификации, например, ±10 В или другой диапазон для тока управления).

• Выходной ток: Максимальный выходной ток, например, до 2.8 А (требует уточнения по техпаспорту).

• Сигнал управления: Аналоговый входной сигнал (например, ±10 В, 0-10 В, 4-20 мА) для задания положения клапана.

• Сигнал обратной связи: Возможность подключения датчика обратной связи (LVDT) от клапана для контроля фактического положения.

• Индикация: Светодиоды для индикации состояния питания, ошибок и активности.

• Защита: Защита от короткого замыкания, перегрева и обрыва в цепи обратной связи.

Преимущества и особенности
Главное преимущество блока REXROTH VT-VSPA1-1-11 — это его оптимизированная интеграция с пропорциональными клапанами Rexroth, что обеспечивает точное, динамичное и повторяемое управление гидравлическими параметрами (расходом, давлением). Он обладает высокой устойчивостью к промышленным помехам и обеспечивает стабильный выходной сигнал даже при колебаниях сетевого напряжения. Блок VT-VSPA1-1-11 оснащен встроенными цепями диагностики, которые сигнализируют об ошибках (например, обрыв катушки, несоответствие заданию), что упрощает поиск неисправностей и повышает безопасность системы. Его компактная конструкция и стандартизированные разъемы облегчают монтаж и обслуживание.

Примеры применения в различных областях

• Металлообрабатывающие станки (прессы, гибочные машины): Точное управление скоростью подачи полотна или усилием прижима с помощью пропорциональных клапанов, управляемых блоком VT-VSPA1-1-11.

• Инжекционно-литьевые машины: Плавное и точное регулирование скорости движения плиты и давления впрыска материала.

• Тестовые стенды и симуляторы: Воспроизведение сложных динамических нагрузочных профилей для испытания компонентов.

• Подъемно-транспортное оборудование: Плавный пуск и точное позиционирование грузов в кранах и подъемниках.

Сравнение с аналогами конкурентов
По сравнению с универсальными источниками питания или ШИМ-контроллерами общего назначения, блок REXROTH VT-VSPA1-1-11 является специализированным устройством, «заточенным» именно под задачи управления гидравликой. Его прямыми аналогами являются блоки управления пропорциональными клапанами других производителей гидравлики, таких как Atos, Parker или HAWE. Ключевое отличие VT-VSPA1-1-11 — гарантированная совместимость и оптимизированная работа с широким модельным рядом клапанов Rexroth, а также наличие готовых решений для настройки и диагностики в рамках экосистемы производителя. Он часто предлагает лучшее соотношение динамики и стабильности для конкретных клапанов Rexroth.

Рекомендации по выбору и меры предосторожности

1. Совместимость с клапаном: Критически важно убедиться, что блок REXROTH VT-VSPA1-1-11 по своим выходным характеристикам (напряжение, максимальный ток, тип сигнала обратной связи LVDT) полностью соответствует требованиям конкретной модели пропорционального клапана, который планируется использовать.

2. Входное напряжение сети: Подтвердите, что входное напряжение сети соответствует номиналу блока (обычно 230 В AC). Использование в сети 380 В без трансформатора недопустимо.

3. Монтаж и охлаждение: Обеспечьте достаточное пространство вокруг блока для естественной конвекции и соблюдайте требования по монтажному положению, указанные в руководстве.

4. Экранирование и заземление: Для обеспечения устойчивости к помехам обязательно используйте экранированные кабели для аналоговых сигналов управления и обратной связи, а также выполните правильное заземление.

5. Настройка и диагностика: Настройка параметров (усиление, компенсация и т.д.) блока VT-VSPA1-1-11 должна проводиться квалифицированным персоналом в соответствии с технологическими требованиями системы. Используйте диагностические светодиоды для оперативного анализа неисправностей.
