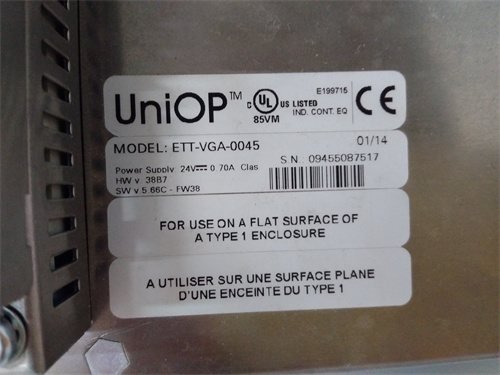

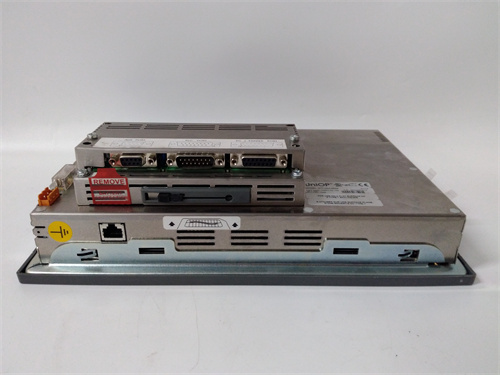

UNIOP ETT-VGA: Описание кабеля интерфейса VGA для панели оператора

Кабель UNIOP ETT-VGA является специализированным интерфейсным кабелем, предназначенным для подключения панелей оператора (Human Machine Interface - HMI) производства UNIOP (Exor, а ныне входящего в портфель Schneider Electric) к внешним дисплеям или мониторам с интерфейсом VGA. Этот кабель служит критически важным физическим звеном, расширяющим возможности визуализации, позволяя дублировать или выводить интерфейс оператора на более крупный экран, что полезно для группового мониторинга, удаленного наблюдения или монтажа в сложных конфигурациях. Кабель UNIOP ETT-VGA обеспечивает передачу аналогового видеосигнала от встроенного в панель VGA-контроллера на стандартный 15-контактный D-Sub разъем внешнего монитора или проектора. Полные технические характеристики и инструкции по подключению для кабеля UNIOP ETT-VGA можно найти по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип изделия: Специализированный интерфейсный кабель для панелей оператора.

• Назначение: Передача видеосигнала VGA (Video Graphics Array) от HMI-панели UNIOP к внешнему монитору.

• Разъемы:

• Сторона панели оператора: Специальный разъем, совместимый с видеовыходом конкретных серий панелей UNIOP (например, EP, XT, ES и др.).

• Сторона монитора: Стандартный 15-контактный разъем D-Sub (HD-15), Male.

• Длина кабеля: Стандартная длина, обычно 1.5 или 2 метра, достаточная для гибкости монтажа.

• Экранирование: Кабель, как правило, имеет экранирование для минимизации помех и обеспечения стабильного качества изображения, что важно для промышленной среды.

• Совместимость: Предназначен для определенных моделей панелей оператора UNIOP, имеющих функцию вывода VGA. Совместимость необходимо проверять по спискам для конкретной модели HMI.

Преимущества и отличительные особенности

Использование оригинального кабеля UNIOP ETT-VGA обеспечивает ряд преимуществ:

• Гарантированная совместимость и надежность: Конструкция разъема и распиновка кабеля точно соответствуют требованиям панели UNIOP, исключая риск повреждения портов из-за несоответствия.

• Качественное изображение: Правильное экранирование и соблюдение электрических характеристик гарантируют четкую и стабильную картинку на внешнем мониторе без «снега» или мерцания.

• Простота и готовность решения: Избавляет инженера от необходимости самостоятельно изготавливать или искать совместимый кабель, экономя время и исключая ошибки.

• Промышленная стойкость: Кабель рассчитан на использование в условиях цеха, в отличие от многих офисных кабелей VGA.

Области применения и примеры использования

Кабель UNIOP ETT-VGA применяется в системах визуализации, где требуется дополнительный или крупноформатный дисплей:

• Учебные и демонстрационные стенды: Дублирование интерфейса с компактной панели на большой экран для группового обучения или презентаций.

• Диспетчерские пункты и контрольные комнаты: Вывод интерфейса управления технологическим процессом на монитор, встроенный в общую диспетчерскую панель или стену.

• Машины и оборудование (OEM): Установка, где операторская панель смонтирована непосредственно на машине, а для удобства обслуживающего персонала дублирующее изображение выводится на стационарный монитор рядом.

• Сервис и отладка: Подключение монитора для удобства программиста или сервисного инженера во время конфигурирования или поиска неисправностей.

Сравнение с аналогами других производителей

Прямыми аналогами кабеля UNIOP ETT-VGA являются фирменные кабели для вывода видео с HMI-панелей других брендов:

• Siemens (для панелей SIMATIC HMI): Кабели с обозначением 6AV... (например, для подключения к DVI). У каждого производителя свой тип разъема на стороне панели.

• Allen-Bradley (Rockwell Automation) для PanelView Plus: Специальные кабели для вывода на VGA или DVI.

• Schneider Electric (Magelis, собственные панели): Имеют свои кабельные решения.

• Универсальный кабель VGA: Стандартный кабель VGA не подойдет, так как разъем на стороне панели UNIOP не является стандартным D-Sub. Попытка подключения самодельным кабелем без точной схемы распиновки может привести к отсутствию изображения или повреждению оборудования.

Рекомендации по выбору и важные замечания

1. Проверка совместимости с моделью HMI: Ключевой момент! Кабель UNIOP ETT-VGA совместим не со всеми панелями Exor/UNIOP. Необходимо убедиться, что конкретная модель панели (например, EP5A, XT7A и т.д.) имеет видео-выход и поддерживает данный кабель. Информация указана в техническом описании (datasheet) панели.

2. Проверка функциональности панели: Убедитесь, что на вашей панели оператора физически присутствует соответствующий разъем для подключения кабеля ETT-VGA (часто он помечен как «VGA» или «MONITOR»).

3. Настройка разрешения: После подключения может потребоваться зайти в системное меню (Service Mode) панели UNIOP и настроить поддерживаемое разрешение внешнего монитора для оптимального отображения.

4. Длина кабеля: Для больших расстояний (более 3-5 метров) качество аналогового VGA-сигнала может ухудшаться. В таких случаях следует рассмотреть использование усилителя сигнала или переход на панель с цифровым выходом (DVI, HDMI).

5. Безопасное подключение: Выполняйте подключение и отключение кабеля при обесточенной панели оператора, чтобы избежать электрических повреждений.

6. Альтернативы: Для современных проектов, где требуется вывод на внешний дисплей, целесообразнее изначально выбирать панели оператора со встроенными стандартными цифровыми выходами (HDMI, DisplayPort).
