Обзор и описание продукта

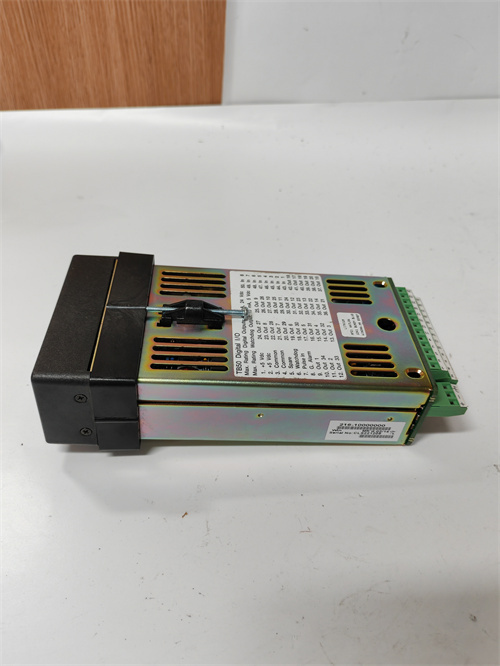

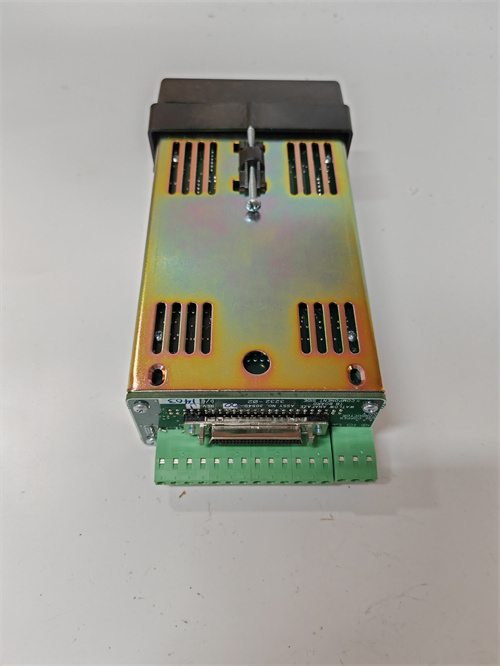

WATLOW ANAFAZE CLS216 представляет собой многоканальный контроллер температуры (модуль управления температурой), разработанный компанией Watlow (под брендом Anafaze) для использования в системах управления температурными процессами в различных отраслях промышленности. Данный модуль является частью семейства контроллеров серии CLS (Control Loop System), предназначенных для высокоточного управления температурой, давлением и другими технологическими параметрами в многозонных приложениях. WATLOW ANAFAZE CLS216 обеспечивает независимое ПИД-регулирование для 16 каналов, принимая сигналы от термопар, термосопротивлений (RTD) или других датчиков и формируя управляющие сигналы для исполнительных устройств (твердотельные реле, контакторы, SCR-регуляторы мощности). Модуль CLS216 разработан для работы в жестких условиях промышленных предприятий, отличаясь высокой надежностью и точностью регулирования. Благодаря своей модульной конструкции, WATLOW ANAFAZE CLS216 может быть легко интегрирован в существующие системы автоматизации или использоваться как самостоятельный контроллер.

Технические параметры

• Тип устройства: Многоканальный контроллер температуры / ПИД-регулятор.

• Серия: Watlow Anafaze CLS (Control Loop System).

• Количество каналов: 16 независимых каналов управления. Модуль WATLOW ANAFAZE CLS216 позволяет одновременно управлять 16 температурными зонами.

• Типы входных сигналов: Поддержка широкого спектра датчиков температуры:

• Термопары (типы J, K, T, E, R, S, B, N и др.)

• Термосопротивления (RTD) — Pt100, Pt1000, Ni100 и др.

• Линейные аналоговые сигналы (0-10 В, 0-20 мА, 4-20 мА) с соответствующей настройкой.

• Типы выходных сигналов: Гибкая конфигурация выходов для управления различными исполнительными устройствами:

• Твердотельные реле (SSR) — импульсные выходы (time-proportioned).

• Аналоговые выходы (4-20 мА, 0-10 В) для управления SCR-регуляторами мощности или преобразователями частоты.

• Механические реле (опционально).

• Дискретные выходы для сигнализации.

• Алгоритмы управления: Автонастраивающееся ПИД-регулирование с функциями автонастройки, каскадного регулирования, управления с опережением (feed-forward) и другими расширенными функциями.

• Разрешение: Высокое разрешение АЦП (типично 16 бит), обеспечивающее точное измерение и регулирование температуры.

• Диагностика: Светодиодная индикация состояния каналов и модуля в целом, диагностика обрывов датчиков и коротких замыканий.

• Коммуникационные интерфейсы: Модуль WATLOW ANAFAZE CLS216 обычно оснащается последовательными интерфейсами (RS-232/485) для связи с системами верхнего уровня, SCADA или ПК. Поддержка протоколов Modbus RTU.

• Питание: 24 В DC, 120 В AC или 240 В AC (в зависимости от модификации).

• Конструктив: Модуль CLS216 выполнен в стандартном промышленном формате, предназначенном для установки на DIN-рейку или в шкаф управления.

Преимущества и особенности

1. Многоканальность: 16 независимых каналов в одном модуле позволяют экономить место в шкафу управления и снижать стоимость системы в расчете на один канал. Модуль WATLOW ANAFAZE CLS216 идеально подходит для многозонных температурных процессов.

2. Высокая точность регулирования: ПИД-алгоритмы с автонастройкой обеспечивают поддержание заданной температуры с минимальными колебаниями и перерегулированием, что критически важно для многих технологических процессов.

3. Гибкость конфигурации: Возможность настройки каждого канала независимо (тип датчика, тип выхода, параметры ПИД-регулятора, уставки) позволяет адаптировать модуль CLS216 под самые разные применения.

4. Автонастройка (Autotune): Функция автоматической настройки ПИД-коэффициентов упрощает ввод контроллера в эксплуатацию, особенно для сложных или плохо изученных процессов.

5. Интеграция в системы автоматизации: Поддержка протокола Modbus RTU позволяет легко интегрировать модуль WATLOW ANAFAZE CLS216 в системы управления на базе PLC, SCADA или промышленных компьютеров.

6. Надежность: Watlow является признанным лидером в области температурного контроля, и оборудование серии CLS, включая CLS216, отличается высокой надежностью и длительным сроком службы.

Применение в различных отраслях

• Термообработка металлов: Управление многозонными печами для закалки, отпуска, отжига и нормализации. Модуль WATLOW ANAFAZE CLS216 обеспечивает равномерный нагрев по всей длине печи.

• Пластмассы и полимеры: Управление температурой в экструдерах, литьевых машинах, термостатах, каландрах и другом оборудовании для переработки пластмасс.

• Полупроводниковая промышленность: Управление температурой в диффузионных печах, реакторах CVD и другом технологическом оборудовании, требующем высокой точности.

• Химическая промышленность: Регулирование температуры в реакторах, автоклавах, дистилляционных колоннах и теплообменниках.

• Пищевая промышленность: Управление температурой в печах, пастеризаторах, стерилизаторах, сушилках и холодильном оборудовании.

• Производство стекла и керамики: Управление многозонными печами для варки стекла, обжига керамики и других высокотемпературных процессов.

• Научные исследования и лаборатории: Многоканальное управление температурой в лабораторных установках и стендах.

Сравнение с конкурентами

По сравнению с аналогичными многоканальными контроллерами температуры других производителей (например, Eurotherm, Omron, Yokogawa, Honeywell):

• Специализация на многоканальности: Модуль WATLOW ANAFAZE CLS216 специально разработан для многозонных применений и предлагает оптимальное соотношение цена/производительность для таких задач. В отличие от универсальных PLC с модулями ввода-вывода и программной реализацией ПИД, CLS216 предлагает готовое аппаратно-программное решение.

• ПИД-алгоритмы: Watlow имеет богатый опыт в разработке алгоритмов температурного регулирования, и контроллеры серии CLS, включая CLS216, используют проверенные и эффективные ПИД-алгоритмы с автонастройкой.

• Простота использования: Интуитивно понятное ПО для конфигурации и настройки упрощает работу с модулем WATLOW ANAFAZE CLS216.

• Надежность: Watlow известна своим высоким качеством и надежностью, что особенно важно для процессов, где отказ контроля температуры может привести к браку продукции или авариям.

Рекомендации по выбору и меры предосторожности

1. Проверка типа входов и выходов: При заказе модуля WATLOW ANAFAZE CLS216 необходимо точно указать требуемые типы входных сигналов (термопары, RTD, 4-20 мА) и выходных сигналов (SSR, аналоговые, релейные) для каждого канала. Модуль CLS216 может иметь различные конфигурации.

2. Проверка совместимости с датчиками: Убедитесь, что модуль поддерживает типы термопар или термосопротивлений, используемые в вашем процессе.

3. Правильность подключения термопар: При подключении термопар строго соблюдайте полярность и используйте компенсационные провода, соответствующие типу термопары. Ошибки при подключении могут привести к значительным погрешностям измерения.

4. Экранирование и заземление: Для обеспечения помехозащищенности используйте экранированные кабели для термопар и аналоговых сигналов, правильно заземляя экраны.

5. Конфигурирование и настройка: Настройка параметров модуля WATLOW ANAFAZE CLS216 (типы входов, диапазоны, ПИД-коэффициенты, уставки) должна выполняться квалифицированным персоналом с использованием соответствующего ПО или через лицевую панель (если имеется).

6. Автонастройка (Autotune): Рекомендуется использовать функцию автонастройки для определения оптимальных ПИД-коэффициентов для каждого канала, особенно при первом запуске или изменении условий процесса.

7. Условия эксплуатации: Обеспечьте соответствие условий в шкафу управления (температура, влажность, запыленность) требованиям, указанным в документации на модуль WATLOW ANAFAZE CLS216.

8. Приобретение у надежных поставщиков: Рекомендуется приобретать WATLOW ANAFAZE CLS216 у официальных дистрибьюторов Watlow или проверенных компаний, специализирующихся на оборудовании для температурного контроля, с предоставлением гарантии и технической поддержки.

Многоканальный контроллер температуры WATLOW ANAFAZE CLS216 является надежным и точным решением для управления многозонными температурными процессами, обеспечивая высокое качество регулирования и простоту интеграции в промышленные системы автоматизации.
