Описание продукта

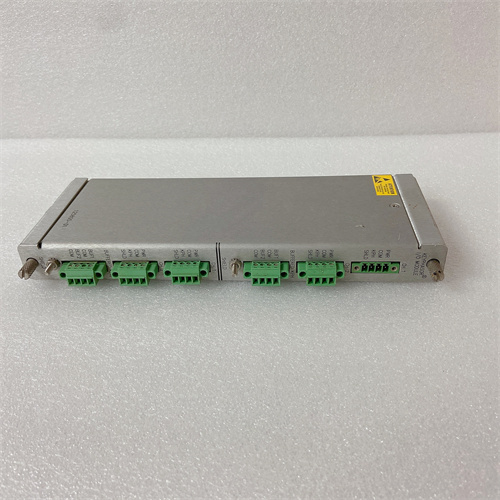

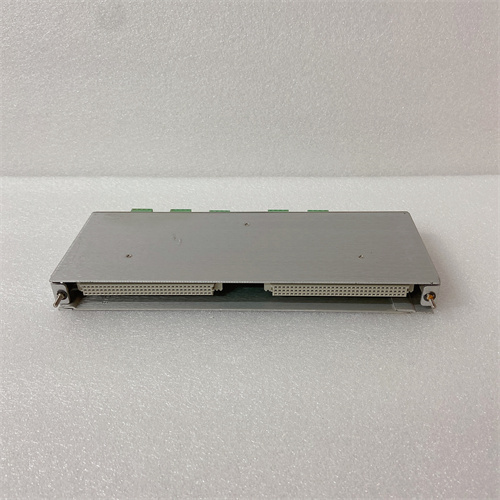

Модуль BENTLY 3500/25 125800-01 представляет собой конкретную ревизию и исполнение модуля релейного вывода для системы мониторинга состояния оборудования Bently Nevada 3500. Это устройство является физическим интерфейсом, преобразующим логические команды системы мониторинга (сигналы "Предупреждение", "Опасность") в механические переключения силовых цепей через электромеханические реле. Данная конкретная версия, 3500/25 125800-01, включает все стандартные функции модуля релейного вывода с уточненными заводскими настройками, компонентами и, возможно, аппаратными доработками, соответствующими этому серийному номеру партии. Использование модуля BENTLY 3500/25 125800-01 гарантирует полную совместимость и надежную работу в рамках системы 3500 при выполнении критических функций защиты оборудования.

Технические параметры

• Тип устройства: Модуль релейного вывода (Relay Output Module), конкретная ревизия/партия.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Ключевые параметры модуля 3500/25:

• Количество реле: 4 или 6 (уточняется для данной ревизии).

• Тип реле: Электромеханические, с перекидными контактами (Form C).

• Номинал контактов: Типично 250 В AC / 30 В DC, 2 А (резистивная нагрузка).

• Логика управления: Каждое реле программируется на срабатывание от комбинации каналов мониторинга при состояниях "Alert" (Предупреждение), "Danger" (Опасность) или "Not OK" (Неисправность).

• Функция "Power-Up + Danger": Гарантированное срабатывание при включении питания или его потере (по умолчанию).

• Индикация: Светодиоды состояния для каждого реле и модуля.

• Совместимость: Устанавливается в любом доступном слоте рамки системы 3500, кроме слотов питания и резервированного коммуникационного модуля (RIM).

Преимущества и особенности

• Критическая надежность для систем защиты: Модуль 3500/25 125800-01 обеспечивает надежное и прямое аппаратное отключение оборудования при превышении допустимых параметров, выступая последним рубежом защиты.

• Гальваническая развязка: Электромеханические реле обеспечивают полную изоляцию между чувствительной системой мониторинга и силовыми цепями управления, защищая электронику от помех и перенапряжений.

• Гибкая программируемая логика: Позволяет настроить сложные условия срабатывания каждого реле (например, "2 из 3" для критических измерений) через конфигурационное программное обеспечение.

• Функция гарантированного срабатывания: Режим "Power-Up + Danger" (Включение питания + Опасность) является ключевой функцией безопасности, обеспечивающей переход реле в активное состояние при подаче/снятии питания, что предотвращает необнаруженный отказ.

• Горячая замена: Модуль поддерживает замену без отключения питания всей системы (hot-swappable), что минимизирует простой.

Примеры применения в различных отраслях

• Аварийная остановка турбины (Trip): Прямая подача сигнала на отключение паровой или газовой турбины при срабатывании вибрационной защиты по каналу "Опасность".

• Активация систем сигнализации: Включение звуковых и световых оповещателей в операторной при достижении параметрами уровня "Предупреждение".

• Передача статуса в АСУ ТП: Замыкание цепей для передачи дискретных сигналов "Норма/Авария" в распределенную систему управления (DCS) или ПЛК.

• Защита компрессорных станций: Остановка центробежных компрессоров при опасных уровнях вибрации или осевого сдвига.

Сравнение с аналогами конкурентов

Модуль BENTLY 3500/25 125800-01 является частью закрытой, высокоспециализированной системы. Его прямыми аналогами являются релейные модули в других системах мониторинга машин, таких как Emerson CSI 6500 или Rockwell (Entek). Его ключевое отличие — глубокая интеграция в экосистему 3500, признанный промышленный стандарт для критических применений. Универсальные ПЛК или релейные модули не обеспечивают такой же тесной связи с датчиками, предварительно обработанными сигналами и специализированной логикой защиты.

Рекомендации по выбору и важные замечания

1. Точное соответствие ревизии: При замене вышедшего из строя модуля критически важно использовать модуль с точно таким же полным номером детали (3500/25 125800-01). Разные ревизии могут иметь отличия в схемотехнике или компонентах.

2. Проверка нагрузки контактов: Никогда не превышайте номинальный ток и напряжение контактов реле. Для индуктивных нагрузок (катушки, соленоиды) обязательно используйте защитные искрогасительные цепи (RC-снабберы, варисторы).

3. Конфигурация и тестирование: После установки модуль BENTLY 3500/25 125800-01 должен быть корректно сконфигурирован с помощью ПО Bently Nevada 3500 Configuration Software. Обязательно проводится полное функциональное тестирование логики срабатывания.

4. Регулярное плановое тестирование: Включите релейные выходы в график периодического Proof Test (проверочного тестирования) системы защиты для подтверждения их работоспособности.

5. Документация и отслеживание: Все конфигурационные изменения, замена модуля и результаты тестов должны документироваться для поддержания целостности системы безопасности.
