Описание продукта

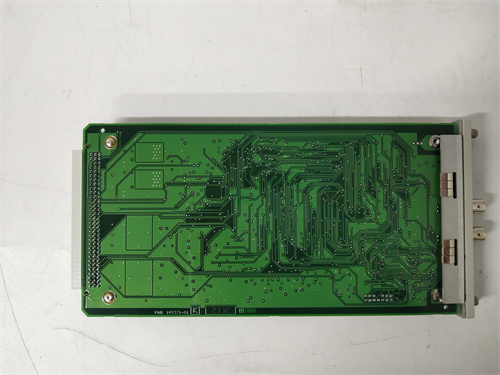

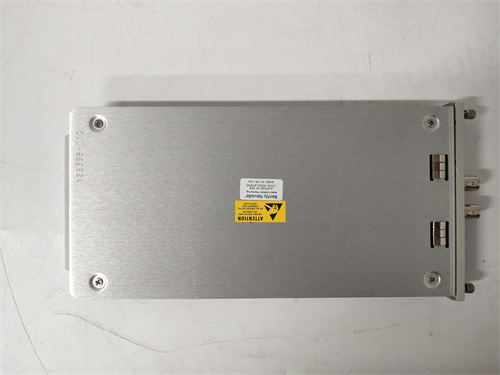

Модуль BENTLY 3500/25-01-01-00 представляет собой специфическую конфигурацию и ревизию модуля релейного вывода в рамках системы мониторинга состояния оборудования Bently Nevada 3500. Это аппаратное устройство выполняет критическую функцию преобразования логических сигналов тревоги («Предупреждение», «Опасность») от мониторных модулей системы в физические команды посредством замыкания контактов электромеханических реле. Конкретный суффикс -01-01-00 указывает на определенную версию, набор заводских настроек и, возможно, особенности компонентной базы. Модуль BENTLY 3500/25-01-01-00 обеспечивает надежное и прямое воздействие на внешние цепи управления для аварийной остановки (tripping) оборудования или активации систем сигнализации. Его безотказная работа является ключевым элементом в цепочке защиты критически важного роторного оборудования.

Технические параметры

• Тип устройства: Модуль релейного вывода (Relay Output Module), конкретная ревизия.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Основные параметры (типичные для серии 3500/25):

• Количество реле: 4 независимых электромеханических реле (конфигурация может варьироваться).

• Тип контактов: Перекидные (Form C: NO, NC, Common).

• Коммутационная способность: До 250 В переменного тока / 30 В постоянного тока, 2 А (резистивная нагрузка).

• Управление: Каждое реле программируется для срабатывания от выбранных каналов мониторинга. Поддерживаются состояния «Alert», «Danger», «Not OK».

• Функция безопасности: Режим «Power-Up & Danger» – реле активируется при подаче питания, потере питания или неисправности системы.

• Индикация: Светодиодные индикаторы состояния для каждого реле и модуля в целом.

• Совместимость: Монтируется в слот рамки системы 3500. Для работы требует корректной конфигурации в программном обеспечении системы.

Преимущества и особенности

• Надежность и прямая аппаратная защита: Модуль 3500/25-01-01-00 обеспечивает аппаратное, не зависящее от программного обеспечения, отключение оборудования при аварийных условиях, что является последней линией защиты.

• Полная гальваническая развязка: Электромеханические реле изолируют низковольтные цепи системы мониторинга от силовых цепей управления, защищая чувствительную электронику.

• Гибкая настраиваемая логика: Логика срабатывания каждого реле (например, активация по любому из нескольких каналов, по схеме «2 из 3») конфигурируется программно, что позволяет адаптировать защиту под конкретные требования машины.

• Критическая функция безопасности «Power-Up & Danger»: Гарантирует, что при любом нарушении питания системы или ее внутреннем сбое реле перейдут в активное (безопасное) состояние, инициируя останов оборудования.

• Поддержка горячей замены: Позволяет заменить неисправный модуль без остановки всей системы мониторинга и защищаемого оборудования.

Примеры применения в различных отраслях

• Защита турбогенераторов: Аварийная остановка паровых и газовых турбин при превышении допустимых уровней вибрации, осевого сдвига или скорости.

• Сигнализация на компрессорных станциях: Активация предупредительной и аварийной сигнализации при ухудшении состояния центробежных компрессоров.

• Интеграция с АСУ ТП: Передача дискретных сигналов о состоянии (Normal/Alert/Danger) в распределенную систему управления (DCS) или на панели оператора.

• Защита насосов высокого давления: Остановка насосных агрегатов при возникновении опасных механических неисправностей.

Сравнение с аналогами конкурентов

В нише систем мониторинга машин (Machine Condition Monitoring) модуль BENTLY 3500/25-01-01-00 конкурирует с релейными выходными модулями в системах таких производителей, как Emerson (CSI), Schenck, или Rockwell (Entek). Его ключевое преимущество — статус компонента системы Bently Nevada 3500, которая является отраслевым стандартом для наиболее ответственных применений в энергетике, нефтегазовой и химической промышленности. Универсальные ПЛК и релейные модули общего назначения не обладают специализированной логикой защиты, тесной интеграцией с датчиками вибрации и функциями, ориентированными на безопасность, как 3500/25-01-01-00.

Рекомендации по выбору и важные замечания

1. Точное соответствие номера детали: При заказе запасной части номер 3500/25-01-01-00 должен совпадать полностью. Даже незначительное отличие в суффиксе может указывать на несовместимую версию.

2. Проверка номинальной нагрузки: Строго соблюдайте номинальные параметры (ток, напряжение, характер нагрузки) контактов реле. Для коммутации индуктивных нагрузок (пускатели, соленоиды) обязательно используйте защитные RC-цепи или варисторы.

3. Обязательная конфигурация и тестирование: После установки модуль должен быть сконфигурирован с помощью специализированного ПО 3500 Configuration Software. После конфигурации проводится полное функциональное тестирование с имитацией сигналов «Alert» и «Danger».

4. Плановое проверочное тестирование (Proof Test): Модуль и связанная с ним логика защиты должны регулярно тестироваться в рамках процедур функционального безопасности для подтверждения их работоспособности.

5. Документирование изменений: Все изменения конфигурации, замены модулей и результаты тестов должны быть задокументированы в соответствии с процедурами управления системой безопасности.
