Описание продукта

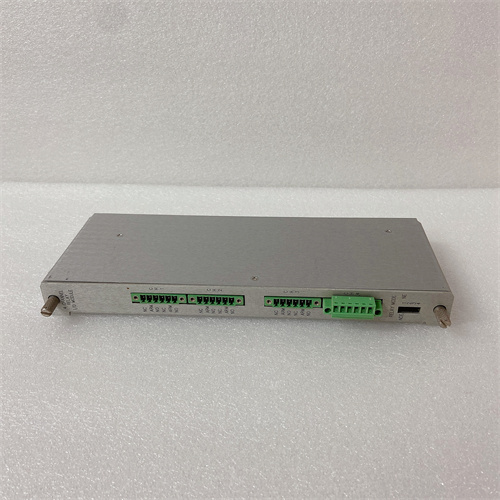

Модуль BENTLY 3500/32 125720-01 представляет собой конкретную ревизию 4-канального мониторного модуля системы Bently Nevada 3500, предназначенного для мониторинга относительной вибрации, осевого положения, дифференциального расширения и скорости вращения. Это интеллектуальное устройство является основным измерительным и обрабатывающим звеном в системе защиты критического роторного оборудования. Модуль 3500/32 125720-01 принимает сигналы от проксимити-датчиков (вибропреобразователей) и тахометров, обрабатывает их, сравнивает с уставками и формирует выходные сигналы состояния («Норма», «Предупреждение», «Опасность»). Эта конкретная версия, 125720-01, определяет аппаратную ревизию и особенности производства. Модуль BENTLY 3500/32 125720-01 является ключевым компонентом для предотвращения catastrophic failure (катастрофического отказа) турбин, компрессоров и другого вращающегося оборудования.

Технические параметры

• Тип устройства: 4-канальный мониторный модуль для вибрации и положения (Vibration/Position Monitor).

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Количество каналов: 4 независимых канала. Каждый канал можно сконфигурировать для:

• Относительной вибрации (X и Y)

• Осевого положения (Position)

• Дифференциального расширения

• Скорости (RPM)

• Типы входных сигналов: Принимает сигналы от датчиков Bently Nevada и других совместимых проксимити-систем (например, 3300 XL, 7200 серии). Поддерживает датчики смещения (Eddy Current) и тахометры.

• Динамические и статические измерения: Одновременно измеряет динамическую (вибрация) и статическую (положение) составляющие сигнала.

• Алгоритмы обработки: Выполняет обработку сигналов, включая фильтрацию, детектирование пиковых и среднеквадратичных значений, преобразование в Gap-Voltage.

• Уставки: Программируемые уставки «Предупреждение» (Alert) и «Опасность» (Danger) для каждого измеряемого параметра.

• Выходы: Формирует дискретные сигналы для релейных модулей (например, 3500/25) и аналоговые выходы 4-20 мА для систем DCS/PLC.

• Совместимость: Устанавливается в стойку системы 3500. Требует конфигурации через специализированное ПО.

Преимущества и особенности

• Высокая точность и надежность: Модуль 3500/32 125720-01 обеспечивает прецизионные измерения, необходимые для раннего обнаружения механических проблем. Его аппаратная часть рассчитана на работу в жестких промышленных условиях.

• Универсальность и гибкость: Возможность программной настройки каждого из 4 каналов под различные типы измерений позволяет адаптировать один модуль BENTLY 3500/32 125720-01 под широкий спектр задач мониторинга на одной машине.

• Расширенная диагностика: Модуль проводит непрерывную самодиагностику и диагностику подключенных датчиков (обрыв, короткое замыкание, неисправность), повышая общую надежность системы защиты.

• Комплексный мониторинг: Позволяет отслеживать взаимосвязь между вибрацией, положением ротора и скоростью вращения, что критически важно для анализа состояния оборудования.

• Интеграция с системой 3500: Является неотъемлемой частью системы, обеспечивая бесшовный обмен данными с другими модулями (питания, релейными, коммуникационными).

Примеры применения в различных отраслях

• Мониторинг паровых и газовых турбин: Контроль вибрации подшипников, осевого положения ротора и дифференциального расширения цилиндров.

• Защита центробежных компрессоров: Измерение вибрации вала и осевого сдвига на критических компрессорных станциях.

• Насосы высокого давления: Контроль вибрации и положения роторов насосов питательной воды на электростанциях.

• Дробилки и мельницы: Мониторинг вибрации тяжелого оборудования в горнодобывающей и металлургической промышленности.

Сравнение с аналогами конкурентов

Прямыми аналогами модуля BENTLY 3500/32 125720-01 являются мониторные модули других производителей систем защиты машин, таких как Emerson CSI 6500 или Siemens Sipart. Однако система Bently Nevada 3500, и в частности модуль 3500/32, считается отраслевым стандартом для самых ответственных применений. Его ключевое преимущество — это проверенная временем, специализированная архитектура, ориентированная именно на задачи мониторинга механического состояния с высочайшим уровнем достоверности и функциями, ориентированными на безопасность (например, сертификация по SIL 2).

Рекомендации по выбору и важные замечания

1. Точное соответствие номера детали: При замене устаревшего или неисправного модуля необходимо использовать модуль с идентичным полным номером 3500/32 125720-01 для гарантии совместимости. Проверьте маркировку на старом модуле.

2. Конфигурация и калибровка: После установки модуль требует обязательной конфигурации в программном обеспечении Bently Nevada 3500 Configuration Software. Необходимо корректно задать тип датчика, уставки, коэффициенты масштабирования и логику выходов.

3. Квалификация персонала: Работы по настройке и обслуживанию модуля BENTLY 3500/32 125720-01 должны выполнять специалисты, прошедшие соответствующее обучение по системам Bently Nevada.

4. Плановое функциональное тестирование: Модуль и связанные с ним датчики должны быть включены в график регулярного проверочного тестирования (Proof Test) для подтверждения корректности измерений и срабатывания уставок.

5. Резервирование: Для критически важных измерений (например, вибрации подшипника) рассмотрите использование резервированных конфигураций (два датчика на один параметр с настройкой логики «2 из 2» или «2 из 3»).
