Описание продукта

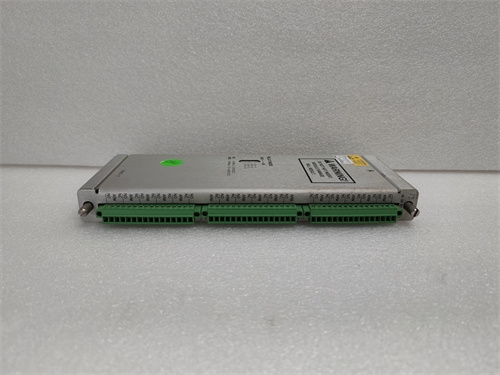

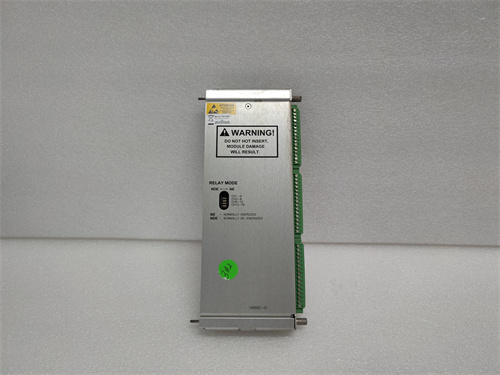

Модуль BENTLY 3500/33 149992-01 представляет собой специфическую ревизию 4-канального мониторного модуля, предназначенного для мониторинга абсолютной (корпусной) вибрации в системе Bently Nevada 3500. В отличие от модулей для относительной вибрации, модуль 3500/33 обрабатывает сигналы от акселерометров или датчиков скорости, устанавливаемых непосредственно на корпусе подшипника или станине машины. Он измеряет вибрацию, передаваемую от ротора через подшипники на корпус. Модуль 3500/33 149992-01 является критически важным компонентом для комплексной оценки состояния машин, особенно тех, где установка проксимити-датчиков невозможна или требуется дополнение к измерениям относительной вибрации. Эта конкретная версия 149992-01 определяет аппаратную ревизию и производственные особенности модуля.

Технические параметры

• Тип устройства: 4-канальный мониторный модуль для абсолютной (корпусной) вибрации (Seismic Vibration Monitor).

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Количество каналов: 4 независимых канала.

• Типы входных сигналов: Принимает сигналы от акселерометров (выход: IEPE/ICP®) или датчиков скорости. Обеспечивает необходимое питание постоянным током (2-20 мА) для датчиков IEPE.

• Измеряемые параметры: Пиковое (Peak) или среднеквадратичное (RMS) значение виброускорения, виброскорости или виброперемещения (после интегрирования).

• Частотный диапазон: Оптимизирован для типичного диапазона частот корпусной вибрации (например, от 10 Гц до 1 кГц или 2 кГц).

• Динамический диапазон: Широкий динамический диапазон для точного измерения как низкого, так и высокого уровня вибрации.

• Уставки: Программируемые уставки «Предупреждение» (Alert) и «Опасность» (Danger) для каждого канала.

• Выходы: Формирует аналоговые выходы 4-20 мА для каждого канала (соответствующие виброскорости или виброперемещению), а также дискретные сигналы состояний для релейных модулей (например, 3500/25).

• Совместимость: Устанавливается в стойку системы 3500 и конфигурируется с помощью специализированного ПО.

Преимущества и особенности

• Мониторинг состояния подшипников и конструкций: Модуль 3500/33 149992-01 специально разработан для выявления проблем, связанных с подшипниками качения, механическими ослаблениями, дисбалансом и другими неисправностями, которые наиболее ярко проявляются в вибрации корпуса.

• Поддержка датчиков IEPE: Встроенная схема питания и согласования для современных акселерометров с интегрированной электроникой (IEPE) упрощает установку и повышает точность измерений.

• Гибкость настройки параметров: Возможность выбора измеряемого параметра (ускорение, скорость, перемещение) и типа детектирования (пик, RMS) позволяет адаптировать модуль BENTLY 3500/33 149992-01 под конкретные стандарты мониторинга и требования машины.

• Диагностика датчиков и каналов: Осуществляет непрерывный контроль целостности подключенных акселерометров (обрыв, короткое замыкание).

• Интеграция в комплексную систему защиты: Работает в единой среде с модулями относительной вибрации, положения и скорости, обеспечивая оператору полную картину состояния машины.

Примеры применения в различных отраслях

• Мониторинг насосов и вентиляторов: Контроль корпусной вибрации центробежных и поршневых насосов, дымососов, вентиляторов главного проветривания.

• Защита редукторов и зубчатых передач: Выявление повреждений подшипников и зубьев в редукторах турбин, мельниц и смесителей.

• Мониторинг электродвигателей: Контроль вибрации подшипниковых узлов мощных асинхронных и синхронных двигателей.

• Оборудование с роликовыми подшипниками: Машины, где применение датчиков Eddy Current затруднено, и основным диагностическим параметром является абсолютная вибрация.

Сравнение с аналогами конкурентов

Аналогами модуля BENTLY 3500/33 149992-01 являются модули для мониторинга абсолютной вибрации в системах других производителей, таких как Emerson CSI 6500 ATG или Vibro-Meter (Meggit). Его ключевое преимущество — это интеграция в общепризнанную и наиболее распространенную систему защиты Bently Nevada 3500, что обеспечивает единый интерфейс настройки, диагностики и управления для всех типов мониторинга на объекте. Это избавляет от необходимости использования разрозненных систем от разных вендоров.

Рекомендации по выбору и важные замечания

1. Выбор типа датчика: Определитесь с типом используемых датчиков (акселерометры IEPE или датчики скорости) и убедитесь, что их характеристики (чувствительность, частотный диапазон) совместимы с модулем 3500/33 149992-01.

2. Правильный монтаж датчиков: Качество измерений абсолютной вибрации в огромной степени зависит от правильности монтажа акселерометра (чистая, ровная поверхность, надежное крепление, правильная ориентация). Используйте рекомендуемые методы монтажа.

3. Конфигурация параметров измерения: Корректно настройте в конфигурационном ПО тип входного сигнала, единицы измерения, уставки и частотные фильтры (при необходимости) для каждого канала модуля BENTLY 3500/33 149992-01.

4. Калибровка и тестирование: Регулярно проводите проверку и калибровку каналов измерения с помощью переносных калибраторов вибрации в рамках процедур планового технического обслуживания (PM).

5. Анализ данных в комплексе: Данные от модуля 3500/33 следует анализировать совместно с данными от модулей относительной вибрации (3500/32) для получения наиболее точной диагностической картины.
