Описание продукта

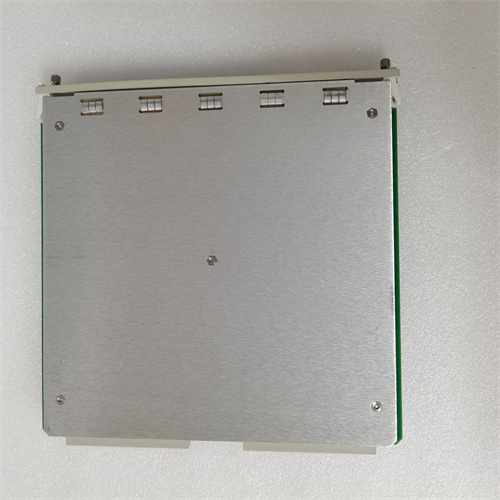

Модуль BENTLY 3500/33-01 представляет собой базовую или стандартную версию 4-канального мониторного модуля для измерения абсолютной (корпусной) вибрации в системе мониторинга состояния оборудования Bently Nevada 3500. Этот модуль предназначен для обработки сигналов от акселерометров или датчиков скорости, установленных на корпусах подшипников, станинах или других неподвижных частях вращающегося оборудования. Основная функция модуля 3500/33-01 — преобразование аналоговых сигналов вибрации в цифровые данные, их сравнение с заданными пороговыми значениями и формирование выходных сигналов для систем защиты и управления. Установка модуля BENTLY 3500/33-01 позволяет осуществлять непрерывный контроль механического состояния машин по параметрам виброскорости или виброперемещения, что является ключевым для предотвращения аварийных ситуаций.

Технические параметры

• Тип устройства: 4-канальный мониторный модуль для абсолютной (сейсмической) вибрации (Seismic Vibration Monitor).

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Количество каналов: 4 независимых изолированных канала.

• Типы входных сигналов: Принимает сигналы от акселерометров с токовым питанием (IEPE/ICP®) или пассивных датчиков скорости. Обеспечивает питание постоянным током (обычно 2-20 мА) для датчиков IEPE.

• Измеряемые параметры: Виброскорость (мм/с, дюйм/с) или виброперемещение (мкм, мил). Может вычислять пиковые (Peak) или среднеквадратичные (RMS) значения.

• Частотный диапазон: Оптимизирован для полосы частот, характерной для корпусной вибрации (например, от 4.5 Гц до 1000 Гц).

• Динамический диапазон: Широкий, для точного измерения в различных рабочих условиях.

• Программируемые уставки: Независимые уставки «Предупреждение» (Alert) и «Опасность» (Danger) для каждого канала.

• Выходные сигналы: Аналоговые выходы 4-20 мА для каждого канала, пропорциональные уровню вибрации; дискретные сигналы состояний (Норма/Alert/Danger) для релейных модулей.

• Диагностика: Встроенный контроль целостности датчиков (обрыв, короткое замыкание) и самодиагностика модуля.

Преимущества и особенности

• Специализация на корпусной вибрации: Модуль 3500/33-01 оптимально подходит для диагностики проблем с подшипниками качения, механическими ослаблениями, дисбалансом и другими неисправностями, которые наиболее точно определяются по вибрации корпуса.

• Поддержка современных датчиков: Наличие входа для датчиков IEPE с интегрированной электроникой упрощает установку, повышает помехоустойчивость и обеспечивает высокую точность измерений.

• Гибкость настройки: Возможность программной конфигурации типа датчика, единиц измерения и порогов срабатывания делает модуль BENTLY 3500/33-01 универсальным решением для различных типов машин и стандартов.

• Интеграция в единую систему защиты: Работает в одном шасси с другими модулями системы 3500 (мониторами относительной вибрации, положения, скорости), предоставляя оператору комплексную картину состояния машины.

• Высокая надежность и промышленное исполнение: Предназначен для круглосуточной работы в условиях повышенной вибрации, температуры и электромагнитных помех.

Примеры применения в различных отраслях

• Мониторинг насосного оборудования: Контроль вибрации корпусов центробежных и поршневых насосов на нефтеперекачивающих станциях, в системах водоснабжения и на электростанциях.

• Защита вентиляторов и дымососов: Измерение вибрации тяжелых вентиляторов систем проветривания, котловых дымососов.

• Диагностика редукторов и зубчатых передач: Выявление повреждений подшипников и зубьев в редукторах мельниц, смесителей, конвейеров.

• Мониторинг электродвигателей: Контроль вибрации подшипниковых щитов крупных электродвигателей.

Сравнение с аналогами конкурентов

Модуль BENTLY 3500/33-01 конкурирует с аналогичными модулями для мониторинга абсолютной вибрации от других производителей систем защиты машин, таких как Emerson CSI 6500 или Siemens Sipart VS. Его ключевое преимущество — принадлежность к системе Bently Nevada 3500, которая является отраслевым стандартом для наиболее ответственных применений. Это обеспечивает единообразие интерфейса, конфигурации, диагностики и технической поддержки на объекте, где уже используются другие компоненты системы 3500.

Рекомендации по выбору и важные замечания

1. Выбор и монтаж датчиков: Качество измерений напрямую зависит от правильного выбора акселерометров (частотный диапазон, чувствительность) и их корректного монтажа (надежное крепление к чистой поверхности, ориентация, длина кабеля).

2. Конфигурация в специализированном ПО: Модуль требует настройки через ПО 3500 Configuration Software. Необходимо правильно задать тип датчика (IEPE/скорость), единицы измерения, уставки Alarm и Danger.

3. Калибровка и верификация: В рамках планового обслуживания рекомендуется проводить периодическую проверку каналов модуля BENTLY 3500/33-01 с помощью переносного калибратора вибрации для подтверждения точности измерений.

4. Анализ совместно с другими параметрами: Для полноценной диагностики данные абсолютной вибрации с модуля 3500/33-01 должны анализироваться в комплексе с данными о относительной вибрации, температуре подшипников и технологических параметрах.

5. Резервирование для критических применений: Для особо важных точек измерения, отказ которых может привести к серьезным последствиям, следует рассмотреть использование резервированных каналов или установку дублирующих датчиков.
