Описание продукта

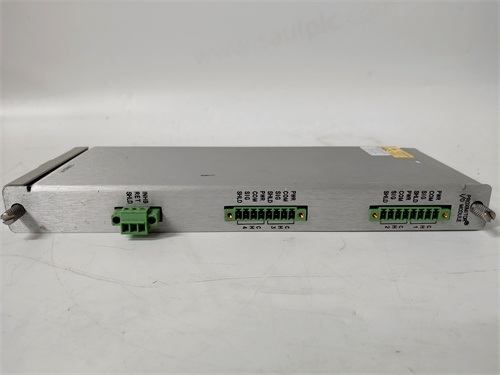

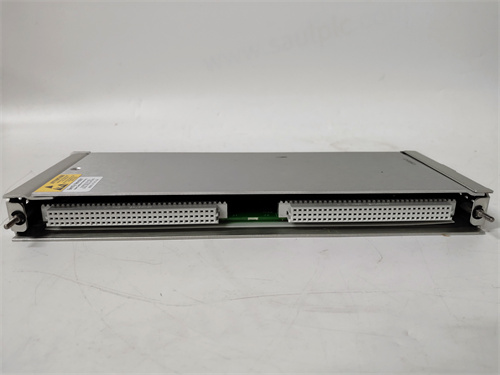

Модуль BENTLY 3500/40M 125680-01 представляет собой конкретную ревизию 16-канального модуля мониторинга температуры (Temperature Monitor) в составе системы мониторинга состояния оборудования Bently Nevada 3500. Это устройство предназначено для непрерывного контроля температуры в критических точках вращающегося оборудования, таких как подшипники скольжения, корпуса подшипников, масло в системе смазки и другие элементы. Модуль 3500/40M 125680-01 обрабатывает сигналы от термопреобразователей сопротивления (RTD), преобразуя изменение сопротивления в точное значение температуры. Его основная задача — своевременно обнаруживать аномальный нагрев, который является предвестником серьезных механических неисправностей. Установка модуля BENTLY 3500/40M 125680-01 обеспечивает надежную защиту дорогостоящего оборудования от повреждений, вызванных перегревом.

Технические параметры

• Тип устройства: 16-канальный модуль мониторинга температуры (Temperature Monitor), конкретная ревизия.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Количество каналов: 16 независимых каналов для подключения датчиков температуры.

• Тип входных сигналов: Поддерживает 2-проводные или 3-проводные датчики сопротивления (RTD), стандартно — Pt100 (100 Ом при 0°C).

• Диапазон измеряемых температур: Стандартный промышленный диапазон, например, от -50°C до +200°C или шире.

• Точность: Высокая точность измерения, характерная для систем данного класса.

• Программируемые уставки: Для каждого канала независимо настраиваются пороговые значения «Предупреждение» (Alert) и «Опасность» (Danger). Также возможна настройка уставки по скорости изменения температуры (Rate-of-Change).

• Выходные сигналы:

• Аналоговые выходы 4-20 мА для ключевых каналов (обычно до 4).

• Дискретные сигналы состояний (Норма/Alert/Danger) для каждого канала, передаваемые на релейные модули (например, 3500/25).

• Диагностика: Встроенный контроль обрыва и короткого замыкания в цепях датчиков RTD.

• Совместимость: Устанавливается в стойку системы 3500. Конфигурация осуществляется с помощью ПО 3500 Configuration Software.

Преимущества и особенности

• Высокая плотность и экономичность: Модуль 3500/40M 125680-01 позволяет контролировать до 16 точек температуры одним устройством, что экономит место в стойке и упрощает монтаж для оборудования с большим количеством контролируемых точек.

• Раннее обнаружение неисправностей: Контроль температуры является одним из самых эффективных способов раннего выявления проблем, таких как износ подшипников, ухудшение качества смазки или нарушение центровки.

• Гибкость настройки параметров тревог: Наличие двух уровней тревог (Alert и Danger) и возможность настройки уставки по скорости нарастания температуры позволяют реализовать многоуровневую стратегию защиты и прогнозирования.

• Надежная диагностика измерительных цепей: Функция самодиагностики модуля и контроля состояния датчиков предотвращает ложные срабатывания и повышает общую надежность системы мониторинга.

• Полная интеграция в систему 3500: Модуль BENTLY 3500/40M 125680-01 работает в едином информационном пространстве с модулями вибрации, положения и скорости, обеспечивая комплексный анализ состояния оборудования.

Примеры применения в различных отраслях

• Энергетика (ТЭЦ, АЭС, ГЭС): Мониторинг температуры подшипников турбогенераторов, насосов питательной воды, температура масла в системе смазки.

• Нефтегазовая промышленность: Контроль температуры подшипников центробежных и поршневых компрессоров, газовых турбин, насосов высокого давления.

• Металлургия: Измерение температуры подшипников валков прокатных станов, редукторов, вентиляторов газоочистки.

• Химическая промышленность: Мониторинг температуры агрегатов в критических технологических процессах.

Сравнение с аналогами конкурентов

Модуль BENTLY 3500/40M 125680-01 конкурирует с многоканальными температурными мониторами в системах других производителей, таких как Emerson CSI 6500 или Schneider Electric (предыдуще Foxboro). Его ключевое отличие и преимущество — это глубокая интеграция в экосистему Bently Nevada 3500, которая является отраслевым стандартом для мониторинга механического состояния. Это обеспечивает:

• Единый интерфейс конфигурации и диагностики.

• Согласованную работу с модулями вибрации для комплексной защиты.

• Высокую надежность и признание в секторах с жесткими требованиями.

Рекомендации по выбору и важные замечания

1. Подтверждение ревизии: При заказе запасной части номер 3500/40M 125680-01 должен полностью совпадать с номером на заменяемом модуле. Разные ревизии могут иметь отличия.

2. Качество датчиков и монтажа: Используйте высококачественные датчики RTD с соответствующим классом точности. Правильный монтаж датчика (плотный тепловой контакт) критически важен для точности измерений.

3. Конфигурация в специализированном ПО: Модуль требует обязательной настройки через 3500 Configuration Software. Необходимо задать тип датчика, уставки, время задержки срабатывания и при необходимости — функцию Rate-of-Change.

4. Плановое тестирование и калибровка: Включите каналы модуля BENTLY 3500/40M 125680-01 в график периодической проверки. Для ответственных применений может потребоваться калибровка с помощью эталонного источника сопротивления.

5. Анализ данных: Температурные данные наиболее ценны при анализе трендов. Используйте программное обеспечение для анализа состояния (например, System 1™) для выявления медленных изменений, указывающих на развивающийся дефект.
