Описание продукта

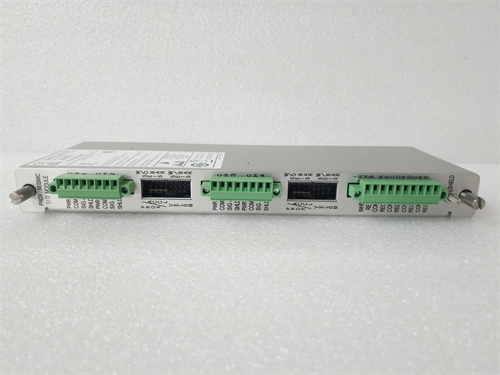

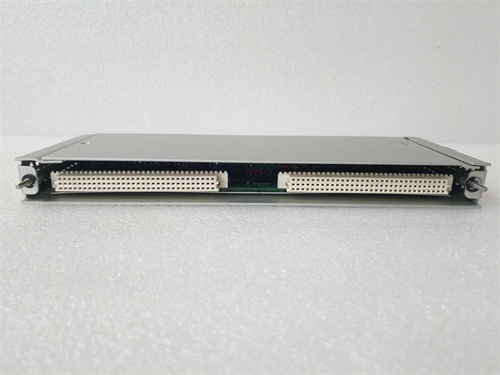

Модуль BENTLY 3500/42 128240-01 представляет собой конкретную ревизию 2-канального модуля мониторинга скорости и фазы (Speed/Phase Monitor) в системе Bently Nevada 3500. Этот специализированный модуль выполняет критически важные функции измерения скорости вращения (RPM) и определения угла фазы вибрационного сигнала. Модуль 3500/42 128240-01 обрабатывает сигналы от тахометров (индуктивных датчиков, оптопар, магнитных датчиков) и вибрационных датчиков для обеспечения точного отслеживания скорости ротора и анализа фазовых соотношений. Эти данные необходимы для правильной работы систем балансировки, анализа спектра вибрации и реализации сложных алгоритмов защиты. Установка модуля BENTLY 3500/42 128240-01 обеспечивает контроль критических параметров, связанных с кинематикой вращающегося оборудования.

Технические параметры

• Тип устройства: 2-канальный модуль мониторинга скорости и фазы (Speed/Phase Monitor).

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Количество каналов: 2 независимых канала (каждый канал может обрабатывать сигналы тахометра и вибрации).

• Измеряемые параметры:

• Скорость вращения (RPM)

• Угол фазы (относительно метки тахометра)

• Ускорение/замедление (Rate of change)

• Типы входных сигналов:

• Тахометр: Импульсные сигналы от индуктивных, магнитных, оптических датчиков или датчиков Холла.

• Вибрация: Сигнал от проксимити-датчика (для определения фазы вибрации).

• Диапазон измерений скорости: Широкий диапазон, например, от 1 до 99999 об/мин (зависит от конфигурации).

• Программируемые уставки: Уставки по скорости (минимальная, максимальная), уставки по скорости изменения (ускорение/замедление), уставки по фазе.

• Выходные сигналы:

• Дискретные сигналы состояний для релейных модулей (например, превышение скорости, потеря скорости)

• Аналоговый выход 4-20 мА, пропорциональный скорости

• Импульсный выход, пропорциональный скорости (для внешних устройств)

• Диагностика: Контроль целостности цепей тахометра, обнаружение пропадания импульсов.

• Совместимость: Устанавливается в стойку системы 3500. Конфигурация через ПО 3500 Configuration Software.

Преимущества и особенности

• Критическая важность для анализа вибрации: Модуль 3500/42 128240-01 обеспечивает опорный сигнал тахометра, необходимый для синхронного анализа спектра вибрации, что позволяет идентифицировать гармонические составляющие и проводить точную балансировку роторов.

• Защита от превышения и потери скорости: Контроль скорости вращения является одной из основных функций защиты роторного оборудования. Модуль BENTLY 3500/42 128240-01 обеспечивает надежное срабатывание при выходе скорости за допустимые пределы.

• Определение угла фазы: Измерение фазы вибрации относительно метки на роторе — это ключевой параметр для диагностики неуравновешенности, нарушения центровки и других механических дефектов.

• Гибкость подключения датчиков: Поддержка различных типов тахометрических датчиков позволяет адаптировать модуль к особенностям конкретной машины.

• Интеграция с системой балансировки: Данные о скорости и фазе, предоставляемые модулем 3500/42 128240-01, используются системами онлайн-балансировки для управления балансировочными грузами.

Примеры применения в различных отраслях

• Турбогенераторы электростанций: Контроль скорости вращения ротора, обнаружение превышения скорости, обеспечение сигнала тахометра для анализатора вибрации.

• Центробежные компрессоры: Мониторинг скорости вращения вала, защита от помпажа (через контроль скорости изменения), анализ фазовой характеристики.

• Насосы высокого давления: Контроль скорости для защиты от кавитации и других нештатных режимов.

• Вращающееся оборудование, требующее балансировки: Обеспечение данных для систем балансировки в режиме онлайн или офлайн.

Сравнение с аналогами конкурентов

Модуль BENTLY 3500/42 128240-01 конкурирует с модулями контроля скорости в системах других производителей, таких как Emerson CSI 6500 или Siemens Sipart. Его ключевое преимущество — глубокая интеграция в экосистему Bently Nevada 3500, что обеспечивает:

• Синхронизацию данных: Точную временную привязку событий по скорости к событиям по вибрации и температуре.

• Единый интерфейс конфигурации: Настройка всех параметров защиты в одном программном обеспечении.

• Комплексную логику защиты: Возможность создания сложных алгоритмов срабатывания, учитывающих взаимосвязь скорости, вибрации и температуры.

Рекомендации по выбору и важные замечания

1. Правильный выбор и монтаж тахометрического датчика: Точность и надежность измерения скорости зависят от типа и качества монтажа датчика (правильный зазор, чистота метки на валу, отсутствие помех). Для критических применений часто используется два независимых тахометрических канала.

2. Конфигурация параметров: Тщательная настройка модуля 3500/42 128240-01 в конфигурационном ПО: определение числа импульсов на оборот, установка пороговых значений скорости (минимальная, максимальная, опасная), настройка времени задержки срабатывания.

3. Тестирование функции потери скорости: Функция защиты от потери скорости (Loss-of-Speed) должна быть обязательно протестирована, так как ее некорректная работа может привести к серьезным последствиям.

4. Использование для анализа: Не ограничивайтесь функцией защиты. Активно используйте данные о скорости и фазе с модуля BENTLY 3500/42 128240-01 для проведения диагностического анализа спектров вибрации в привязке к оборотам (Order Analysis).

5. Резервирование: Для критически важных машин, где отказ тахометрического канала неприемлем, рассмотрите возможность резервирования путем установки двух независимых тахометрических систем и их подключения к разным каналам модуля или к разным модулям.
