Описание продукта

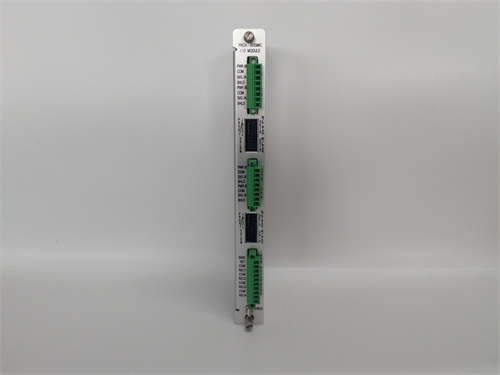

Модуль BENTLY 3500/42 128229-01 представляет собой конкретную аппаратную ревизию 2-канального модуля мониторинга скорости и фазы (Speed and Phase Monitor) в системе мониторинга состояния оборудования Bently Nevada 3500. Это устройство является специализированным контроллером, предназначенным для точного измерения скорости вращения (RPM) и угла фазы вибрационного сигнала относительно опорной метки на роторе. Модуль 3500/42 128229-01 обрабатывает сигналы от тахометрических датчиков и датчиков вибрации, предоставляя данные, критически важные для балансировки, анализа порядка вибрации (order analysis) и реализации функций защиты, связанных со скоростью. Надежная работа модуля BENTLY 3500/42 128229-01 лежит в основе управления динамическим состоянием роторных машин.

Технические параметры

• Тип устройства: 2-канальный модуль мониторинга скорости и фазы.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Количество каналов: 2 независимых канала, каждый из которых может обрабатывать сигналы тахометра и опорный вибрационный сигнал.

• Измеряемые параметры: Скорость вращения (об/мин), ускорение/замедление (rate of change), угол фазы (градусы).

• Типы входных сигналов:

• Тахометр: Импульсный сигнал от индуктивного, магнитного, оптического датчика или датчика на эффекте Холла.

• Вибрация (для фазы): Сигнал от проксимити-датчика (относительная вибрация) для привязки фазы колебаний к метке на валу.

• Диапазон измерения скорости: Широкий, обычно от 1 до 99,999 об/мин.

• Точность измерения фазы: Высокая, необходимая для балансировочных работ.

• Программируемые уставки: Уставки по минимальной/максимальной скорости, уставки по скорости изменения (разгона/торможения), уставки по фазе. Настройка времени задержки срабатывания.

• Выходные сигналы:

• Дискретные релейные выходы (состояния: «Опасность по скорости», «Предупреждение по скорости», «Потеря скорости»).

• Аналоговый выход 4-20 мА, пропорциональный скорости.

• Импульсный выход, пропорциональный скорости (для стробоскопов, регистраторов).

• Диагностика: Контроль состояния цепи тахометра (обрыв, короткое замыкание, пропадание импульсов).

• Совместимость: Монтаж в стойку 3500. Конфигурация через ПО 3500/Configuration Software.

Преимущества и особенности

• Ключевой элемент для анализа вибрации: Модуль 3500/42 128229-01 предоставляет опорный сигнал (триггер) для синхронного усреднения спектров вибрации, что позволяет проводить точный анализ порядка (order analysis) и идентифицировать гармонические составляющие, связанные с частотой вращения.

• Незаменим для балансировки: Измерение угла фазы вибрации относительно метки на роторе является основой для проведения балансировочных работ как в режиме онлайн, так и офлайн.

• Надежная защита по скорости: Обеспечивает функции защиты от превышения скорости (overspeed), потери скорости (loss-of-speed) и недопустимого ускорения/замедления, что критически важно для безопасности турбин и других высокоскоростных машин.

• Гибкость конфигурации: Возможность настройки различных типов тахометрических датчиков (число импульсов на оборот, уровень срабатывания) и сложной логики срабатывания уставок.

• Интеграция в комплексную систему защиты: Модуль BENTLY 3500/42 128229-01 является неотъемлемой частью системы 3500, позволяя создавать взаимосвязанные логики защиты, где срабатывание может зависеть от комбинации скорости, вибрации и температуры.

Примеры применения в различных отраслях

• Паровые и газовые турбины (ТЭЦ, АЭС): Защита от превышения скорости (Overspeed Trip), контроль скорости во время пуска и останова, предоставление сигнала для анализатора вибрации.

• Компрессорные станции: Мониторинг скорости центробежных компрессоров, защита от помпажа (через контроль быстрого изменения скорости).

• Турбогенераторы: Обеспечение данных для систем онлайн-балансировки и анализа вибрации в реальном времени.

• Крупные насосы и вентиляторы: Контроль скорости вращения для защиты механической части и оптимизации режима работы.

Сравнение с аналогами конкурентов

Модуль BENTLY 3500/42 128229-01 конкурирует с аналогичными модулями контроля скорости от производителей систем мониторинга, таких как Emerson CSI 2600/6500 или Siemens Sipart. Его главное конкурентное преимущество — это интеграция в универсальную и признанную платформу Bently Nevada 3500. Это обеспечивает бесшовный обмен данными с модулями вибрации, согласованное время срабатывания и единый инструмент конфигурации и диагностики, что особенно ценно для сложных, ответственных объектов.

Рекомендации по выбору и важные замечания

1. Критическая важность правильного выбора датчика: Надежность измерения скорости зависит от типа и правильности монтажа тахометрического датчика (правильный зазор, чистая и четкая метка на валу, отсутствие ложных импульсов). Для ответственных применений обязательна установка двух независимых тахосистем.

2. Точная настройка конфигурации: В программном обеспечении необходимо точно задать количество импульсов на оборот, пороги срабатывания по напряжению для датчика, все уставки по скорости и корректные временные задержки для избежания ложных срабатываний.

3. Регулярное тестирование функции Overspeed: Функция защиты от превышения скорости является критической для безопасности. Ее работоспособность должна регулярно проверяться в соответствии с регламентами завода-изготовителя и нормативными требованиями (например, с помощью специальных тестовых режимов или симуляторов).

4. Использование для диагностики: Данные о скорости и фазе от модуля BENTLY 3500/42 128229-01 должны активно использоваться не только для защиты, но и для диагностического анализа (тренды скорости, анализ порядка вибрации), что помогает выявлять развивающиеся дефекты.

5. Проверка совместимости ревизии: При замене вышедшего из строя модуля ревизия 128229-01 должна полностью соответствовать требованиям системы. Разные ревизии могут иметь отличия в схемотехнике или заводских настройках.
