Описание продукта

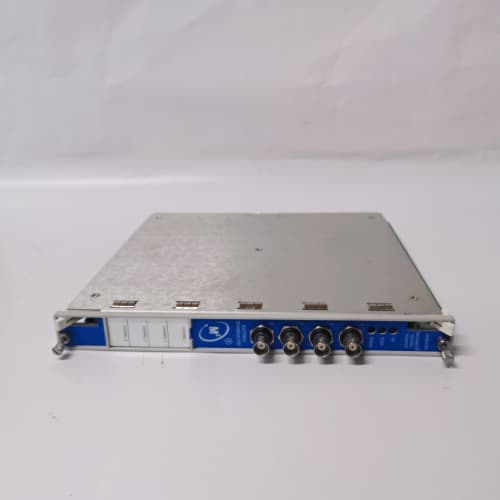

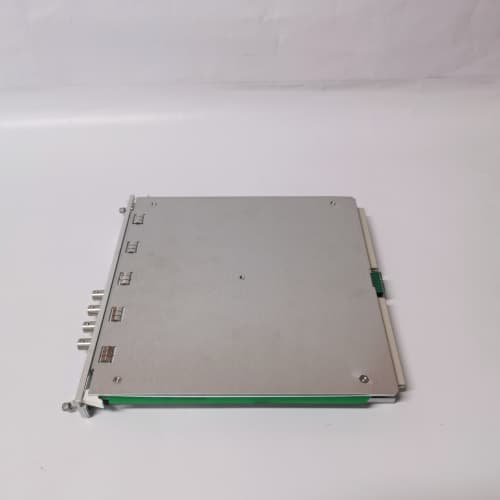

Модуль BENTLY 3500/42 140734-02 является конкретной аппаратной ревизией (версией) 2-канального модуля мониторинга скорости и фазы в рамках системы Bently Nevada 3500. Это интеллектуальное устройство предназначено для выполнения двух критически важных функций: точного измерения скорости вращения ротора (RPM) и определения угла фазы вибрационного сигнала. Модуль 3500/42 140734-02 обрабатывает импульсные сигналы от тахометрических датчиков (тахометров) и аналоговые сигналы от датчиков вибрации для обеспечения данных, необходимых для защиты, диагностики и балансировки вращающегося оборудования. Данная ревизия 140734-02 определяет специфические характеристики компонентов и прошивки модуля. Использование модуля BENTLY 3500/42 140734-02 обеспечивает надежный контроль кинематических параметров, напрямую влияющих на безопасность и ресурс машин.

Технические параметры

• Тип устройства: 2-канальный модуль мониторинга скорости и фазы (Speed and Phase Monitor), ревизия 140734-02.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Количество каналов: 2 независимых канала (Каждый канал: вход тахометра + вход для сигнала вибрации/фазы).

• Измеряемые параметры:

• Скорость вращения (об/мин, RPM).

• Ускорение/замедление (Rate of Speed Change).

• Угол фазы вибрации (градусы).

• Входные сигналы:

• Тахометр: Импульсный сигнал от индуктивных, магнитных, оптических датчиков или датчиков Холла. Поддерживает настройку числа импульсов на оборот.

• Вибрация (для фазы): Сигнал от проксимити-датчика (обычно с модуля вибрации) для привязки фазы пика вибрации к метке на валу.

• Диапазон скорости: Широкий, например, от 1 до 99,999 об/мин.

• Программируемые уставки (на канал): Уставки "Alert" и "Danger" по скорости (минимум/максимум), уставки по скорости изменения, уставки по фазе.

• Выходные сигналы:

• Аналоговый выход 4-20 мА, пропорциональный скорости.

• Дискретные выходы состояний ("Alert", "Danger", "Not OK") для управления релейными модулями (например, 3500/25).

• Импульсный выход (повторение входного сигнала тахометра) для внешних устройств.

• Диагностика: Контроль состояния цепи тахометра (обрыв, короткое замыкание, пропадание импульсов).

• Совместимость: Устанавливается в стойку системы 3500. Конфигурируется с помощью ПО 3500 Configuration Software.

Преимущества и особенности

• Основа для синхронного анализа вибрации: Модуль 3500/42 140734-02 предоставляет опорный сигнал (триггер), необходимый для построения спектров вибрации в привязке к оборотам (Order Analysis). Это позволяет точно идентифицировать гармонические составляющие, вызванные дисбалансом, misalignment и другими дефектами.

• Критическая функция защиты от превышения скорости (Overspeed): Обеспечивает аппаратную и логическую защиту роторной машины от разрушительных последствий работы на запрещенных скоростях. Надежность модуля BENTLY 3500/42 140734-02 здесь абсолютно критична.

• Незаменим для балансировки: Точное измерение угла фазы необходимо для определения углового положения неуравновешенности при проведении балансировочных работ как в режиме онлайн, так и офлайн.

• Гибкая настройка под различные датчики: Возможность конфигурации типа тахометрического датчика, уровня срабатывания и числа импульсов на оборот делает модуль универсальным.

• Интеграция в комплексную систему: Работает в единой среде с модулями вибрации, температуры и положения, позволяя создавать сложные логики срабатывания защиты (например, "повышенная вибрация ТОЛЬКО в определенном диапазоне скоростей").

Примеры применения в различных отраслях

• Паровые и газовые турбины на электростанциях: Основная защита от превышения скорости, контроль скорости при пусках/остановах, обеспечение данных для систем мониторинга вибрации (например, для Bently Nevada System 1).

• Центробежные компрессоры: Мониторинг скорости вала, защита от помпажа (посредством детектирования быстрых изменений скорости).

• Турбогенераторы и крупные электродвигатели: Предоставление сигнала тахометра для анализа вибрации и проведения балансировки без останова.

• Насосы высокого давления: Контроль скорости для предотвращения кавитации и других нештатных режимов.

Сравнение с аналогами конкурентов

Модуль BENTLY 3500/42 140734-02 является частью системы, конкурирующей с решениями от Emerson (CSI) и Siemens. Его ключевое отличие — глубокая и бесшовная интеграция в экосистему Bently Nevada 3500, которая считается отраслевым стандартом для мониторинга критически важного оборудования. Это обеспечивает:

• Единую среду конфигурации и диагностики.

• Согласованную временную метку для всех событий (вибрация, температура, скорость).

• Проверенную надежность и соответствие строгим требованиям энергетики и нефтегазовой отрасли.

Рекомендации по выбору и важные замечания

1. Точное соответствие ревизии: При замене модуля необходимо использовать ревизию, одобренную для вашей системы. Ревизия 140734-02 должна полностью соответствовать требованиям заменяемого модуля. Проверьте полный код на этикетке.

2. Качество и надежность тахометрической системы: Точность модуля зависит от корректности работы тахометрического датчика и метки на валу. Рекомендуется использовать два независимых тахометрических канала для критически важных машин.

3. Тщательная конфигурация: Настройка в ПО 3500 Configuration Software должна быть выполнена точно: задание числа импульсов на оборот, пороговых напряжений, всех уставок по скорости и времени задержки для устранения дребезга.

4. Обязательное тестирование защиты Overspeed: Функция защиты от превышения скорости должна регулярно тестироваться в соответствии с регламентом производителя оборудования и нормативными требованиями. Отказ этой функции недопустим.

5. Использование для расширенной диагностики: Не ограничивайтесь функцией защиты. Используйте данные о скорости и фазе с модуля BENTLY 3500/42 140734-02 для углубленного диагностического анализа (тренды скорости, карты спектров в порядке гармоник) с помощью ПО для управления состоянием.
