Описание продукта

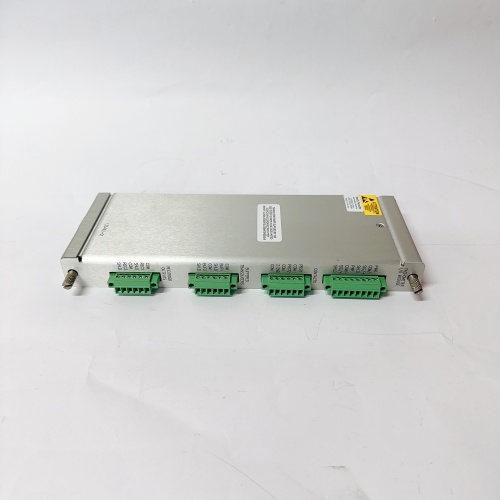

Модуль BENTLY 3500/50 133434-01 представляет собой конкретную ревизию и исполнение резервированного интерфейсного модуля связи (Redundant Interface Module - RIM) для системы мониторинга состояния оборудования Bently Nevada 3500. Этот модуль является главным коммуникационным шлюзом и контроллером в стойке, обеспечивая сбор, обработку и передачу данных от всех установленных мониторных модулей (вибрации, температуры, скорости) во внешние системы управления и диагностики. Модуль 3500/50 133434-01 с архитектурой полного аппаратного резервирования гарантирует максимальную доступность данных и непрерывность связи, что критически важно для систем, участвующих в защите и управлении критически важным вращающимся оборудованием. Использование модуля BENTLY 3500/50 133434-01 обеспечивает надежную интеграцию системы мониторинга в современную АСУ ТП.

Технические параметры

• Тип устройства: Резервированный интерфейсный модуль связи (Redundant Interface Module - RIM), ревизия 133434-01.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Архитектура: Два независимых, синхронизированных канала в одном модуле (Primary и Secondary). Автоматическое переключение при отказе.

• Основные функции: Концентратор данных, протокольный шлюз, буферизация, управление стойкой.

• Коммуникационные интерфейсы (типовые):

• Ethernet порты: Для подключения к LAN/заводской сети. Поддержка протоколов: Modbus TCP/IP, встроенный веб-сервер для диагностики, фирменный протокол Bently Nevada.

• Последовательные порты (RS-232/485): Для протоколов Modbus RTU, TCR (Turbine Control Relay), SNP (устаревший).

• Память: Встроенная энергонезависимая память для хранения конфигурации всей стойки и буферизации данных при разрыве связи.

• Совместимость: Устанавливается в специально выделенные слоты (обычно крайние правые) в раме системы 3500. Требует конфигурации через ПО 3500 Configuration Software.

Преимущества и особенности

• Высшая степень отказоустойчивости связи: Резервированная конструкция модуля 3500/50 133434-01 устраняет единую точку отказа в канале передачи данных. Это обязательное требование для систем защиты турбин и другого ответственного оборудования.

• Упрощенная интеграция с АСУ ТП и SCADA: Модуль выступает единой точкой доступа для всей стойки, предоставляя данные по стандартным промышленным протоколам (Modbus). Это избавляет от необходимости настраивать связь с каждым модулем ввода-вывода отдельно.

• Централизованное управление и диагностика: Позволяет удаленно конфигурировать стойку, загружать новые конфигурации, отслеживать состояние всех модулей и проводить диагностику через сетевые инструменты.

• Буферизация исторических данных: Способность хранить данные при временной потере связи с верхним уровнем предотвращает потерю критически важных событий и трендов, необходимых для последующего анализа.

• Повышенная безопасность и надежность: Как компонент системы 3500, модуль BENTLY 3500/50 133434-01 соответствует строгим требованиям к надежности и помехозащищенности для применения в энергетике и тяжелой промышленности.

Примеры применения в различных отраслях

• Электростанции (ТЭС, АЭС, ГЭС): Интеграция системы мониторинга турбогенератора с распределенной системой управления (DCS) Emerson Ovation, Siemens, ABB, а также с системой управления состоянием System 1™.

• Нефтегазовые компрессорные станции: Передача данных мониторинга с нескольких агрегатов в центральный диспетчерский пункт и систему SCADA.

• Критическое оборудование химических заводов: Обеспечение непрерывного потока данных о вибрации и температуре в систему управления технологическим процессом для предотвращения аварийных остановов.

• Установки с требованиями SIL: Использование в контурах безопасности, где надежность канала передачи данных является частью общей функциональной безопасности.

Сравнение с аналогами конкурентов

Прямыми аналогами модуля BENTLY 3500/50 133434-01 являются коммуникационные контроллеры в системах мониторинга конкурентов, например, Emerson CSI 6500 ATG Communications Module или Schenck Vibroguard. Его ключевые отличия:

• Архитектурное резервирование «в одном корпусе»: Реализация резервирования более интегрирована и компактна по сравнению с решениями, требующими двух физически отдельных устройств.

• Оптимизация для системы 3500: Максимально эффективный и предсказуемый обмен данными внутри стойки, так как модуль является ее неотъемлемой частью.

• Доминирование на рынке критических применений: Система 3500 является де-факто стандартом в энергетике, что обеспечивает лучшую совместимость, распространенность и доступность экспертизы.

Рекомендации по выбору и важные замечания

1. Планирование сетевой инфраструктуры: Для реализации полноценного резервирования необходимо обеспечить физически независимые сетевые пути (кабели, коммутаторы) для первичного и резервного каналов модуля 3500/50 133434-01.

2. Верификация поддержки протоколов: Уточните в документации для ревизии 133434-01 полный список поддерживаемых протоколов и их версий, чтобы гарантировать совместимость с вашей DCS/SCADA.

3. Конфигурация и адресация: Тщательно настройте IP-адреса, маски подсети, адреса Modbus и map точек данных (tags) в конфигурационном ПО. Ошибки здесь приводят к потере связи.

4. Тестирование отказоустойчивости: Обязательно проведите процедуру тестирования переключения при сбое: смоделируйте отказ первичного канала (например, отключите сетевой кабель) и убедитесь в seamless переходе на резервный без потери данных в системе верхнего уровня.

5. Резервное копирование конфигурации: Всегда сохраняйте актуальную резервную копию конфигурации стойки, включая настройки модуля BENTLY 3500/50 133434-01, на внешнем носителе. Это критически важно для быстрого восстановления после сбоя.
