Описание продукта

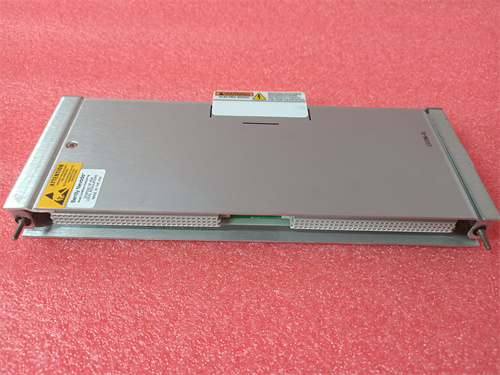

Модуль BENTLY 3500/50 133434-01 представляет собой конкретную аппаратную ревизию резервированного интерфейсного модуля связи (Redundant Interface Module - RIM) для системы мониторинга состояния оборудования Bently Nevada 3500. Этот модуль выполняет роль центрального коммуникационного контроллера и шлюза в стойке, обеспечивая сбор, обработку и передачу данных от всех установленных модулей мониторинга (вибрации, температуры, скорости) во внешние системы, такие как АСУ ТП (DCS), SCADA и системы анализа (например, System 1™). Архитектура с полным аппаратным резервированием в модуле 3500/50 133434-01 гарантирует максимальную доступность и надежность канала связи, что является критическим требованием для систем защиты ответственного роторного оборудования. Установка модуля BENTLY 3500/50 133434-01 обеспечивает надежную интеграцию системы мониторинга в современную архитектуру управления предприятием.

Технические параметры

• Тип устройства: Резервированный интерфейсный модуль связи (Redundant Interface Module - RIM), ревизия 133434-01.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Архитектура: Два независимых и синхронизированных канала связи в одном корпусе (Primary и Secondary) с автоматическим переключением при отказе.

• Основные функции: Концентрация данных, преобразование протоколов, буферизация данных, управление конфигурацией стойки.

• Коммуникационные интерфейсы (типовые):

• Ethernet порты: Для подключения к промышленной сети. Поддержка протоколов Modbus TCP/IP, встроенный веб-сервер для диагностики.

• Последовательные порты (RS-232/485): Для протоколов Modbus RTU, TCR (Turbine Control Relay).

• Память: Встроенная энергонезависимая память для хранения полной конфигурации стойки и циклического буфера данных.

• Совместимость: Устанавливается в специально отведенные слоты в раме системы 3500. Конфигурируется с помощью ПО 3500 Configuration Software.

• Индикация: Светодиодные индикаторы для отображения статуса питания, активности каналов, сетевой связи и ошибок.

Преимущества и особенности

• Высшая степень отказоустойчивости: Резервированная конструкция модуля 3500/50 133434-01 устраняет единую точку отказа в канале передачи данных, обеспечивая непрерывный поток информации для систем защиты и управления.

• Упрощенная интеграция с внешними системами: Модуль выступает единой точкой доступа для всей стойки, предоставляя данные по стандартным промышленным протоколам, что значительно снижает сложность интеграции с DCS и SCADA.

• Централизованное управление и диагностика: Позволяет осуществлять удаленную конфигурацию, мониторинг состояния всех модулей в стойке и диагностику неисправностей через сетевые интерфейсы.

• Надежная буферизация данных: Способность хранить данные при временной потере связи с верхним уровнем предотвращает потерю критически важных событий и исторических трендов, необходимых для анализа.

• Промышленная надежность и безопасность: Как компонент системы 3500, модуль BENTLY 3500/50 133434-01 соответствует строгим требованиям к надежности, помехозащищенности и безопасности для применения в энергетике и тяжелой промышленности.

Примеры применения в различных отраслях

• Электростанции (ТЭС, АЭС, ГЭС): Интеграция системы мониторинга турбогенератора с распределенной системой управления (DCS) и системой управления состоянием System 1™.

• Нефтегазовые компрессорные станции: Передача данных мониторинга с нескольких агрегатов в центральный диспетчерский пункт и систему SCADA.

• Критическое оборудование химических и нефтехимических заводов: Обеспечение непрерывного потока данных о вибрации и температуре в систему управления технологическим процессом.

• Объекты с требованиями функциональной безопасности: Использование в контурах безопасности, где надежность канала передачи данных является частью общей архитектуры безопасности.

Сравнение с аналогами конкурентов

Прямыми аналогами модуля BENTLY 3500/50 133434-01 являются коммуникационные контроллеры в системах мониторинга конкурентов, например, Emerson CSI 6500 ATG Communications Module или Schenck Vibroguard. Его ключевые отличия:

• Интегрированное резервирование: Реализация резервирования в одном компактном модуле является более элегантным и оптимизированным решением по сравнению с архитектурами, требующими двух отдельных устройств.

• Глубокая оптимизация для системы 3500: Обеспечивает максимально эффективный и предсказуемый обмен данными внутри стойки, будучи ее неотъемлемой частью.

• Доминирование на рынке критических применений: Система 3500 является отраслевым стандартом в энергетике, что обеспечивает лучшую совместимость, распространенность знаний и доступность технической поддержки.

Рекомендации по выбору и важные замечания

1. Планирование сетевой инфраструктуры: Для реализации полноценного резервирования необходимо обеспечить физически независимые сетевые пути (кабели, коммутаторы) для первичного и резервного каналов модуля 3500/50 133434-01.

2. Верификация поддержки протоколов: Уточните в документации для ревизии 133434-01 полный список поддерживаемых протоколов и их версий, чтобы гарантировать совместимость с целевой DCS/SCADA системой.

3. Детальная конфигурация и тестирование: Тщательно настройте сетевые параметры (IP-адреса), таблицы отображения данных (Tag mapping) и протестируйте работу всех протоколов. Обязательно проведите тест отказоустойчивости путем отключения основного канала.

4. Резервное копирование конфигурации: Всегда сохраняйте актуальную резервную копию конфигурации всей стойки, включая настройки модуля BENTLY 3500/50 133434-01, на внешнем носителе для быстрого восстановления.

5. Контроль версий firmware: Следите за обновлениями firmware от производителя для устранения потенциальных уязвимостей и повышения стабильности работы. Обновление должно проводиться по регламентированной процедуре.
