Описание продукта

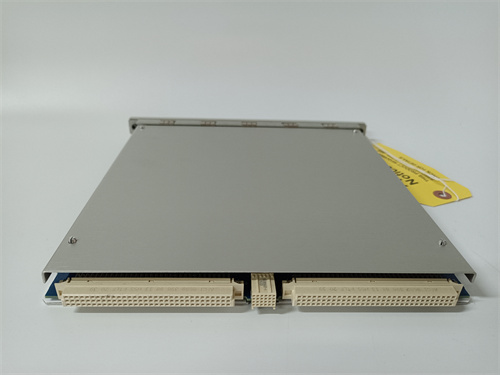

Модуль BENTLY 3500/50 286566-02 представляет собой более новую или специализированную ревизию резервированного интерфейсного модуля связи (Redundant Interface Module - RIM) для системы мониторинга состояния оборудования Bently Nevada 3500. Данный модуль является центральным коммуникационным узлом стойки, выполняющим критически важные функции сбора данных, их обработки и передачи во внешние системы управления. Модуль 3500/50 286566-02 обеспечивает полное аппаратное резервирование каналов связи, что гарантирует непрерывность потока данных от модулей мониторинга вибрации, температуры и скорости к системам верхнего уровня даже в случае сбоя одного из каналов. Использование модуля BENTLY 3500/50 286566-02 обеспечивает высочайшую надежность интеграции системы защиты и диагностики в современные АСУ ТП и SCADA-системы.

Технические параметры

• Тип устройства: Резервированный интерфейсный модуль связи (Redundant Interface Module - RIM), ревизия 286566-02.

• Производитель: Bently Nevada (подразделение Baker Hughes).

• Серия системы: Bently Nevada 3500.

• Архитектура: Два полностью независимых и синхронизированных канала связи (Primary/Secondary) в одном корпусе с автоматическим переключением.

• Основные функции: Концентратор данных стойки, преобразователь протоколов, шлюз связи, устройство буферизации и управления.

• Коммуникационные интерфейсы (характерные для данной платформы):

• Ethernet: Один или несколько портов 10/100/1000 Мбит/с для протоколов Modbus TCP/IP, встроенного веб-сервера, фирменных протоколов Bently Nevada.

• Последовательные порты: RS-232/485 для поддержки Modbus RTU, TCR (Turbine Control Relay), SNP.

• Память: Значительный объем энергонезависимой памяти для хранения конфигурации стойки, программных ключей и циклического буфера данных.

• Совместимость: Устанавливается в специальные слоты рамки системы 3500. Полностью совместим с другими модулями серии 3500. Конфигурируется ПО 3500 Configuration Software.

• Индикация: Расширенная светодиодная индикация состояния питания, активности каналов, сетевого подключения и системных ошибок.

Преимущества и особенности

• Максимальная отказоустойчивость канала данных: Резервированная архитектура модуля 3500/50 286566-02 исключает риск потери связи из-за отказа одного компонента, что критически важно для систем, участвующих в защите и аварийной остановке оборудования.

• Универсальный шлюз для интеграции: Служит единой точкой входа для всех данных стойки, обеспечивая простую и стандартизированную интеграцию с любыми современными DCS, SCADA и системами управления состоянием (CBM) через общепринятые протоколы.

• Улучшенная диагностика и управляемость: Наличие встроенного веб-сервера и развитых средств самодиагностики позволяет удаленно контролировать состояние модуля и стойки в целом, упрощая техническое обслуживание.

• Надежная буферизация и сохранность данных: Возможность накопления данных в локальной памяти при разрыве внешнего соединения предотвращает потерю информации о критических событиях и трендах.

• Поддержка современных сетевых стандартов: Ревизия 286566-02 может включать поддержку более современных функций сетевой безопасности и управления, актуальных для текущей IT-инфраструктуры предприятий.

Примеры применения в различных отраслях

• Энергетика (ТЭЦ, АЭС, ГЭС): Обеспечение надежного и непрерывного канала передачи данных от системы мониторинга главного турбогенератора в DCS и систему прогнозной диагностики типа System 1™.

• Магистральные компрессорные станции: Сбор и консолидация данных с множества стоек 3500, monitoring разные агрегаты, для передачи в центральный диспетчерский пункт.

• Критическое оборудование нефтехимических комплексов: Интеграция систем мониторинга насосов, компрессоров и турбин в единую систему управления технологическим процессом с гарантированной доступностью данных.

• Объекты с повышенными требованиями кибербезопасности: Использование модуля с актуальными сетевыми функциями для безопасного подключения к промышленным сетям.

Сравнение с аналогами конкурентов

Модуль BENTLY 3500/50 286566-02 конкурирует с коммуникационными шлюзами других производителей систем мониторинга, таких как Emerson CSI 6500 или Rockwell (Entek) IMD Connect. Его ключевые преимущества:

• Архитектурная целостность: Является неотъемлемой и оптимизированной частью системы 3500, обеспечивающей наилучшую производительность и предсказуемость по сравнению с сторонними адаптерами.

• Проверенная надежность в критических применениях: Система 3500 и ее компоненты, включая 3500/50 286566-02, имеют многолетнюю историю успешной эксплуатации на самых ответственных объектах мировой энергетики и промышленности.

• Экосистема и поддержка: Пользователь получает доступ к полной экосистеме программного обеспечения, обучения и глобальной технической поддержки Baker Hughes.

Рекомендации по выбору и важные замечания

1. Уточнение особенностей ревизии: При заказе и перед установкой модуля 3500/50 286566-02 необходимо свериться с сопроводительной документацией или связаться с поставщиком для уточнения конкретных отличий этой ревизии от предыдущих (поддержка протоколов, требования к firmware, особенности конфигурации).

2. Проектирование отказоустойчивой сети: Для реализации заложенного в модуль резервирования спроектируйте сетевую инфраструктуру с физически разделенными кабельными трассами и, желательно, с резервированными сетевыми коммутаторами.

3. Тщательная настройка протоколов: Корректно настройте все параметры сетевого взаимодействия (IP-адреса, маски, шлюзы) и отображение данных (Modbus mapping) в конфигурационном ПО. Протестируйте оба канала связи.

4. План резервного копирования и обновлений: Регулярно создавайте и храните в безопасном месте резервные копии конфигурации. Следите за обновлениями firmware для модуля BENTLY 3500/50 286566-02, которые могут повышать стабильность и безопасность.

5. Валидация после установки: После монтажа и настройки проведите полную валидацию работы модуля, включая тест принудительного переключения между основным и резервным каналами для проверки бесшовности процесса и отсутствия потери данных.
