Описание продукта

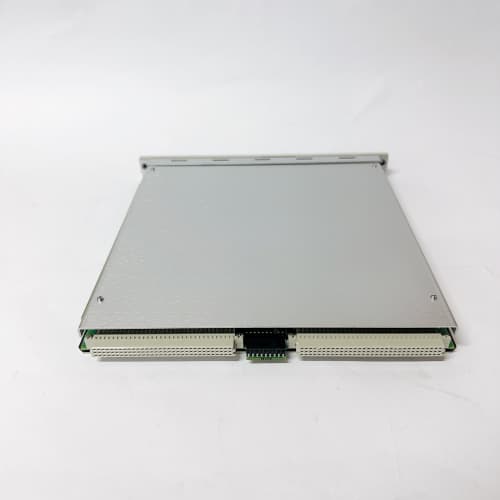

Модуль интерфейса последовательной связи BENTLY 3500/94 147663-01 является ключевым коммуникационным компонентом в системе мониторинга состояния оборудования Bently Nevada 3500. Этот модуль выполняет роль шлюза, обеспечивая надежный и безопасный обмен данными между стойкой мониторинга 3500 и внешними системами, такими как АСУ ТП (DCS), ПЛК, системы САПР или специализированное ПО для анализа. Основная функция модуля BENTLY 3500/94 заключается в передаче критически важной информации о вибрации, температуре, положении вала и других параметрах вращающегося оборудования, а также статусов аварийных и предупредительных сигналов. Установка модуля 147663-01 позволяет интегрировать систему защиты и мониторинга в общую архитектуру управления предприятием, обеспечивая оперативный доступ к данным для персонала.

Технические параметры

• Тип устройства: Модуль интерфейса последовательной связи (Serial Interface Module) для системы 3500.

• Поддерживаемые протоколы: Первичный протокол — Bently Nevada Protocol (BNP), также часто поддерживается Modbus RTU для прямой интеграции с ПЛК и DCS.

• Скорость передачи данных: Программируемая, обычно до 38.4 Кбит/с.

• Интерфейс: Электрический интерфейс RS-232 или RS-422/RS-485 (зависит от модификации и конфигурации).

• Количество подключаемых стоек 3500: Один модуль 3500/94 может обслуживать связь для всей стойки, в которую он установлен.

• Передаваемые данные: Аварийные и предупредительные сигналы (тревоги), динамические данные (сырые волновые формы, спектры), настроечные параметры каналов.

• Питание: Получает питание от каркаса (rack) системы 3500 через внутреннюю шину.

• Индикация: Светодиоды для отображения состояния питания, активности передачи/приема и ошибок.

Преимущества и особенности

1. Надежная интеграция в системы управления: BENTLY 3500/94 147663-01 является стандартным, признанным в отрасли решением для передачи данных от системы мониторинга Bently Nevada в DCS таких производителей, как Emerson, Siemens, Honeywell, ABB, что упрощает проектирование и снижает риски.

2. Двунаправленная связь: Модуль позволяет не только передавать данные мониторинга, но и принимать команды извне (например, подтверждение тревог, запрос динамических данных для анализа), а также дистанционно конфигурировать параметры (при использовании ПО System 1).

3. Поддержка критически важных протоколов: Наличие протокола BNP обеспечивает полную и оптимальную интеграцию с фирменным ПО System 1 для углубленного анализа и диагностики, а поддержка Modbus RTU дает гибкость для связи с другими системами.

4. Повышение осведомленности о состоянии оборудования: Передавая данные в DCS, модуль 3500/94 выводит информацию о состоянии оборудования напрямую на операторские станции, позволяя принимать решения в реальном времени.

5. Надежность и безопасность: Как часть системы 3500, модуль соответствует высоким стандартам надежности для систем защиты машин. Он обеспечивает гальваническую развязку и устойчивость к промышленным помехам.

6. Глобальная поддержка Baker Hughes: Продукты Bently Nevada имеют всемирную сеть поддержки, что гарантирует доступность запасных частей и экспертизы.

Примеры применения в различных отраслях

• Энергетика (ТЭЦ, АЭС, ГЭС): Интеграция системы мониторинга паровых и газовых турбин, турбогенераторов, питательных насосов с общестанционной DCS для централизованного контроля вибрации и температуры.

• Нефтегазовая промышленность: Передача данных о состоянии центробежных и поршневых компрессоров, газовых турбин, насосов на центральный пункт управления НПЗ или компрессорной станции.

• Химическая промышленность: Мониторинг критического вращающегося оборудования (реакторные насосы, турбодетандеры) и интеграция сигналов в систему управления процессом.

• Металлургия: Связь системы мониторинга валков прокатных станов, мощных вентиляторов с общей системой управления цехом.

Сравнение с аналогами (Vibro-Meter VM600, GE Bently Nevada Keyphasor)

• Против коммуникационных модулей системы Vibro-Meter VM600: Обе системы являются лидерами рынка. Модуль BENTLY 3500/94 и вся платформа 3500 исторически считаются более стандартизированным и широко принятым решением, особенно на рынках Северной Америки и в энергетике. Интеграция с DCS через 147663-01 часто является более отработанной и безболезненной.

• Против решений на базе ПЛК со специализированными картами сбора данных: Использование выделенной системы мониторинга 3500 с модулем 3500/94 обеспечивает более высокий уровень надежности, предсказуемости и специализированной диагностики, предназначенной именно для защиты машин, в отличие от универсальных систем сбора данных на базе ПЛК.

• Против более новых сетевых интерфейсов (Ethernet): Хотя современные системы предлагают Ethernet-интерфейсы, 3500/94 с последовательными протоколами остается востребованным для модернизации существующих объектов, где развернута соответствующая кабельная инфраструктура и DCS настроена на работу с BNP/Modbus RTU.

Рекомендации по выбору и важные замечания

1. Определение целевого протокола: Перед заказом необходимо четко определить, с какой внешней системой будет осуществляться интеграция, и какой протокол (BNP для System 1, Modbus RTU для DCS) требуется. Конфигурация модуля 147663-01 зависит от этого.

2. Проверка совместимости стойки: Убедитесь, что версия модуля BENTLY 3500/94 совместима с ревизией каркаса (rack) и другими модулями в стойке системы 3500.

3. Настройка и конфигурация: Модуль требует настройки адреса, скорости передачи и формата данных с помощью конфигурационного ПО (например, 3500 Configuration Software или System 1). Неправильная настройка приведет к отсутствию связи.

4. Качество линии связи: Для последовательной связи (особенно RS-485) критически важно использовать качественный экранированный кабель, правильно установить терминаторы и обеспечить гальваническую развязку при необходимости.
