Подробное описание продукта

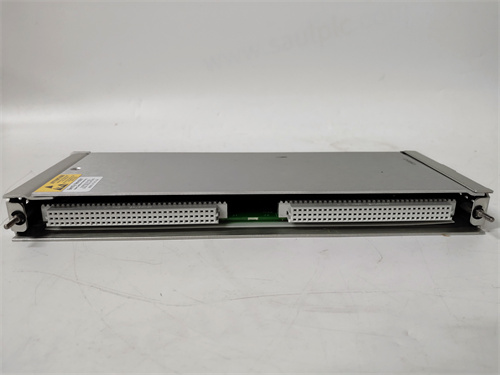

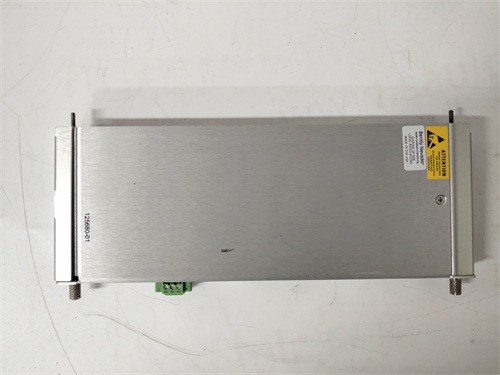

BENTLY 125680-01 — это модуль системы мониторинга состояния (Condition Monitoring) и защиты вращающегося оборудования, производимый компанией Bently Nevada (в составе Baker Hughes). Данный модуль является ключевым компонентом для обработки, интерфейса или коммуникации в рамках платформы мониторинга, такой как система 3500. Его основная функция заключается в обеспечении надежной передачи критических данных о вибрации, осевом положении, скорости и других параметрах машины от датчиков (проксимити-зондов, акселерометров) к системам управления (DCS) или программному обеспечению для анализа. Модуль BENTLY 125680-01 может выполнять такие задачи, как усиление сигнала, фильтрация, преобразование или организация связи по промышленным протоколам, обеспечивая целостность измерительной цепи. Для получения полных технических спецификаций и информации о совместимости модуля 125680-01, перейдите по этой ссылке. Применение оригинального модуля BENTLY 125680-01 гарантирует сохранение проектной точности, надежности и функциональности всей системы защиты, что напрямую влияет на безопасность и бесперебойность работы турбин, компрессоров, генераторов и другого критического оборудования. Таким образом, данный модуль является не просто запасной частью, а важнейшим элементом системы прогнозирования и предотвращения отказов (Predictive Maintenance).

Основные технические параметры

• Тип устройства: Плата интерфейса, обработки сигналов или коммуникации для системы мониторинга машин Bently Nevada.

• Вероятная системная принадлежность: Система мониторинга и защиты Bently Nevada 3500 (возможно, для рамы 3500/42, 3500/22 или других).

• Основные функции (в зависимости от точного назначения):

• Интерфейс связи: Обеспечение выхода данных в аналоговом формате (4-20 мА, ±10 В) или цифровом (Modbus, Profibus, Ethernet) для интеграции с DCS/PLC.

• Обработка сигналов: Изоляция, фильтрация и масштабирование сигналов от картриджей мониторов (например, 3500/45, 3500/25) перед их отправкой во внешние системы.

• Мультиплексирование/Роутинг: Организация передачи данных с нескольких каналов мониторинга по ограниченному числу выходных линий.

• Совместимость: Предназначен для установки в определенный слот каркаса (Rack) системы 3500. Требует точного соответствия ревизии и версии ПО.

• Интерфейсы: Разъемы для подключения к внутренней шине рамы и, возможно, внешние клеммы или разъемы для выходных сигналов.

• Индикация: Светодиоды на лицевой панели для отображения статуса питания, активности и неисправностей.

Преимущества и ключевые особенности

Модуль системы мониторинга BENTLY 125680-01 обладает рядом критически важных преимуществ:

• Обеспечение целостности системы защиты: Использование оригинального модуля 125680-01 поддерживает проектные характеристики и сертификацию системы мониторинга, что является обязательным для выполнения ее защитных функций (отключение машины при опасных уровнях вибрации).

• Высокая надежность и помехоустойчивость: Компоненты Bently Nevada спроектированы для работы в жестких промышленных условиях (электромагнитные помехи, вибрация, перепады температур), обеспечивая достоверность данных для принятия решений.

• Точная и детерминированная передача данных: Модуль гарантирует минимальные искажения и задержки при передаче критических сигналов от мониторов к системам управления, что необходимо для своевременного срабатывания защит.

• Упрощение интеграции с верхним уровнем: Предоставляет стандартизированные интерфейсы (аналоговые/цифровые), значительно упрощая подключение системы Bently Nevada к разнородным DCS и SCADA различных производителей.

• Расширенные диагностические возможности: Способствует выявлению не только неисправностей оборудования, но и проблем в самой измерительной цепи (обрыв датчика, потеря питания).

Примеры применения в различных отраслях

• Энергетика: Интеграция системы мониторинга вибрации паровых и газовых турбин, а также генераторов на электростанциях с основной системой управления (DCS). Модуль BENTLY 125680-01 выступает в качестве шлюза, передающего аналоговые сигналы (4-20 мА) вибрации и осевого сдвига для отображения на операторских панелях и использования в логике ПЛК.

• Нефтегазовая промышленность: Организация связи системы мониторинга центробежных компрессоров на газоперекачивающих станциях или установках нефтепереработки с централизованной системой управления технологическим процессом.

• Металлургия и тяжелая промышленность: Передача данных о состоянии подшипников и вибрации мощных вентиляторов, воздуходувок и прокатных станов в систему управления цехом.

• Химическая промышленность: Мониторинг и защита критических насосов и турбомашин на химических производствах.

Сравнение с аналогами конкурентов

Модуль BENTLY 125680-01 занимает лидирующие позиции в своей высокоспециализированной нише:

• Стандарт в защите критического оборудования: Bently Nevada является признанным мировым лидером в области мониторинга и защиты (а не просто диагностики) вращающегося оборудования. Прямыми конкурентами систем в целом являются решения от Emerson (CSI/AMS 6500) и Schenck, однако экосистема 3500, включающая модули типа 125680-01, является наиболее распространенной на крупнейших и самых ответственных объектах.

• Интегрированное решение vs. сборная система: Главное преимущество — это полная совместимость и оптимизация всех компонентов системы 3500. Модуль BENTLY 125680-01 спроектирован для работы именно в этой среде. Универсальные интерфейсные модули других производителей могут не обеспечивать такой же уровень надежности и функциональной интеграции.

• Акцент на безопасность (Safety): В отличие от многих систем мониторинга состояния (Condition Monitoring), ориентированных на прогнозирование, система Bently Nevada 3500, частью которой является данный модуль, сертифицирована для выполнения функций защиты (SIL 2, Machinery Protection), что предъявляет к ее компонентам наивысшие требования.

Рекомендации по выбору и важные замечания

1. Точная идентификация и верификация совместимости: Крайне важно подтвердить, что модуль BENTLY 125680-01 является точной заменой вышедшего из строя компонента. Необходимо сверить полный номер детали, ревизию (hardware/software) и убедиться в совместимости с конкретной моделью рамы (Rack) и версией конфигурационного ПО системы 3500.

2. Понимание функции в системе: Определите роль данного модуля. Является ли он, например, аналоговым выходным модулем (3500/42A), модулем релейных выходов или интерфейсом связи. От этого зависит схема его подключения и настройка.

3. Необходимость переконфигурации: После замены модуля 125680-01 почти всегда требуется загрузить в него конфигурацию с помощью ПО Bently Nevada (3500 Rack Configuration Software) с резервной копии проекта или переконфигурировать его заново.

4. Квалификация персонала: Работы по замене, конфигурации и вводу в эксплуатацию должны выполняться только специально обученным персоналом, знакомым с системами Bently Nevada, из-за высоких рисков, связанных с отказом системы защиты.

5. Выбор поставщика: Настоятельно рекомендуется приобретать модули у официальных дистрибьюторов Baker Hughes Bently Nevada или авторизованных сервисных партнеров. Использование восстановленных (reconditioned) модулей допустимо, но требует тщательного выбора надежного поставщика с полной тестовой процедурой.

6. Валидация после замены: Любая замена компонента в системе защиты, особенно такого как BENTLY 125680-01, должна завершаться функциональным тестированием для подтверждения корректности работы всего защитного контура.
