Описание продукта

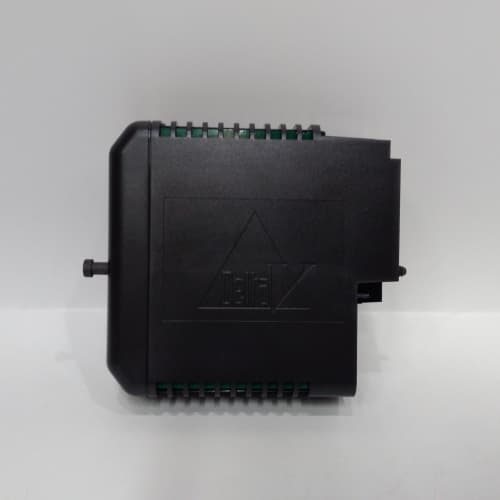

Модуль EMERSON KJ4001X1-BE1 12P0818X072 REV:L (Charms I/O Module) является частью инновационной архитектуры электронного маркирования (Electronic Marshalling) системы DeltaV от Emerson. Этот модуль, относящийся к семейству CHARM (CHARacterization Module), устанавливается на соответствующие базовые платы (Carrier) и обеспечивает индивидуальную настройку каждого канала под конкретный тип сигнала. Модель EMERSON KJ4001X1-BE1 12P0818X072 REV:L поддерживает широкий спектр сигналов, включая дискретные входы/выходы, аналоговые входы/выходы и сигналы термопар, что делает его чрезвычайно гибким решением. Ревизия L (REV:L) указывает на конкретную версию аппаратного обеспечения, гарантирующую совместимость и стабильность работы с последними версиями системы DeltaV. Конструкция EMERSON KJ4001X1-BE1 12P0818X072 REV:L обеспечивает возможность "горячей" замены без отключения питания, что критически важно для непрерывных производств. Высокое качество изготовления EMERSON KJ4001X1-BE1 12P0818X072 REV:L подтверждено многолетним опытом эксплуатации в самых разных отраслях промышленности по всему миру.

Технические характеристики

• Тип устройства: Модуль CHARM (CHARacterization Module) для системы DeltaV.

• Назначение: Индивидуальная настройка и обработка сигналов от полевых устройств.

• Поддерживаемые типы сигналов (программируемые):

• Дискретные входы (24 В пост. тока, 120 В перем. тока).

• Дискретные выходы (24 В пост. тока, релейные).

• Аналоговые входы (4-20 мА, HART).

• Аналоговые выходы (4-20 мА, HART).

• Термопары (типы J, K, T, E, R, S, B).

• Термосопротивления (RTD) (Pt100, Ni100 и др.).

• Частотные входы.

• Коммуникационный протокол: Специализированный протокол связи с контроллером DeltaV через базовую плату.

• Диагностика: Непрерывный самоконтроль, светодиодная индикация состояния канала и наличия связи.

• Гальваническая развязка: Между полевыми цепями и внутренней шиной модуля.

• Точность: Высокая, с возможностью калибровки.

• Питание: От базовой платы CHARM (Carrier).

• Монтаж: Установка на базовую плату CHARM (Carrier) в монтажном шкафу.

• Рабочая температура: Промышленный диапазон (от -40°C до +70°C).

• Сертификаты: Соответствие стандартам CE, UL, CSA, а также сертификаты для использования во взрывоопасных зонах (Class I, Div 2).

Преимущества и особенности

• Технология электронного маркирования (Electronic Marshalling): Главное и уникальное преимущество EMERSON KJ4001X1-BE1 12P0818X072 REV:L заключается в поддержке концепции электронного маркирования. Это означает, что тип сигнала (вход/выход, аналоговый/дискретный) не фиксируется аппаратно при заказе, а задается программно при конфигурации. Это революционное решение позволяет менять назначение каналов без изменения проводки, что особенно ценно при модернизации и расширении производств.

• Гибкость и универсальность: Один и тот же модуль EMERSON KJ4001X1-BE1 12P0818X072 REV:L может использоваться для подключения самых разных типов полевых устройств: от простых дискретных датчиков до интеллектуальных HART-приборов и термопар. Это сокращает номенклатуру запасных частей и упрощает проектирование, так как не нужно заказывать разные модули под разные типы сигналов.

• Поддержка HART: Модуль обеспечивает полную поддержку протокола HART, позволяя передавать не только аналоговый сигнал 4-20 мА, но и цифровую диагностическую информацию от интеллектуальных датчиков (например, о засорении импульсных линий, температуре электроники). Это открывает возможности для предиктивного обслуживания и повышения надежности производства.

• "Горячая" замена (Hot Swap): Благодаря конструкции CHARM, модуль EMERSON KJ4001X1-BE1 12P0818X072 REV:L может заменяться без отключения питания системы. Это критически важно для непрерывных производств (нефтехимия, энергетика), где остановка процесса недопустима. Вышедший из строя модуль можно заменить за считанные секунды, не прерывая технологический процесс.

• Интеграция с DeltaV: Модуль EMERSON KJ4001X1-BE1 12P0818X072 REV:L полностью интегрирован в экосистему DeltaV, что обеспечивает его автоматическое распознавание контроллером, простоту конфигурирования в среде DeltaV Explorer и доступ ко всем диагностическим данным через систему управления.

• Высокая надежность: Модуль спроектирован для работы в тяжелых промышленных условиях, включая широкий диапазон температур, вибрации и электромагнитные помехи. Ревизия L (REV:L) гарантирует использование самых современных и надежных компонентов.

Области применения и примеры

• Нефтегазовая отрасль: Подключение различных типов датчиков (давление, температура, уровень, расход) и управление клапанами на буровых платформах, нефтеперерабатывающих заводах и газокомпрессорных станциях. Применение EMERSON KJ4001X1-BE1 12P0818X072 REV:L позволяет унифицировать аппаратное обеспечение и упростить логистику запасных частей.

• Химическая промышленность: Сбор данных с датчиков и управление исполнительными механизмами на реакторных блоках, установках разделения и смешивания. Гибкость модуля особенно ценна для многоцелевых установок, где часто меняется конфигурация производства.

• Нефтепереработка: Мониторинг и управление процессами атмосферной и вакуумной перегонки, каталитического крекинга, риформинга. Использование EMERSON KJ4001X1-BE1 12P0818X072 REV:L обеспечивает надежность и точность управления.

• Энергетика: Автоматизация тепловых электростанций, включая управление котлами, турбинами и вспомогательным оборудованием.

• Фармацевтика: Управление процессами ферментации, стерилизации и очистки с полным документированием всех параметров.

• Пищевая промышленность: Автоматизация процессов дозирования, смешивания, термообработки и розлива продуктов.

Сравнение с конкурентами

Технология электронного маркирования, реализованная в EMERSON KJ4001X1-BE1 12P0818X072 REV:L, является уникальным предложением на рынке DCS. Однако существуют альтернативные подходы к организации ввода/вывода:

• Honeywell (серия C300 I/O): Используют традиционные модули с фиксированным типом сигналов. EMERSON KJ4001X1-BE1 12P0818X072 REV:L предлагает принципиально иной уровень гибкости, позволяя менять тип сигнала без замены модуля.

• Siemens (SIMATIC PCS 7 / PCS neo, ET 200SP HA): Предлагают модульные решения с возможностью выбора типа сигнала при заказе, но не поддерживают динамическое переконфигурирование на уровне отдельного канала без замены модуля.

• ABB (S800 I/O): Используют традиционные модули с фиксированным типом сигналов.

• Yokogawa (Centum VP, N-IO): Также внедряют концепции гибкого ввода/вывода, но реализация отличается от Emerson CHARM.

Ключевое отличие EMERSON KJ4001X1-BE1 12P0818X072 REV:L — это технология электронного маркирования, позволяющая программно задавать тип сигнала для каждого канала индивидуально. Это обеспечивает непревзойденную гибкость, сокращает время проектирования и модернизации, а также минимизирует номенклатуру запасных частей. Ревизия L (REV:L) гарантирует совместимость с актуальными версиями системы DeltaV.

Рекомендации по выбору и меры предосторожности

• Проверка ревизии и совместимости: При заказе EMERSON KJ4001X1-BE1 12P0818X072 REV:L убедитесь, что ревизия модуля (REV:L) совместима с версией вашей системы DeltaV и типом базовой платы (Carrier), на которую он будет устанавливаться. Использование несовместимых ревизий может привести к ошибкам связи или некорректной работе.

• Конфигурация типа сигнала: В программном обеспечении DeltaV необходимо правильно сконфигурировать тип сигнала для каждого канала модуля EMERSON KJ4001X1-BE1 12P0818X072 REV:L в соответствии с подключенным полевым устройством. Неправильная конфигурация может привести к повреждению модуля или неправильному считыванию данных.

• Учет требований к искробезопасности: Если модуль устанавливается во взрывоопасной зоне, необходимо использовать соответствующие барьеры искробезопасности или выбирать исполнение модуля с искробезопасными входами/выходами. Обычные модули EMERSON KJ4001X1-BE1 12P0818X072 REV:L предназначены для установки в безопасной зоне или зоне с пониженными требованиями (Class I, Div 2).

• Правильность монтажа: При установке модуля на базовую плату убедитесь, что он полностью защелкнулся в разъеме. Неполный контакт может привести к нестабильной работе или отсутствию связи.

• Маркировка и документация: Ведите четкую документацию по конфигурации каждого модуля EMERSON KJ4001X1-BE1 12P0818X072 REV:L и подключению полевых устройств. Благодаря гибкости системы, легко запутаться, какой канал на какой сигнал сконфигурирован.

• Условия хранения и эксплуатации: Соблюдайте рекомендованные условия хранения и эксплуатации (температура, влажность). При длительном хранении используйте антистатические упаковки.
