Описание продукта

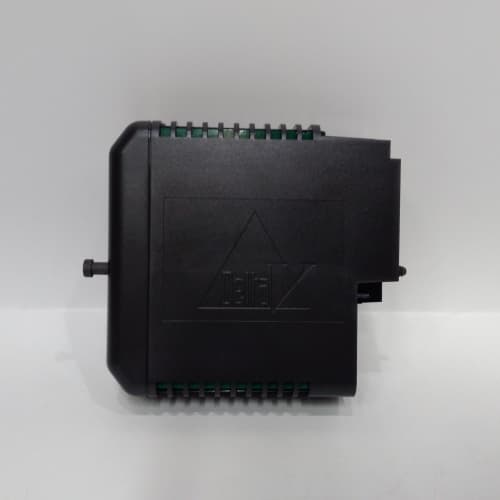

Модуль EMERSON VE4001S2T2B4 (Discrete Input/Output Module) относится к семейству модулей ввода/вывода системы DeltaV от Emerson, широко применяемой в автоматизации технологических процессов. Этот модуль предназначен для работы с дискретными сигналами, обеспечивая прием сигналов от датчиков (концевые выключатели, кнопки, датчики положения) и выдачу управляющих сигналов на исполнительные механизмы (пускатели, клапаны, световые индикаторы). Модель EMERSON VE4001S2T2B4 имеет определенную конфигурацию каналов, которая отражается в коде заказа: S2 указывает на тип модуля (дискретный ввод/вывод), T2 - на тип выходов (транзисторные), B4 - на количество и тип входов. Модуль EMERSON VE4001S2T2B4 устанавливается на базовую плату (Carrier) системы DeltaV и взаимодействует с контроллером через внутреннюю шину. Конструкция EMERSON VE4001S2T2B4 обеспечивает возможность "горячей" замены без отключения питания, что критически важно для непрерывных производств. Высокое качество изготовления EMERSON VE4001S2T2B4 подтверждено многолетним опытом эксплуатации в самых разных отраслях промышленности по всему миру.

Технические характеристики

• Тип устройства: Модуль дискретного ввода/вывода для системы DeltaV.

• Код продукта: VE4001S2T2B4 (уникальный идентификатор Emerson).

• Назначение: Сбор дискретных сигналов от полевых устройств и выдача управляющих сигналов.

• Конфигурация каналов: Комбинация дискретных входов и выходов (в зависимости от версии).

• Дискретные входы: Оптоизолированные, 24 В пост. тока (обычно 8 или 16 каналов).

• Дискретные выходы: Транзисторные (PNP), 24 В пост. тока (обычно 8 или 16 каналов).

• Гальваническая развязка: Между полевыми цепями и внутренней шиной модуля (напряжение изоляции до 1500 В).

• Диагностика: Непрерывный самоконтроль, светодиодная индикация состояния каналов, наличия питания и ошибок модуля.

• Коммуникационный протокол: Специализированный протокол для обмена по внутренней шине контроллера DeltaV.

• Питание: От базовой платы (Carrier) системы DeltaV.

• Монтаж: Установка на базовую плату (Carrier) в монтажном шкафу.

• Рабочая температура: Промышленный диапазон (от -40°C до +70°C).

• Сертификаты: Соответствие стандартам CE, UL, CSA, а также сертификаты для использования в опасных зонах (Class I, Div 2).

Преимущества и особенности

• Интеграция с DeltaV: Главное преимущество EMERSON VE4001S2T2B4 заключается в его полной интеграции с системой DeltaV. Модуль автоматически распознается контроллером, легко конфигурируется в среде DeltaV Explorer и предоставляет все диагностические данные в систему управления верхнего уровня. Это обеспечивает бесшовную интеграцию и упрощает ввод в эксплуатацию.

• Поддержка "горячей" замены (Hot Swap): Модуль EMERSON VE4001S2T2B4 поддерживает возможность замены без отключения питания системы. Это критически важно для непрерывных производств (нефтехимия, энергетика), где остановка технологического процесса недопустима. Вышедший из строя модуль можно заменить за считанные секунды, не прерывая управление процессом.

• Высокая надежность и диагностика: Модуль спроектирован для работы в тяжелых промышленных условиях с расширенным температурным диапазоном и устойчивостью к вибрациям и электромагнитным помехам. Встроенная диагностика непрерывно контролирует состояние каждого канала и модуля в целом, предупреждая о возможных неисправностях (обрыв линии, короткое замыкание) до того, как они приведут к аварийным ситуациям.

• Гальваническая развязка: Наличие оптоизоляции между полевыми цепями и внутренней логикой модуля защищает дорогостоящий контроллер от высоковольтных импульсов и помех, приходящих с полевых устройств. Это значительно повышает надежность всей системы в целом.

• Гибкость конфигурации: Модуль EMERSON VE4001S2T2B4 может быть сконфигурирован для работы с различными типами дискретных датчиков (PNP/NPN, "сухой контакт") и нагрузками, что обеспечивает гибкость при проектировании систем автоматизации.

• Масштабируемость: Благодаря модульной архитектуре, EMERSON VE4001S2T2B4 позволяет легко наращивать систему ввода/вывода по мере расширения производства, добавляя новые модули в существующие базовые платы.

Области применения и примеры

• Нефтегазовая отрасль: Сбор сигналов от концевых выключателей задвижек, датчиков давления, уровня, а также выдача команд на открытие/закрытие запорной арматуры и пуск/останов насосов. Применение EMERSON VE4001S2T2B4 обеспечивает надежное управление технологическими процессами.

• Химическая промышленность: Управление пускателями насосов, вентиляторов, а также прием сигналов от датчиков положения клапанов и аварийных кнопок на реакторных блоках и установках разделения.

• Энергетика: Сбор дискретных сигналов от оборудования собственных нужд электростанций (насосы, вентиляторы, дымососы) и выдача команд управления.

• Целлюлозно-бумажная промышленность: Управление конвейерными линиями, насосными станциями, вентиляцией и другим вспомогательным оборудованием.

• Фармацевтика: Сбор сигналов от датчиков положения дверей, блокировок безопасности и управление исполнительными механизмами в чистых помещениях.

• Водоснабжение и водоотведение: Управление насосными станциями, задвижками, системами химической подготовки воды.

Сравнение с конкурентами

Конкурентами модуля EMERSON VE4001S2T2B4 являются модули дискретного ввода/вывода от других ведущих производителей DCS:

• Honeywell (серия C300 I/O, модули дискретного ввода/вывода): Предлагают схожий функционал, включая поддержку "горячей" замены и диагностику. EMERSON VE4001S2T2B4 является частью экосистемы DeltaV, которая известна своей простотой использования и инновационной архитектурой электронного маркирования (CHARM).

• ABB (S800 I/O, модули дискретного ввода/вывода): Широко распространенные модульные решения для распределенных систем управления.

• Siemens (SIMATIC PCS 7 / PCS neo, ET 200SP HA): Предлагают мощные решения для управления технологическими процессами с широкой номенклатурой модулей дискретного ввода/вывода.

• Yokogawa (Centum VP, N-IO): Также имеют собственные линейки модулей ввода/вывода для DCS.

Ключевое отличие EMERSON VE4001S2T2B4 — это его принадлежность к экосистеме DeltaV, которая обеспечивает единую среду для всего жизненного цикла проекта — от проектирования до эксплуатации и технического обслуживания. Простота конфигурирования и мощные инструменты диагностики делают его предпочтительным выбором для многих промышленных предприятий.

Рекомендации по выбору и меры предосторожности

• Определение типа и количества сигналов: Перед выбором EMERSON VE4001S2T2B4 необходимо точно определить, сколько дискретных входов и выходов требуется для вашего технологического процесса. Код S2T2B4 указывает на определенную конфигурацию, поэтому убедитесь, что она соответствует вашим потребностям.

• Проверка совместимости с базовой платой (Carrier): Убедитесь, что выбранный модуль EMERSON VE4001S2T2B4 совместим с типом базовой платы (Carrier) системы DeltaV, на которую он будет устанавливаться. Не все модули поддерживаются всеми типами базовых плат.

• Выбор типа входов и выходов: Для дискретных входов важно определить, какой тип датчиков используется (PNP, NPN или "сухой контакт"). Модуль EMERSON VE4001S2T2B4 может быть сконфигурирован для работы с различными типами, но это необходимо учесть при проектировании.

• Учет требований к нагрузке выходов: Для выходных каналов убедитесь, что коммутационная способность транзисторных выходов EMERSON VE4001S2T2B4 достаточна для управления вашими исполнительными механизмами (пускатели, клапаны, световые индикаторы). Проверьте максимальный выходной ток и напряжение.

• Учет требований к искробезопасности: Если модуль устанавливается во взрывоопасной зоне, необходимо использовать соответствующие барьеры искробезопасности между модулем EMERSON VE4001S2T2B4 и полевым оборудованием, находящимся во взрывоопасной зоне. Обычные модули предназначены для установки в безопасной зоне или зоне с пониженными требованиями (Class I, Div 2).

• Правильность монтажа и конфигурации: При установке модуля в базовую плату убедитесь, что он полностью зафиксирован в слоте и надежно соединен с разъемами. После установки правильно сконфигурируйте модуль в DeltaV Explorer, задав тип сигнала для каждого канала и другие параметры в соответствии с проектной документацией.
