Обзор и описание

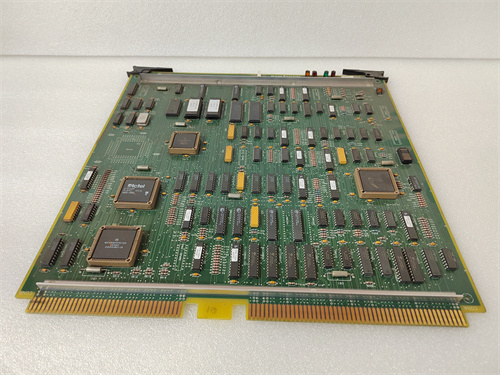

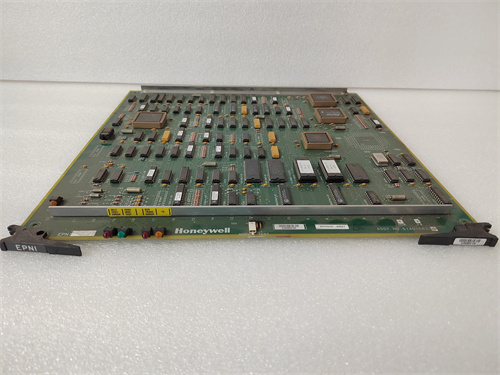

Представляем вашему вниманию модуль интерфейса Ethernet HONEYWELL 51401583-100 EPNI, входящий в состав распределенных систем управления (DCS) Experion PKS (Process Knowledge System) компании Honeywell. Данный модуль HONEYWELL 51401583-100 EPNI является специализированным коммуникационным процессором, обеспечивающим высокоскоростной обмен данными между контроллерами C300 и вышестоящими уровнями управления по сетям Ethernet. Модуль 51401583-100 EPNI (Ethernet Plant Network Interface) играет ключевую роль в построении отказоустойчивых и высокопроизводительных систем автоматизации, гарантируя надежную передачу технологической информации в реальном времени. Благодаря своей надежности, модуль HONEYWELL 51401583-100 EPNI широко применяется в нефтегазовой отрасли, нефтехимии и энергетике.

Технические параметры

Модуль сетевого интерфейса HONEYWELL 51401583-100 EPNI характеризуется следующими техническими параметрами:

• Тип модуля: Интерфейсный модуль связи Ethernet Plant Network Interface для системы Experion PKS.

• Назначение: Обеспечение связи между контроллерами (C300, серия I/O) и сетью уровня предприятия (Plant Network). Модуль EPNI 51401583-100 выступает шлюзом для обмена данными с серверами Experion и рабочими станциями операторов.

• Сетевые интерфейсы: Оснащен несколькими портами Ethernet (обычно 2-4 порта) с поддержкой скоростей 10/100/1000 Мбит/с для организации резервированных сетевых соединений (FTE - Fault Tolerant Ethernet). Модуль HONEYWELL 51401583-100 EPNI поддерживает технологию Honeywell FTE для обеспечения отказоустойчивости.

• Протоколы связи: Поддерживает стандартные промышленные протоколы TCP/IP, UDP/IP, а также специализированные протоколы Honeywell для обмена данными с контроллерами C300 и модулями ввода/вывода.

• Производительность: Высокопроизводительный процессор модуля 51401583-100 EPNI обеспечивает быструю обработку больших объемов технологических данных и минимальные задержки при передаче информации.

• Резервирование: Поддерживает режим "горячего" резервирования (1:1), позволяя установить два идентичных модуля HONEYWELL 51401583-100 EPNI для обеспечения непрерывной связи при отказе одного из них.

• Индикация: На лицевой панели расположены светодиодные индикаторы состояния модуля, активности сетевых портов и наличия питания, обеспечивающие быструю визуальную диагностику.

Преимущества и особенности

Использование модуля HONEYWELL 51401583-100 EPNI в системах автоматизации дает заказчикам ряд важных преимуществ:

1. Высокая отказоустойчивость (FTE): Технология Fault Tolerant Ethernet, реализованная в модуле HONEYWELL 51401583-100 EPNI, обеспечивает мгновенное переключение на резервный канал связи при обрыве или повреждении основного без потери данных и разрыва соединений. Модуль EPNI 51401583-100 является ключевым элементом этой архитектуры.

2. Интеграция в Experion PKS: Модуль HONEYWELL 51401583-100 EPNI разработан специально для бесшовной интеграции с экосистемой Experion, обеспечивая полную совместимость с контроллерами C300, серверами и инженерными станциями.

3. Высокая скорость передачи данных: Поддержка гигабитных скоростей позволяет модулю 51401583-100 EPNI обрабатывать большие массивы данных от современных распределенных систем управления без создания "узких мест" в сети.

4. Простота конфигурации: Настройка сетевых параметров модуля HONEYWELL 51401583-100 EPNI производится через стандартные инструменты конфигурирования Experion (Control Builder или Configuration Studio), что упрощает работу инженеров-наладчиков.

Применение

Модуль сетевого интерфейса HONEYWELL 51401583-100 EPNI находит широчайшее применение в самых ответственных узлах технологических процессов:

• Нефтегазовая отрасль: Организация связи между контроллерами C300 на установках подготовки нефти и газа, газоперекачивающих агрегатах и терминалах отгрузки. Резервированный модуль EPNI 51401583-100 является стандартом для таких объектов.

• Нефтехимия и химическая промышленность: Передача данных от контроллеров, управляющих непрерывными процессами в реакторах, колоннах разделения и смесителях, на верхний уровень системы Experion PKS.

• Энергетика: Интеграция систем управления турбинами и вспомогательным оборудованием электростанций в единую сеть предприятия. Модуль HONEYWELL 51401583-100 EPNI обеспечивает надежный обмен данными с диспетчерскими пунктами.

• Фармацевтика и пищевая промышленность: Сбор данных от контроллеров, управляющих технологическими линиями, в централизованную систему сбора данных и архивирования.

Сравнение с конкурентами

Прямыми конкурентами модуля HONEYWELL 51401583-100 EPNI являются интерфейсные модули Ethernet других ведущих DCS-систем, таких как Emerson (серия DeltaV, контроллеры MD) и ABB (серия AC800M с интерфейсными модулями). По сравнению с ними:

• Технология FTE: Модуль HONEYWELL 51401583-100 EPNI реализует запатентованную технологию Fault Tolerant Ethernet, которая обеспечивает более высокий уровень отказоустойчивости по сравнению со стандартными протоколами резервирования (например, MRP или PRP), используемыми конкурентами.

• Оптимизация под Experion: Модуль EPNI 51401583-100 разработан специально для платформы Experion PKS, что гарантирует наилучшую производительность и минимальные задержки при работе в составе этой системы.

• Встроенная диагностика: Глубокий уровень аппаратной диагностики, реализованный в модуле HONEYWELL 51401583-100 EPNI, позволяет выявлять проблемы на ранней стадии и прогнозировать возможные отказы, что повышает общую надежность системы автоматизации.

Рекомендации по выбору и меры предосторожности

При выборе и эксплуатации модуля HONEYWELL 51401583-100 EPNI следует учитывать несколько важных аспектов:

1. Версия прошивки: Убедитесь, что версия firmware модуля 51401583-100 EPNI совместима с версией операционной системы вашей Experion PKS (например, R410, R420, R500). Несовместимость версий может привести к некорректной работе или невозможности связи. Для уточнения актуальных версий перейдите по ссылке.

2. Конфигурация FTE: Для правильной работы технологии Fault Tolerant Ethernet необходимо корректно настроить сетевые параметры всех устройств и коммутаторов в соответствии с руководствами Honeywell. Модуль HONEYWELL 51401583-100 EPNI требует точной настройки для работы в резервированной сети.

3. Условия резервирования: При построении отказоустойчивой системы необходимо использовать два идентичных модуля HONEYWELL 51401583-100 EPNI с одинаковыми версиями ПО и устанавливать их в парные слоты резервируемого базиса.

4. Температурный режим: Обеспечьте нормальные температурные условия в шкафу управления. Модуль 51401583-100 EPNI выделяет тепло при работе, особенно при активном сетевом трафике, поэтому требуется обеспечение достаточной вентиляции или кондиционирования для соблюдения рабочего диапазона температур.
