Описание продукта

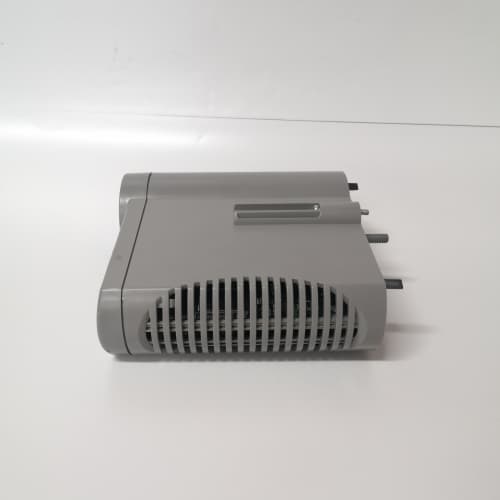

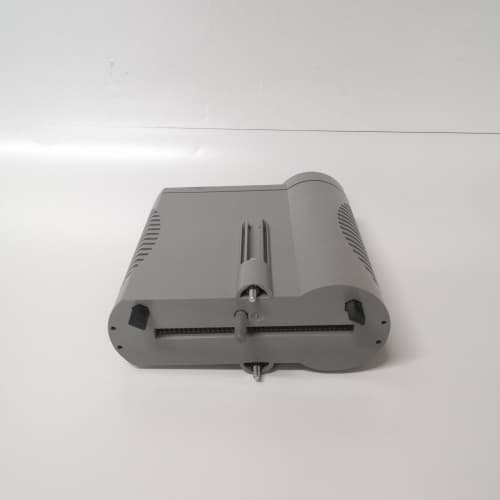

Процессорный модуль HONEYWELL CC-IP0101 выполнен в прочном металлическом корпусе для монтажа в специализированные шасси серии C200, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной контроллера. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы при использовании в резервированных конфигурациях. На передней панели модуля расположены светодиодные индикаторы состояния процессора, активности связи, диагностики и питания, а также разъемы для подключения управляющей сети. Модель HONEYWELL CC-IP0101 оснащена высокопроизводительным процессором и большим объемом оперативной памяти для выполнения сложных алгоритмов управления в реальном времени. Встроенная диагностика постоянно контролирует состояние процессора, памяти и линий связи.

Технические параметры

• Тип устройства: Процессорный модуль (контроллер) для систем Experion PKS (C200).

• Процессор: Высокопроизводительный RISC-процессор (архитектура PowerPC).

• Оперативная память (RAM): 64 МБ или 128 МБ (с коррекцией ошибок ECC, в зависимости от версии).

• Флэш-память: 32 МБ или 64 МБ для хранения приложений и операционной системы.

• Энергонезависимая память: Для хранения конфигурации и параметров.

• Сетевые интерфейсы: 2 независимых порта Ethernet (10/100 Мбит/с) для подключения к управляющей сети (ControlNet) и сети уровня процесса.

• Поддерживаемые протоколы: Honeywell CDA (Control Data Access), Modbus TCP/IP (опционально), OPC.

• Последовательные порты: 1 порт RS-232/RS-485 (для локального доступа и отладки).

• Функции синхронизации времени: Поддержка SNTP.

• Резервирование: Поддержка горячего резервирования (Redundant CPU) для повышения надежности (1:1 резервирование).

• Сторожевой таймер (Watchdog): Встроенный для контроля зависаний.

• Часы реального времени: С резервной батареей.

• Диагностика: Непрерывный самоконтроль процессора, памяти, сетевых интерфейсов, контроль температуры.

• Индикация: Светодиоды RUN, FAIL, ACTIVE, NETWORK LINK/ACT.

• Напряжение питания: 24 В постоянного тока (от шасси C200).

• Потребляемая мощность: Не более 10 Вт.

• Рабочая температура: От 0°C до +60°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Виброустойчивость: Соответствие IEC 60068-2-6.

• Программное обеспечение: Конфигурирование через Control Builder или Experion PKS Engineering Tools.

• Сертификаты: CE, UL, CSA, ATEX (для установки в зоне 2).

Преимущества и особенности

Главное преимущество HONEYWELL CC-IP0101 — это его интеграция в экосистему Experion PKS, обеспечивающая единую среду разработки, мониторинга и управления для всего предприятия. Модуль гарантирует высокую производительность и надежность в самых ответственных применениях. Ключевые особенности модели HONEYWELL CC-IP0101 включают:

1. Поддержка резервирования процессоров (1:1) для создания отказоустойчивых систем управления.

2. Два независимых Ethernet-порта для организации резервированных сетей управления (ControlNet).

3. Поддержка протокола CDA (Control Data Access) для высокоскоростного обмена данными с серверами Experion.

4. Встроенная память с коррекцией ошибок (ECC) для защиты от сбоев.

5. Возможность обновления прошивки через сеть без остановки контроллера.

6. "Горячая" замена (Hot Swap) в резервированных конфигурациях без остановки процесса.

7. Интеграция с модулями ввода/вывода серии C200 через внутреннюю шину.

8. Поддержка языков программирования МЭК 61131-3 (LD, FBD, ST, IL, SFC).

9. Встроенная диагностика и самоконтроль с выдачей сообщений в систему.
   Модуль HONEYWELL CC-IP0101 является "мозгом" системы управления C200, обеспечивая выполнение всех функций управления, регулирования и мониторинга.

Примеры применения

В промышленности модуль HONEYWELL CC-IP0101 используется для управления различными технологическими процессами:

• Нефтепереработка: Управление установками атмосферной и вакуумной перегонки нефти, каталитического крекинга, риформинга, гидроочистки.

• Нефтегазовая отрасль: Управление газоперерабатывающими заводами, установками подготовки нефти и газа, компрессорными станциями.

• Химическая промышленность: Управление реакторами, колоннами синтеза, полимеризационными установками.

• Энергетика: Управление котлами и турбинами на тепловых электростанциях, системы автоматизации подстанций.

• Целлюлозно-бумажная промышленность: Управление бумагоделательными машинами, установками варки целлюлозы.

• Фармацевтика: Управление биореакторами и процессами ферментации.

• Металлургия: Управление доменными печами, конвертерами, прокатными станами.
  Благодаря своей надежности, HONEYWELL CC-IP0101 является стандартным решением для управления непрерывными и дискретными процессами в различных отраслях промышленности по всему миру.

Сравнение с конкурентами

Если сравнивать HONEYWELL CC-IP0101 с аналогичными контроллерами других производителей, например, Emerson (серия DeltaV), ABB (серия AC800M) или Siemens (серия PCS 7), то продукт Honeywell выделяется своей тесной интеграцией с Experion PKS и развитыми инструментами для управления процессами в реальном времени. Модель HONEYWELL CC-IP0101
