Описание продукта

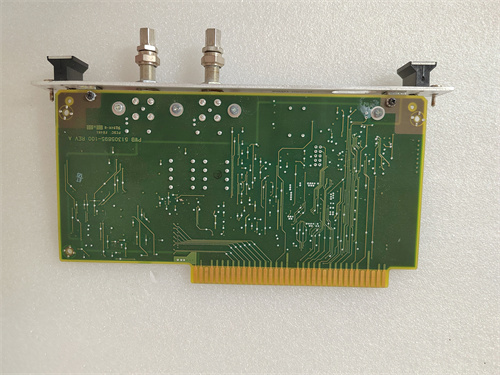

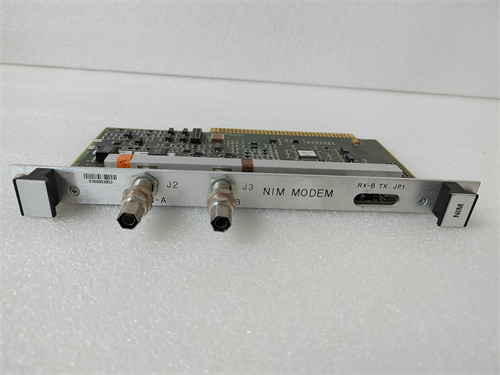

Модуль HONEYWELL 51305896-200 NIM MODEM (Network Interface Module) выполняет функцию шлюза или повторителя (модема) в архитектуре систем автоматизации Honeywell. Он обеспечивает физическое и логическое соединение между контроллерами и удаленными узлами ввода/вывода (I/O), часто расположенными на значительном расстоянии в полевых условиях. Устройство поддерживает протоколы, характерные для сетей Honeywell (например, шина I/O Link), и преобразует сигналы для передачи по различным средам (витая пара, оптоволокно), в зависимости от модификации. HONEYWELL 51305896-200 NIM MODEM гарантирует целостность передаваемых данных даже в условиях сильных электромагнитных помех, характерных для промышленных предприятий. Модель HONEYWELL 51305896-200 NIM MODEM отличается высокой степенью защиты и диагностическими возможностями.

Технические характеристики

• Тип устройства: Сетевой интерфейсный модуль / Модем для шины ввода/вывода.

• Назначение: Связь контроллера (C300, C200) с удаленными корзинами ввода/вывода (I/O racks).

• Физический интерфейс: RS-485 (витая пара) или оптоволоконный (ST/SC-коннекторы), зависит от исполнения.

• Протокол: Проприетарный протокол Honeywell I/O Link.

• Дальность связи: До 1200 метров по витой паре (с повторителями) и до нескольких километров по оптоволокну.

• Диагностика: Светодиодная индикация питания, приема/передачи данных (Tx/Rx), ошибок связи (Error).

• Монтаж: Установка на DIN-рейку или в специализированный монтажный узел.

• Питание: Внешнее питание 24 В пост. тока.

• Рабочая температура: Промышленный диапазон (от -40°C до +70°C).

Преимущества и особенности

• Увеличение расстояния: Главное преимущество HONEYWELL 51305896-200 NIM MODEM — возможность организовывать сбор данных с полевых устройств, расположенных далеко от центрального пульта управления. Без этого модуля расстояние до удаленных узлов было бы жестко ограничено.

• Гальваническая развязка: При использовании оптоволоконных версий обеспечивается полная гальваническая развязка между удаленным узлом и контроллером, что защищает дорогостоящее оборудование от токов, наведенных при грозовых разрядах или при высоком напряжении в земляных петлях.

• Устойчивость к помехам: Применение дифференциальной передачи по RS-485 или оптоволокна делает связь через HONEYWELL 51305896-200 NIM MODEM чрезвычайно устойчивой к электромагнитным помехам от мощных электродвигателей, частотных преобразователей и сварочных аппаратов.

• Диагностика и обслуживание: Наличие светодиодной индикации позволяет быстро локализовать проблемы с физическим каналом связи, не прибегая к сложным измерительным приборам. Это критически важно при обслуживании разветвленных сетей с множеством удаленных узлов.

• Масштабируемость: Использование HONEYWELL 51305896-200 NIM MODEM позволяет легко расширять систему управления, добавляя новые удаленные узлы по мере расширения производства, без необходимости прокладывать тысячи проводов "звездой" к центральному контроллеру.

Области применения и примеры

• Нефтегазовый сектор: Удаленные кусты скважин, где датчики давления и положения задвижек находятся на значительном удалении от центрального пункта сбора данных. Применение HONEYWELL 51305896-200 NIM MODEM обеспечивает надежную передачу сигналов на большие расстояния.

• Химические производства: Мониторинг и управление разнесенными по территории завода реакторными блоками и установками подготовки сырья.

• Энергетика: Сбор данных с полевых датчиков на территории теплоэлектростанции (котельные установки, водоподготовка, мазутное хозяйство) с передачей по оптоволокну, устойчивому к помехам.

• Водоканал: Управление насосными станциями водозабора и очистными сооружениями, разнесенными на километры.

• Металлургия: Системы управления конвейерными линиями подачи шихты в доменные печи, где протяженность линий достигает сотен метров.

Сравнение с конкурентами

Аналогичные решения по удаленному расширению систем ввода/вывода предлагают и другие производители:

• Siemens (ET 200pro / IM 153): Используют интерфейс PROFIBUS DP или PROFINET. Модуль HONEYWELL 51305896-200 NIM MODEM выполняет схожую функцию, но в "родной" для Honeywell экосистеме Experion PKS, что гарантирует наилучшую совместимость и поддержку всех диагностических функций.

• Rockwell Automation (Point I/O / Flex I/O): Используют сети DeviceNet, ControlNet или EtherNet/IP. Honeywell NIM MODEM часто применяется как альтернатива для организации более дешевой и простой связи по RS-485 на большие расстояния в проектах, где Ethernet нежелателен или невозможен.

• ABB (S800 I/O): Имеют свои модули удаленной связи. Ключевое отличие продукта Honeywell — глубокая интеграция с системой диагностики Experion и использование проприетарного протокола, оптимизированного под задачи процесса.

Ключевое отличие HONEYWELL 51305896-200 NIM MODEM — это его бесшовная интеграция с системой Experion PKS, позволяющая рассматривать удаленные узлы ввода/вывода как логическое расширение контроллера с полной поддержкой всех функций диагностики и конфигурирования из единой среды.

Рекомендации по выбору и меры предосторожности

• Выбор среды передачи: Определите, какая среда передачи наиболее подходит для вашего объекта. Для коротких расстояний и низких помех подойдет витая пара (RS-485) и соответствующий HONEYWELL 51305896-200 NIM MODEM. Для больших расстояний и высоких помех выбирайте оптоволоконную версию.

• Топология сети: Спланируйте топологию сети ("шина", "звезда", "кольцо") и убедитесь, что выбранная модификация модема ее поддерживает (для оптоволокна могут потребоваться разные типы модулей для разных топологий).

• Терминирование (согласование): При использовании интерфейса RS-485 строго соблюдайте правила терминирования линии с помощью терминальных резисторов (120 Ом) на концах линии. Несоблюдение этого правила приведет к отражению сигнала и ошибкам связи в HONEYWELL 51305896-200 NIM MODEM.

• Заземление экрана: Правильно заземляйте экран кабеля витой пары только в одной точке (обычно со стороны контроллера), чтобы избежать образования паразитных контуров заземления.

• Питание: Обеспечьте стабильное питание 24 В для модуля. Используйте блоки питания с защитой от короткого замыкания и перенапряжения. Для удаленных узлов рекомендуется питать модем от того же источника, что и модули ввода/вывода, чтобы избежать проблем с разностью потенциалов.
