Описание продукта

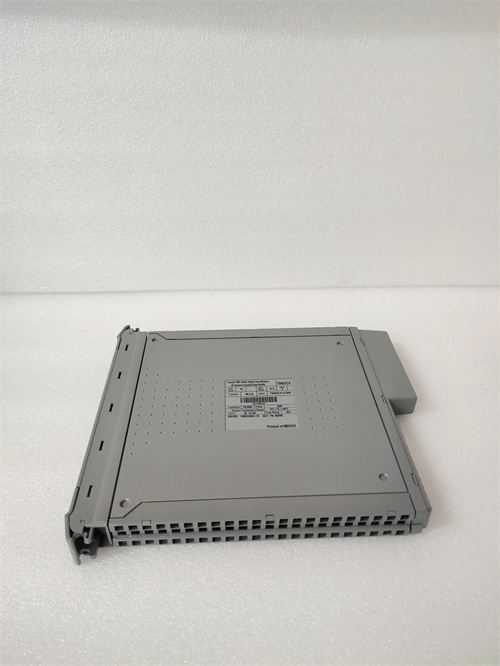

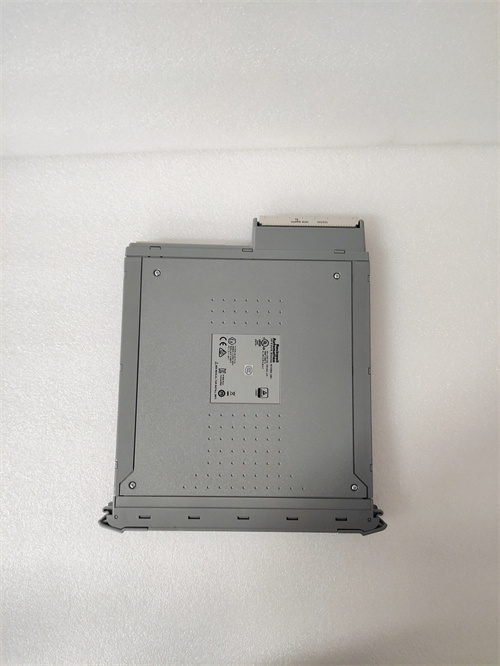

[ICS TRIPLEX T8403CX] представляет собой высоконадежный модуль аналогового вывода, входящий в состав Trusted System — отказоустойчивой системы управления безопасностью (Safety Instrumented System, SIS), разработанной компанией ICS Triplex (ныне входит в портфель Rockwell Automation). Данный модуль с каталожным номером T8403CX специально разработан для применения в критически важных системах безопасности и противоваарийной защиты (ESD), где требуется самый высокий уровень отказоустойчивости и надежности, соответствующий требованиям SIL 3 (Safety Integrity Level 3). [ICS TRIPLEX T8403CX] предназначен для выдачи аналоговых сигналов управления (например, 4-20 мА) на исполнительные устройства — позиционеры клапанов, преобразователи частоты, регуляторы — в системах, где недопустима потеря управления или выдача неверной команды из-за внутреннего отказа оборудования. Модуль построен на базе архитектуры Triple Modular Redundancy (TMR), что обеспечивает его работу по принципу "2oo3" (два из трех) и позволяет пережить отказ любого из трех внутренних каналов без остановки процесса и без выдачи опасной команды. T8403CX является ключевым компонентом для обеспечения промышленной безопасности на объектах нефтегазовой, химической, энергетической и других отраслей.

Технические параметры

• Тип продукта: Отказоустойчивый модуль аналогового вывода (TMR Analog Output Module).

• Производитель: ICS Triplex / Rockwell Automation.

• Совместимые системы: Trusted System (серия T8400), контроллеры Trusted TMR.

• Архитектура: Triple Modular Redundancy (TMR) — тройное модульное резервирование с мажоритарным голосованием "2 из 3".

• Количество каналов: Обычно 8 каналов аналогового вывода.

• Выходной сигнал: 4-20 мА, активный или пассивный режим (с внешним/внутренним питанием).

• Разрешение: Высокое разрешение ЦАП для точного управления исполнительными устройствами.

• Диагностика: Непрерывная онлайн-диагностика с обнаружением обрыва цепи, короткого замыкания, отклонения выходного сигнала и других неисправностей. Диагностика выполняется для каждого из трех внутренних каналов.

• Изоляция: Полная гальваническая развязка между каналами, а также между каналами и системной шиной.

• Индикация: Светодиодные индикаторы состояния модуля, работоспособности каналов и результатов диагностики на передней панели.

• Напряжение питания: Получает питание от монтажной рамы Trusted System через системный разъем.

• Рабочая температура: Промышленный диапазон, адаптированный для установки в шкафах управления.

• Монтаж: Устанавливается в специализированное шасси (раму) ввода/вывода системы Trusted.

Преимущества и особенности

• Исключительная отказоустойчивость TMR: Главное преимущество модуля [ICS TRIPLEX T8403CX] — его архитектура с тройным резервированием. Внутри модуля находятся три независимых, изолированных канала, которые параллельно обрабатывают выходной сигнал. Выходной сигнал формируется по принципу мажоритарного голосования (2oo3). Это означает, что даже при отказе одного из трех внутренних каналов, модуль продолжает выдавать корректный сигнал, обеспечивая непрерывность управления и не требуя немедленного отключения для ремонта. T8403CX от ICS TRIPLEX гарантирует безопасность и готовность.

• Высочайший уровень безопасности (SIL 3): Модуль [ICS TRIPLEX T8403CX] сертифицирован для применения в системах безопасности, требующих уровня полноты безопасности SIL 3 по стандартам IEC 61508. Это означает, что он способен обеспечить требуемую вероятность безотказной работы при возникновении опасных отказов, что критически важно для систем противоварийной защиты, где цена ошибки — экологическая катастрофа или угроза жизни людей. T8403CX — это выбор для самых ответственных применений.

• Непрерывная онлайн-диагностика: Модуль выполняет постоянное самотестирование, включая проверку цепей вывода, линий связи с исполнительными устройствами и собственных внутренних компонентов. Любая неисправность (обрыв, короткое замыкание, отклонение сигнала) немедленно обнаруживается и сигнализируется системе безопасности, что позволяет оперативно принять меры, не дожидаясь развития аварийной ситуации. Наличие T8403CX в системе значительно повышает ее диагностическую глубину.

• Горячая замена (Hot Swap): Модуль поддерживает "горячую" замену, что позволяет извлечь и установить новый модуль [ICS TRIPLEX T8403CX] без остановки работы контроллера и обесточивания системы. Это особенно важно для непрерывных производств, где любой останов приводит к огромным убыткам. Замена неисправного модуля занимает считанные минуты и не нарушает технологический процесс.

• Высокая точность и стабильность: Благодаря прецизионным компонентам и архитектуре TMR, модуль обеспечивает высокую точность выходного сигнала, что необходимо для точного управления клапанами и другим критически важным оборудованием. Стабильность характеристик гарантируется на всем протяжении срока службы. ICS TRIPLEX T8403CX — это синоним точности и надежности.

Области применения и примеры использования

• Нефтегазовая промышленность: На offshore-платформах, береговых установках подготовки газа (УКПГ), компрессорных станциях магистральных газопроводов модули [ICS TRIPLEX T8403CX] используются в системах противоаварийной защиты (ESD) для управления отсечными клапанами и системами сброса давления. От их надежной работы зависит безопасность всего объекта.

• Химическая и нефтехимическая промышленность: На установках пиролиза, полимеризации и других опасных производствах модули T8403CX выдают аналоговые сигналы на регулирующие клапаны, контролирующие параметры реакции. Любой отказ здесь недопустим, и архитектура TMR гарантирует, что даже при внутренней неисправности модуля клапан продолжит точно выполнять свою функцию, предотвращая разгон реакции или аварию.

• Энергетика: На тепловых электростанциях (ТЭС) и атомных станциях (АЭС) модули [ICS TRIPLEX T8403CX] применяются в системах безопасности, управляющих регулирующими клапанами на паропроводах, питательных насосах и другом критическом оборудовании. Высокая надежность этих модулей — обязательное требование для лицензирования энергоблоков.

• Нефтепереработка: На установках каталитического крекинга, риформинга и гидроочистки модули T8403CX обеспечивают надежное управление сложными технологическими процессами, где требуется высокий уровень безопасности и непрерывность производства.

• Металлургия и горнодобывающая промышленность: На опасных производственных объектах, таких как шахты и рудники, системы безопасности с модулями [ICS TRIPLEX T8403CX] управляют вентиляцией, системами пожаротушения и другим оборудованием, критически важным для безопасности персонала.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными модулями аналогового вывода для систем безопасности других производителей (например, HIMA H41q/H51q, Honeywell FSC, ABB Triguard, Siemens F-системы):

• Преимущества: Главное преимущество [ICS TRIPLEX T8403CX] — его архитектура TMR (тройное модульное резервирование), реализованная на аппаратном уровне. Это обеспечивает более высокую готовность (availability) по сравнению с системами с парным резервированием (1oo2D), так как позволяет пережить большее количество отказов без остановки. Продукты ICS TRIPLEX известны своей исключительной надежностью и широко применяются в самых ответственных проектах по всему миру, особенно в нефтегазовой отрасли. Их диагностические возможности и простота обслуживания (горячая замена) являются эталонными.

• Недостатки: Как специализированный продукт для систем безопасности ICS TRIPLEX, модуль T8403CX имеет высокую стоимость, отражающую его надежность и функциональность. Он требует использования специализированного ПО для конфигурирования и обслуживания. Для проектов, где не требуется SIL 3, использование такого модуля может быть избыточным и экономически неоправданным. Системы ICS TRIPLEX менее распространены в некоторых регионах по сравнению с продуктами Siemens или ABB, что может влиять на доступность технической поддержки и сервиса.

Рекомендации по выбору и меры предосторожности

• Проверка соответствия требованиям безопасности (SIL): Убедитесь, что применение модуля [ICS TRIPLEX T8403CX] соответствует требуемому для вашей функции безопасности уровню SIL (SIL 3). Проверьте, что выбранная конфигурация модуля и его настройки обеспечивают выполнение требований по надежности и времени реакции.

• Совместимость с системой: При заказе [ICS TRIPLEX T8403CX] необходимо убедиться в его совместимости с версией вашей системы Trusted (прошивка контроллера, версия шасси, тип используемого процессорного модуля). Информацию о совместимости можно получить из документации ICS TRIPLEX или у официальных дистрибьюторов Rockwell Automation.

• Конфигурация каналов: Правильно сконфигурируйте параметры выходных каналов (тип выходного сигнала, наличие HART-коммуникации, параметры диагностики) с помощью инженерного ПО Trusted (Trusted Toolset). Неправильная настройка может привести к некорректной работе или ложным срабатываниям.

• Монтаж и подключение: Установите модуль [ICS TRIPLEX T8403CX] в соответствующий слот шасси Trusted. Подключение полевых проводов к модулю должно выполняться через специализированные клеммные сборки (например, серии T8400) в соответствии с проектной документацией. Обеспечьте надежное заземление шасси и экранирование кабелей для защиты от помех.

• Терминирование резервированных каналов: При использовании модуля T8403CX в составе TMR-системы, необходимо строго соблюдать требования к терминированию и согласованию линий связи между тремя внутренними каналами и внешними устройствами.

• Условия окружающей среды: Обеспечьте условия эксплуатации модуля в соответствии со спецификациями (температура, влажность, защита от пыли). Модули Trusted предназначены для установки в чистых, кондиционируемых помещениях.

• Стратегия резервирования (Spare Parts): Для систем безопасности наличие на складе запасного модуля [ICS TRIPLEX T8403CX] является обязательным требованием для обеспечения готовности. Выход из строя модуля ввода/вывода безопасности может привести к останову производства или, что еще хуже, к работе без резервирования, что недопустимо. Рекомендуется иметь как минимум один модуль T8403CX в запасе для быстрой замены.
