Коммуникационный модуль ICS TRIPLEX T8403

Коммуникационный модуль ICS TRIPLEX T8403 — это высоконадежный интерфейсный модуль связи (Communications Interface Module), предназначенный для интеграции отказоустойчивых систем безопасности Trusted (TMR) в распределенные системы управления (DCS) и сети верхнего уровня. Данное устройство относится к семейству Trusted от ICS Triplex (ныне часть Rockwell Automation) и обеспечивает надежный обмен данными между критически важными системами безопасности и внешними сетями.

Продукт Описание

ICS TRIPLEX T8403 представляет собой коммуникационный модуль (Communications Module), выполняющий функцию шлюза между высоконадежной внутренней шиной системы Trusted и внешними промышленными сетями. Модуль обеспечивает передачу диагностических данных, технологических параметров и аварийных сообщений в SCADA-системы, диспетчерские пункты и другие контроллеры без снижения уровня безопасности основной системы.

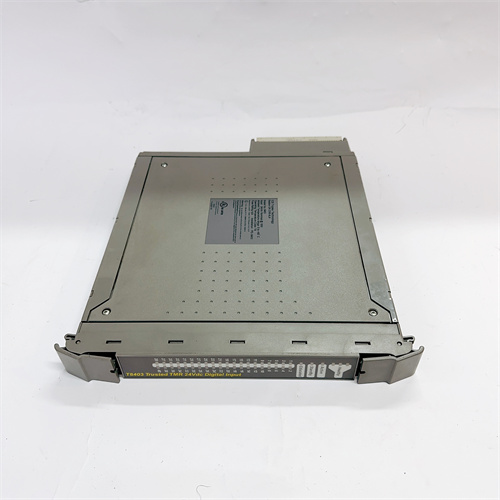

Конструктивно T8403 выполнен в массивном металлическом корпусе, характерном для всех модулей серии Trusted, с эффективным теплоотводом и высокой помехозащищенностью. Модуль предназначен для установки в специализированное шасси системы Trusted и оснащен передней панелью с разъемами для подключения сетевых кабелей и светодиодной индикацией состояния. Высочайшее качество изготовления ICS TRIPLEX T8403 гарантирует его безотказную работу в самых тяжелых условиях — на нефтегазовых платформах, химических заводах и других объектах повышенной опасности.

Продукт Параметры

• Бренд: ICS Triplex (Rockwell Automation)

• Модель: T8403

• Тип: Коммуникационный модуль (Communications Interface Module) для систем Trusted

• Поддерживаемые протоколы: Modbus TCP/IP, Modbus RTU (Master/Slave), OPC (через сервер), возможно другие протоколы в зависимости от версии прошивки

• Интерфейсы: Ethernet (обычно 2 порта 10/100Base-TX), последовательные порты RS-232/RS-485

• Архитектура: Двойное резервирование (возможность установки двух модулей для резервирования связи)

• Уровень безопасности: SIL 2 (информационные данные, не влияющие на функции безопасности)

• Диагностика: Полное онлайн-тестирование, светодиодная индикация состояния

Преимущества и Особенности

Главным преимуществом ICS TRIPLEX T8403 является его способность обеспечивать надежную связь между системой безопасности Trusted и внешними сетями без ущерба для основной функции защиты. Модуль имеет архитектуру, гарантирующую, что любые сбои или атаки из внешней сети не повлияют на выполнение критических алгоритмов безопасности внутри процессорных модулей TMR.

Модуль T8403 поддерживает резервирование — в системе Trusted могут быть установлены два коммуникационных модуля, работающих параллельно. При отказе основного модуля резервный автоматически принимает на себя всю нагрузку по обмену данными, обеспечивая непрерывность мониторинга и управления. Также важной особенностью является поддержка протокола Modbus TCP/IP с возможностью одновременного обслуживания множества клиентских подключений, что позволяет интегрировать данные безопасности в различные системы верхнего уровня.

Области применения и примеры внедрения

• Нефтегазовая отрасль (Шельф): Передача данных с систем противоаварийной защиты (ESD) морских платформ в береговые диспетчерские центры. Модуль ICS TRIPLEX T8403 собирает диагностическую информацию и технологические параметры и передает их по спутниковым каналам связи.

• Нефтепереработка: Интеграция системы безопасности установок каталитического крекинга с общезаводской системой управления (DCS). T8403 предоставляет операторам в диспетчерской всю необходимую информацию о состоянии защит и готовности оборудования.

• Химическая промышленность: Связь систем безопасности реакторов с MES-системами (производственными исполнительными системами) для сбора статистики и анализа эффективности.

• Энергетика: Передача данных с систем защиты турбин в АСУ ТП электростанции для отображения на мнемосхемах и архивирования.

Сравнение с аналогами

Прямыми конкурентами ICS TRIPLEX T8403 являются коммуникационные модули для систем безопасности других производителей: HIMA (HIMax) и Triconex (Schneider Electric).

В отличие от коммуникационных модулей HIMA, которые часто имеют собственные протоколы обмена, T8403 предлагает широкую поддержку открытых стандартов (Modbus TCP/IP, Modbus RTU), что облегчает интеграцию с системами различных производителей. По сравнению с модулями Triconex (например, серии 8110), ICS TRIPLEX T8403 может предлагать более высокую пропускную способность и лучшее резервирование каналов связи.

Однако системы Triconex могут иметь преимущество в интеграции с унаследованными системами SCADA на объектах, где исторически применялось оборудование этого производителя. Модули HIMA славятся своей гибкостью в настройке протоколов. Тем не менее, для систем Trusted, модуль T8403 является оптимальным и наиболее надежным решением для организации связи.

Рекомендации по выбору и меры предосторожности

Выбор ICS TRIPLEX T8403 должен основываться на требуемых протоколах связи и топологии вашей сети. Убедитесь, что версия прошивки модуля поддерживает необходимый протокол (Modbus TCP/IP, Modbus RTU и т.д.) и совместима с версией программного обеспечения Trusted Toolkit.

Также важно правильно спланировать резервирование: если требуется непрерывность связи даже при отказе модуля, необходимо предусмотреть установку двух модулей T8403 в шасси и соответствующую конфигурацию сети.

Меры предосторожности:

• Установка ICS TRIPLEX T8403 в шасси Trusted должна производиться только обученным персоналом с соблюдением всех требований документации. Система поддерживает горячую замену коммуникационных модулей, но процедура замены должна строго соблюдаться.

• Защита от статического электричества! Модуль T8403 содержит чувствительную электронику. Все работы должны проводиться с использованием заземляющего браслета и антистатического коврика.

• Перед подключением сетевых кабелей убедитесь, что сеть правильно спроектирована, а IP-адреса не конфликтуют с другими устройствами.

• При использовании последовательных интерфейсов (RS-232/RS-485) убедитесь в правильности распиновки кабелей и наличии терминальных резисторов, если это требуется для вашей сети.

• Настройку параметров связи T8403 выполняйте через специализированное ПО Trusted Toolkit, строго следуя инструкциям и проектной документации.

• После установки модуля и подачи питания проверьте светодиодную индикацию — индикаторы должны сигнализировать об успешной инициализации и наличии связи по сети.

• Приобретайте коммуникационные модули ICS TRIPLEX T8403 только у официальных дистрибьюторов Rockwell Automation или авторизованных поставщиков с полной гарантией, так как от их надежности зависит безопасность и управляемость вашего объекта.
