ICS TRIPLEX T9310-02 – Описание продукта

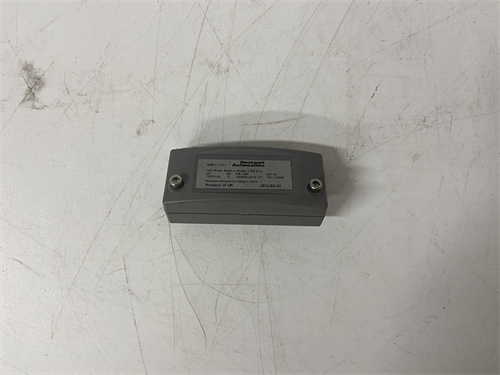

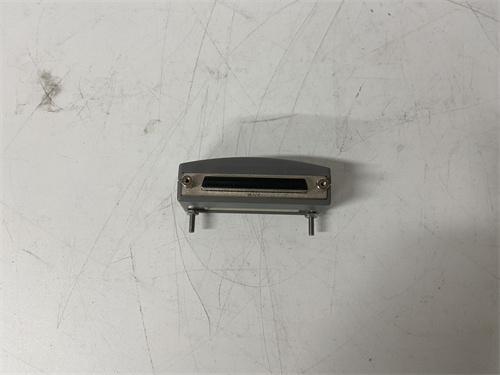

ICS TRIPLEX T9310-02 представляет собой контроллер или коммуникационный модуль для высоконадежной отказоустойчивой системы управления Trusted производства компании ICS Triplex (ныне в составе Rockwell Automation). Этот модуль является ключевым компонентом системы, построенной на архитектуре TMR (Triple Modular Redundancy — тройное модульное резервирование). Конкретная модель T9310-02 указывает на версию или ревизию модуля, выполняющего функции центрального процессора (CPU) или интеллектуального коммуникационного контроллера. Подробнее на ресурсе: ICS TRIPLEX T9310-02.

Технические параметры

• Тип устройства: Модуль контроллера или коммуникационный процессор TMR для системы Trusted.

• Архитектура: Полное тройное модульное резервирование (TMR). Модуль физически или логически состоит из трех идентичных каналов, работающих параллельно и выполняющих голосование "2 из 3" (2oo3) для формирования выходных данных и обнаружения отказов.

• Основные функции (зависит от назначения модуля T9310):

• Если это контроллер (CPU): Выполнение пользовательской прикладной программы (логики безопасности), управление внутренней шиной, синхронизация трех каналов.

• Если это коммуникационный модуль: Организация связи между основной системой TMR и внешним миром (другими системами управления, SCADA, полевыми устройствами) по отказоустойчивым протоколам (например, Modbus TCP, Ethernet Global Data).

• Изоляция и диагностика: Полная изоляция между каналами. Непрерывная самодиагностика и диагностика соседних каналов на аппаратном уровне.

• Коэффициент безопасности (SIL): Компоненты системы Trusted, включая T9310-02, обычно сертифицированы для применения в системах безопасности с уровнем полноты безопасности SIL 3 по стандарту IEC 61508 / IEC 61511.

• Горячая замена: Поддержка замены модуля без остановки технологического процесса.

• Интерфейсы связи: В зависимости от функции, может иметь встроенные порты Ethernet, последовательные порты или интерфейсы для подключения к внутренней TMR-шине системы.

Преимущества и особенности
Ключевым преимуществом модуля ICS TRIPLEX T9310-02 является его способность обеспечивать максимальную доступность и безопасность критических процессов. Архитектура TMR гарантирует продолжение безопасной работы даже при отказе одного из трех идентичных каналов, исключая как ложные срабатывания, так и опасные отказы. Высокий уровень диагностики позволяет выявлять и изолировать неисправные компоненты. Системы на базе таких модулей, как T9310-02, являются отраслевым стандартом для наиболее ответственных применений, где стоимость простоя или аварии чрезвычайно высока. Они обеспечивают детерминированную работу в реальном времени и полную отказоустойчивость.

Примеры применения в различных областях

• Системы аварийной остановки (ESD) на нефтеперерабатывающих заводах, нефтехимии и морских платформах.

• Системы контроля и управления турбинами и компрессорами (Turbomachinery Control).

• Системы противопожарной и газовой защиты (F&G – Fire & Gas).

• Критическое управление процессами на установках крекинга, реакторах высокого давления, линиях трубопроводов.

Сравнение с аналогами конкурентов
Модуль ICS TRIPLEX T9310-02 конкурирует с компонентами других систем безопасности TMR и высоконадежных PLC, таких как Honeywell (Safety Manager), Siemens (S7-400H/FH), Emerson (DeltaV SIS) и Schneider Electric (Tricon CX). Платформа Trusted традиционно славится своей аппаратной избыточностью, простотой концепции TMR и проверенной надежностью в самых суровых условиях.

Рекомендации по выбору и меры предосторожности

1. Проектирование в рамках SIL: Применение модуля T9310-02 должно быть частью проекта системы безопасности, разработанного в соответствии с анализом рисков (HAZOP, LOPA) для достижения целевого уровня SIL.

2. Требуемая квалификация: Работа с системами TMR требует специального обучения и сертификации. Программирование, конфигурация и обслуживание должны выполняться только квалифицированным персоналом.

3. Полное резервирование системы: Резервирование на уровне контроллера (T9310-02) должно быть дополнено резервированием источников питания, датчиков и исполнительных механизмов в соответствии с выбранной архитектурой безопасности (например, 1oo2D, 2oo3).

4. Плановое функциональное тестирование: Для поддержания целевых показателей безопасности необходимо регулярно проводить полное функциональное тестирование петель безопасности в соответствии с расчетным периодом тестирования (Proof Test Interval).

5. Управление изменениями (MOC): Любые изменения в конфигурации аппаратного или программного обеспечения системы с модулем T9310-02 должны строго контролироваться через процедуру управления изменениями.
