ICS TRIPLEX T8314 – Описание продукта

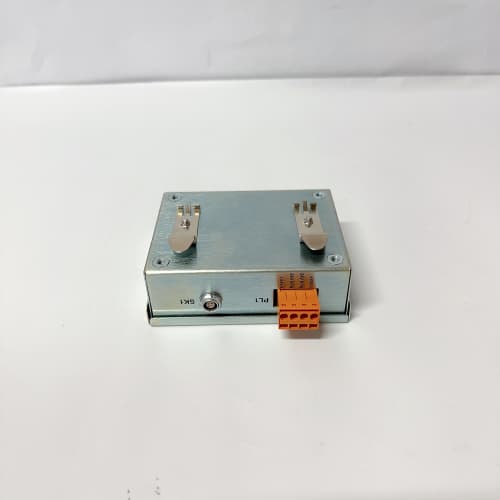

ICS TRIPLEX T8314 представляет собой модуль ввода-вывода для высоконадежной отказоустойчивой системы управления Trusted компании ICS Triplex (ныне в составе Rockwell Automation). Этот модуль является специализированным компонентом системы, построенной на архитектуре TMR (Triple Modular Redundancy — тройное модульное резервирование), и предназначен для интерфейса с полевыми устройствами. T8314 выполняет критически важную функцию приема сигналов от датчиков безопасности или передачи управляющих команд на исполнительные механизмы. Подробности на ресурсе: ICS TRIPLEX T8314.

Технические параметры

• Тип устройства: Специализированный модуль ввода-вывода TMR (TMR I/O Module) для системы Trusted.

• Архитектура: Полное тройное модульное резервирование (TMR) на уровне модуля. Внутри T8314 содержатся три идентичных канала, которые работают параллельно. Окончательный выходной сигнал или результат ввода определяется по принципу мажоритарного голосования "2 из 3" (2oo3).

• Функция: Конкретная функция зависит от типа модуля T8314. Он может быть:

• Модулем дискретного (цифрового) ввода (DI): Для подключения контактов аварийных кнопок, датчиков положения, сигналов "разрешение".

• Модулем дискретного вывода (DO): Для управления соленоидными клапанами, отсечными задвижками, сигнальными лампами.

• Модулем аналогового ввода (AI): Для приема сигналов 4-20 мА от датчиков давления, температуры.

• Изоляция: Полная гальваническая изоляция между полевыми цепями и внутренними TMR-каналами, а также между самими каналами для предотвращения распространения неисправностей.

• Диагностика: Расширенная встроенная диагностика на аппаратном уровне для непрерывного мониторинга целостности каждого из трех каналов и обнаружения отказов (обрыв провода, короткое замыкание, отказ компонента).

• Коэффициент безопасности (SIL): Системы на базе таких модулей, как T8314, сертифицированы для применения в системах безопасности с высоким уровнем полноты безопасности (SIL 3 по IEC 61508/61511).

• Горячая замена: Поддержка замены модуля без остановки технологического процесса (при соблюдении процедур).

Преимущества и особенности
Главным преимуществом модуля ICS TRIPLEX T8314 является его способность обеспечивать высочайший уровень целостности и доступности сигналов в системе безопасности. Архитектура TMR гарантирует, что одиночный отказ в одном канале не приведет к ложному срабатыванию или, что более важно, к опасному отказу системы. Встроенная диагностика позволяет выявлять скрытые неисправности, повышая общую надежность. Модуль спроектирован для работы в жестких промышленных условиях. Использование T8314 в системе Trusted позволяет создавать петли безопасности, отвечающие самым строгим международным стандартам.

Примеры применения в различных областях

• Системы аварийной остановки (ESD) на нефтехимических заводах и НПЗ: Прием сигналов от кнопок аварийного останова и управление отсечными клапанами.

• Системы контроля пламени и газа (F&G): Подключение датчиков газа и пламени, управление системами оповещения и пожаротушения.

• Защита турбин и компрессоров (Turbomachinery Control): Ввод сигналов вибрации, скорости, температуры и вывод команд на отключение.

• Критическое управление процессами: На реакторах, печах высокого давления, где необходим отказоустойчивый ввод/вывод данных.

Сравнение с аналогами конкурентов
Модуль ICS TRIPLEX T8314 конкурирует с модулями ввода-вывода других систем безопасности TMR и высоконадежных PLC, таких как Honeywell (Safety Manager), Siemens (S7-400FH / ET 200M с изолированными модулями), Emerson (DeltaV SIS) и Schneider Electric (Tricon CX). Платформа Trusted, включая T8314, исторически фокусируется на аппаратной избыточности (TMR) на уровне каждого модуля, что обеспечивает простоту понимания и проверенную надежность.

Рекомендации по выбору и меры предосторожности

1. Соответствие проекту SIL: Выбор и применение модуля T8314 должны строго соответствовать проектным требованиям, определенным в ходе анализа опасностей и рисков (HAZOP, LOPA) для достижения целевого уровня SIL.

2. Проверка спецификации: Необходимо точно знать тип модуля T8314 (DI, DO, AI) и его электрические характеристики (напряжение, ток) для корректного подключения полевых устройств.

3. Проектирование резервированных петель: Для достижения высокого SIL часто требуется резервирование на уровне датчиков и исполнительных механизмов. Модуль T8314 обеспечивает резервирование на стороне системы управления, что необходимо комбинировать с полевым резервированием.

4. Грамотный монтаж и заземление: Для обеспечения целостности сигналов и изоляции критически важно правильно выполнить монтаж, экранирование и заземление полевой проводки, подключаемой к модулю.

5. Регулярное функциональное тестирование: Для обнаружения скрытых отказов необходимо проводить плановое тестирование всей петли безопасности, включая модуль T8314, датчики и исполнительные механизмы, в соответствии с регламентом.

6. Квалифицированное обслуживание: Все работы по установке, конфигурации и замене модуля T8314 должны выполняться персоналом, прошедшим специальное обучение по системам Trusted и технике безопасности. Замена модуля должна проводиться по утвержденной процедуре "горячей" замены.
