Введение и Обзор Продукта

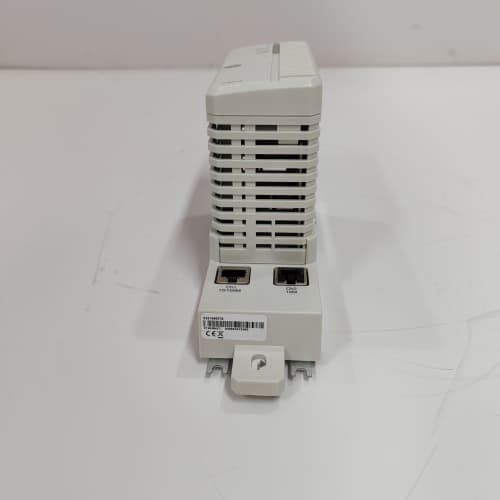

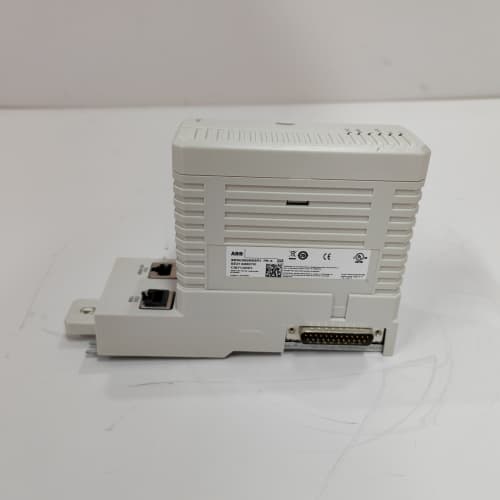

Интерфейсный модуль ABB CI871AK01 (арт. 3BSE092693R1) является ключевым звеном для интеграции систем управления ABB в сетевую инфраструктуру предприятия. Данное устройство выполняет функцию шлюза (гейта), обеспечивая двунаправленный обмен данными между шиной управления AC 800M (через шину ModuleBus) и промышленной сетью стандарта PROFIBUS DP (Decentralized Periphery). Модуль CI871AK01 позволяет подключать удаленные станции ввода-вывода, датчики и приводы сторонних производителей, поддерживающие протокол PROFIBUS, к контроллерам семейства AC 800M, создавая унифицированную и гибкую систему автоматизации.

Технические Параметры и Характеристики

Модуль ABB CI871AK01 обладает следующими ключевыми техническими характеристиками:

• Назначение: PROFIBUS DP Slave (DP-V1) интерфейсный модуль.

• Подключение к контроллеру: Через внутреннюю шину ModuleBus на базовой плате (например, S800 I/O).

• Скорость обмена по PROFIBUS DP: Автоопределение в диапазоне от 9.6 кбит/с до 12 Мбит/с.

• Потребляемая мощность: Типично 1.5 Вт с шины ModuleBus.

• Диапазон рабочих температур: От 0°C до +60°C.

• Индикация состояния: Светодиоды для отображения состояния питания, активности ModuleBus, диагностики и активности PROFIBUS.

• Артикул производителя: 3BSE092693R1.

Ключевые Преимущества и Особенности

Основные сильные стороны интерфейсного модуля CI871AK01 заключаются в следующем:

1. Высокая степень интеграции: Модуль является нативным решением от ABB для систем AC 800M, что гарантирует полную совместимость и простоту конфигурации в инженерной среде Control Builder.

2. Расширение экосистемы: Позволяет использовать огромный парк существующих устройств с интерфейсом PROFIBUS DP, защищая предыдущие инвестиции.

3. Надежность и диагностика: Встроенные средства диагностики как на уровне ModuleBus, так и на уровне сети PROFIBUS упрощают поиск и устранение неисправностей.

4. Компактность: Установка в слот для ввода-вывода S800 делает решение компактным и не требует дополнительного монтажного пространства.

Применение в Отраслях и Примеры Использования

Модуль ABB CI871AK01 3BSE092693R1 находит широкое применение в проектах, где необходимо объединить оборудование разных производителей в единую систему управления ABB:

• Энергетика: Интеграция турбинных защит, систем возбуждения или анализаторов газа сторонних производителей в АСУ ТП на базе AC 800M.

• Нефтегазовая промышленность: Подключение распределенных датчиков давления и температуры, позиционеров клапанов с интерфейсом PROFIBUS к центральному контроллеру.

• Водоподготовка и водоочистка: Организация связи с удаленными шкафами управления насосными станциями или дозирующими установками.

• Производственные линии: Интеграция специализированного измерительного оборудования или промышленных роботов, использующих PROFIBUS, в общую линию управления.

Сравнение с Аналогами (ABB CI871AK01 vs. Конкуренты)

В сравнении с универсальными сторонними PROFIBUS-шлюзами, модуль CI871AK01 обладает неоспоримым преимуществом при работе в экосистеме ABB. Он не требует сложного программирования OPC-серверов или написания драйверов. Конфигурация происходит прозрачно внутри проекта Control Builder. По сравнению с другими сетевыми модулями ABB (например, для Ethernet), выбор CI871 продиктован конкретной задачей интеграции унаследованного или специализированного оборудования, работающего именно по протоколу PROFIBUS.

Рекомендации по Выбору и Важные Замечания

При выборе и использовании модуля ABB CI871AK01 необходимо учитывать:

1. Поддержка протокола: Убедитесь, что подключаемое устройство поддерживает профиль PROFIBUS DP (а не PA, который требует дополнительного преобразователя).

2. Конфигурация: Для настройки модуля требуется инженерная среда ABB Control Builder Professional и корректный GSD-файл (Device Description File) для каждого подключаемого slave-устройства.

3. Топология сети: Соблюдайте ограничения на длину сегмента PROFIBUS в зависимости от выбранной скорости обмена. Для больших расстояний могут потребоваться повторители.

4. Адресация: Каждому slave-устройству, включая сам CI871AK01 на шине ModuleBus, должен быть назначен уникальный адрес в сети PROFIBUS.
